Ysm20r Yamaha Smt 후비는 물건과 장소 기계 Pcb 0.45MPa 400v 3 단계

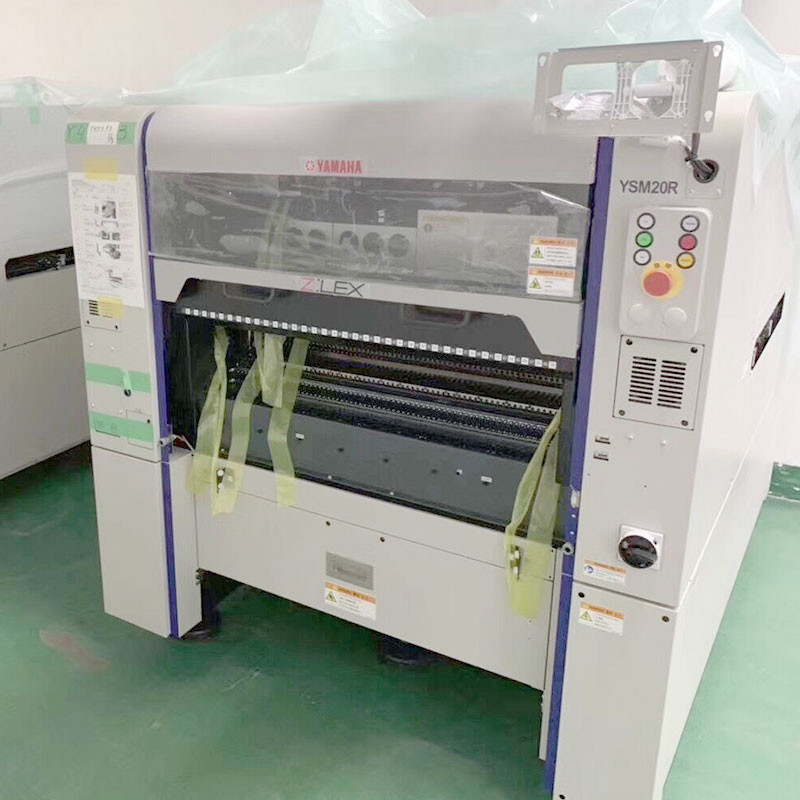

YAMAHA YSM20R 픽 앤 플레이스 머신-CNSMT
CNSMT는 중국 심천에서 신뢰할 수 있고 신뢰할 수 있으며 가장 신뢰할 수 있는 SMT 공급업체입니다.우리는 해당 업계에서 10년 간의 강력한 경험을 가지고 있어 주변의 다른 SMT 공급업체보다 우위를 점할 수 있습니다.
우리 회사는 SMT 기계를 안팎으로 이해하는 고도로 숙련 된 전문가에 의해 뒷받침됩니다.우리는 또한 최고 품질과 빠른 배송을 항상 보장하기 위해 모든 고객 주문을 처리하는 전문 팀이 있습니다.
CNSMT는 우수한 고객 서비스와 빠른 주문 배송으로 높은 평판을 얻고 있습니다.우리는 왜 그것을 달성할 수 있습니까?다음으로 인해:
야마하 YSM20R 사양:
| 모델 |
| YSM20R TypePV |
| YSM20R TypeSV |
| 대상 보드 크기 |
| 모노레일 모델: L810 × W490 ~ L50 × W50 |
| 더블 컨베이어 모델: ※**X축은 더블빔 사양 모델입니다. |
| 1판 발송시: L810 × W490 ~ L50 × W50 |
| 2판 발송시 : L380 × W490 ~ L50 × W50 |
| 배치 헤드/장착 가능한 구성 요소 |
| 고속 유니버셜(HM) 배치 헤드※: |
| 0201 ~ W55 × L100mm, 높이 15mm 미만 |
| ※0201 부품의 배치는 별도 문의 바랍니다. |
| 특수 모양(FM) 배치 헤드: |
| 03015~W55 × L100mm, 높이 28mm 미만 |
| 고속 범용(HM) 배치 헤드: |
| 03015 ~ W55 × L100mm, 높이 15mm 미만 |
| 특수 모양(FM) 배치 헤드: |
| 03015 ~ W55 × L100mm, 높이 28mm 이하 |
| 장착 능력 |
| (회사의 더 나은 조건) |
| X축 이중 빔: 고속 범용(HM) 배치 헤드 × 2 |
| 95,000CPH |
| X축 이중 빔: 고속 범용(HM) 배치 헤드 × 2 |
| 90,000CPH |
| 배치 정확도 |
| ±0.035mm(±0.025mm) Cpk≧1.0(3σ) 당사 최상의 조건일 때(표준 부품을 사용하여 평가) |
| 설치 가능한 피더 수 |
| 고정 피더 랙: 140개 추가(8mm 테이프로 변환) |
| 1회용 급유 카트: 128대 추가(8mm 테이프로 환산) |
| 자동 트레이 피더: 30단(고정형: sATS30 장착 시 이상), 10단(캐리지형: cATS10 장착 시 이상) |
| 전원 사양 |
| 삼상 AC 200/208/220/240/380/400/416V ±10% 50/60Hz |
| 공급 공기 소스 |
| 0.45MPa 이상, 깨끗하고 건조 |
| 치수(돌출부 제외) |
| L 1,374 × W 1,857 × H 1,445mm (** 본체) |
| 체중 |
| 약 2,050kg(**본체) |
| YSM20R-1 및 YSM20R(SV)-1은 장치에 배치 암 세트가 1개 있음을 나타냅니다.YSM20R-2 및 YSM20R(SV)-2는 장치에 2세트의 배치 암이 있음을 나타냅니다. |
| 모델 | 야마하 YSM20R |
|
적용 가능한 PCB(Single Lane) PCB(듀얼 레인) |
810 x 490 ~ 50 x 50(LW) 2광축 X축 전용 1 PCB: 810 x 490 ~ 50 x 50(LW) 2 PCB: 380 x 490 ~ 50 x 50(LW)
|
| 적용 가능한 구성 요소가 있는 헤드 |
고속 헤드: 0201mm ~ 55 x 100mm |높이 15mm 최대
유연한 머리: 03015mm ~ 55 x 100mm |높이 28mm 최대
|
| YAMAHA 모터에 따라 최적의 조건에서 장착 | X축 2빔: 고속 다목적 고속 헤드 x 2 = 95,000 CPH |
| 마운트 정확도 |
±0.035mm(±0.025mm) Cpk≧1.0(3σ) 참고: Yamaha Motor에서 정의한 최적의 조건에서 |
| 구성 요소 유형 수 |
고정판: 최대 140종(8mm 테이프 피더용 변환) 피더 캐리지 교환: 최대 128종(8mm 테이프 피더용 변환) 30종(고정형: sATS30의 경우 최대) 및 10종(캐리지 유형: cATS10의 경우 최대)용 트레이 |
| 전원 공급 장치 | 3상 AC 200/208/220/240/380/400/416V +/-10% 50/60Hz |
| 급기 | 0.45MPa 이상, 깨끗하고 건조한 상태 |
| 치수 | 1,374 x 1,857 x 1,445mm(LWH) |
| 무게 | 동부 표준시.2,050kg |
깃털:
원헤드 솔루션 – YAMAHA YSM20R의 원 헤드 솔루션을 사용하면 초소형 칩(0201mm)에서 더 큰 칩(55 x 100mm)에 이르기까지 광범위한 칩에서 작업할 수 있습니다.또한 유연한 헤드가 함께 제공되기 때문에 YAMAHA YSM20R은 이상한 모양의 구성 요소와 함께 작동할 수 있습니다.
빠른 장착 작업 – 이 마운팅 머신은 초당 95,000칩의 속도로 매우 빠릅니다.이 속도는 같은 수준의 다른 모델에 비해 5% 더 빠릅니다.
와이드 스캔 카메라 – 개선된 와이드 스캔 카메라는 더 빠른 감지 능력으로 인해 더 빠른 장착을 촉진합니다.생산성을 높이기 위해 측면 조명도 설치되어 있습니다.
빔 변형 – 생산 및 장착 능력을 향상시키기 위해 선택할 수 있는 X축에 사용할 수 있는 2가지 유형의 빔이 있습니다.
컨베이어 – 이중 또는 다중 컨베이어를 지원할 수 있습니다.
Yamaha Mounter YSM10은 소형 부품 03015mm 부품 W55*L100mm를 장착할 수 있는 다기능 범용 기계이며 시간당 장착할 수 있는 부품 수는 46000개입니다.
실장 가능한 PCB 사이즈는 510*460mm 입니다.10개의 노즐 헤드를 설치할 수 있습니다.노즐 10개.
Yamaha 실장기 YSM20R은 소형 부품 03015mm W55*L100mm를 실장할 수 있는 고속 실장기이며, 시간당 실장할 수 있는 부품 수는 90000개입니다.
실장 가능한 PCB 사이즈는 810*490mm 입니다.20개의 노즐 헤드가 있으며 20개의 노즐, SS8mm 피더 140개를 수용할 수 있습니다.
이것이 CNSMT가 모든 SMT 기계 및 장비를 공급할 때 높은 만족도와 우수한 평판을 유지해 온 이유 중 일부일 뿐입니다.
YAMAHA YSM20R은 어떤 제품을 만들 수 있습니까?
Yamaha YSM20 일반 마운트 제품
1. LED 조명: LED 전구 조명, LED 스포트라이트, LED 자동차 조명, LED 천장 조명 등
2. 조명 카테고리: LED 벽 와셔 라이트 바, 디지털 튜브, 배리어 튜브, LED 레인보우 라이트 등
3. 스크린: LED 표면 실장 디스플레이, LED 모듈 등
4. 고출력 LED 조명: LED 터널, 가로등, 스포트라이트, 자동차 조명, LED 책상 램프, 1W~3W 평면, 구면, 바이모달 LED 등
5. 전자 제품: 컴퓨터 마더보드, MP3 마더보드, 전원 공급 장치 마더보드, LED 조명 전원 공급 장치 보드, LED 전원 공급 장치, LED 드라이버, LED 모듈, LED 디스플레이 등
6. 810X490MM 크기의 LED 제품, 드론 및 기타 고급 기술 제품에 적합
7, 휴대 전화, 렌즈, 카메라, 태양 에너지, 항공 우주,
YAMAHA 에너지 소비 특성
YSM 시리즈 배치 기계는 최신 기술을 사용하며 전체 기계의 전원 공급 장치는 1.1 킬로와트입니다.
예를 들어 공업용 전력소비량은 1위안/kWh이고 하루 24시간 일해서 계산하고 5년을 계산단위로 한다.
배치 기계의 전원 공급 장치는 1.1킬로와트입니다. 1.1×24×365×5년×1=48180 위안/RMB
우리는 무엇을 제공합니까?
YAMAHA YSM20R과 같이 즉시 선적할 수 있는 기계 목록이 있습니다.저희 매장에는 중고 YAMAHA YSM20R이 있으며 이 장착 기계에 대해 추가 지원이 필요하면 저희에게 알려주십시오.

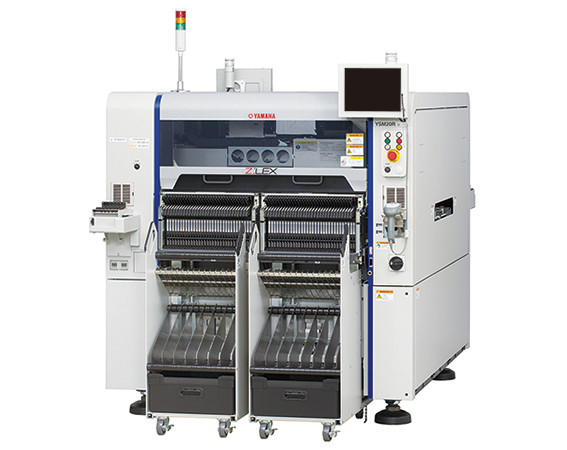

야마하 YSM20R
YAMAHA YSM20R은 동급 제품 중 세계에서 가장 빠른 장착 기계이며 완전히 새로운 차원의 원 헤드 솔루션을 만듭니다.확실히 YSM20보다 빠르며(5% 이상) 기계를 멈출 필요 없이 계속해서 작동할 수 있다.전 세계의 많은 SMT 공장에서 선호하는 모듈식 고속 마운팅 머신입니다.
YAMAHA YSM20R을 구입해야 하는 다른 이유
자주 묻는 질문
의문: YSM20R은 어떻게 주문합니까?
대답: Yamaha YSM20R을 주문할 준비가 되었다면 다음과 같이 알아야 할 기타 세부 정보와 함께 주문 확인을 보낼 수 있도록 이메일을 보내주십시오.
귀하의 회신 및 지불을 받으면 기계의 최종 검사를 수행하고 귀하에게 배송할 것입니다.
의문: 기계가 나에게 도착한 후 제대로 작동하지 않으면 어떻게 합니까?당신은 무엇을 할 것인가?
대답: 우리는 기계가 당신에게 도달하면 작동할 것이라고 확신합니다.이와 같은 우려 사항이 있는 경우 화상 통화를 통해 귀하와 협력하거나, 필요한 경우 교체 부품을 보내거나, 검사를 위해 귀하의 위치로 이동하여 기꺼이 도와드리겠습니다.
의문: 사용하기 쉽나요?
대답: 예, 사용하기가 매우 쉽습니다.이에 대한 영어 매뉴얼과 비디오 튜토리얼을 함께 제공할 것입니다.추가 지원이 필요한 경우 온라인으로 도움을 드릴 수 있도록 당사에 연락할 수 있습니다.
질문: YAMAHA YSM20R은 어떤 제품에 사용할 수 있습니까?
답변:YAMAHA YSM20R은 모든 SMT 제품에 사용할 수 있습니다. 이것은 다기능 픽 앤 플레이스 기계이기 때문에 01005에서 100mm 구성 요소까지 장착할 수 있으므로 LED를 장착하든 고정밀 제품을 장착하든 YAMAHA YSM20R이 최선의 선택이 될 것입니다. .
