FUJI CP6 CP7 피더 교정 지그, SMT FEEDER 교정 기기

제품 설명

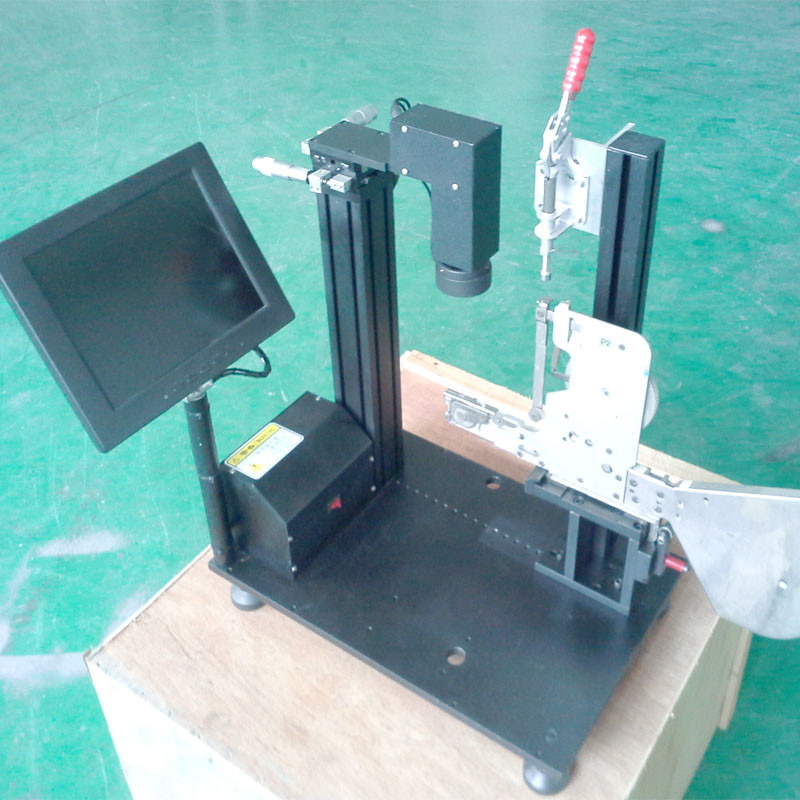

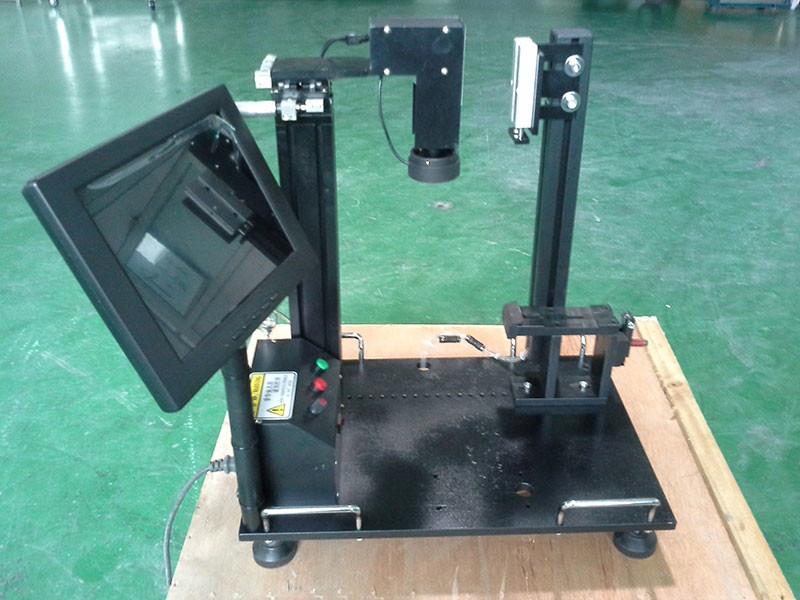

FUJI CP6 피더 캘리브레이터
1. 전체 기계의 구조가 단순화되고 작동이 간단하며 기능이 최적화됩니다.그리고 고정밀 기어를 사용하여 위치 안정성을 보장하고 작업 효율성을 크게 향상시킵니다.

2. 정확도 테스트.회수 위치, 높이 및 압력 막대 높이를 모두 정확하게 측정할 수 있습니다.품질 상태를 더 잘 파악할 수 있습니다.

3. 컬러 LED 디스플레이, LED 조명, 50배 확대 CCD 카메라를 사용하여 구조를 보다 작고 아름답게 만듭니다.눈의 피로를 효과적으로 줄이고 작업의 질을 향상시킵니다.

4. 작동하기 쉽고 배치 기계를 시뮬레이션 할 수 있으며 피킹 위치를 자동으로 지속적으로 관찰하고 피더의 연속 실행 품질을보다 명확하게 파악하여 던지기 속도를보다 효과적으로 제어 할 수 있습니다.

기능 및 특징:
1. XYZ 축 조정;
2. 직접 조정할 수 있는 축 카메라;
3. 내장 220V DC 전원 공급 장치;
4. 눈금이 있는 십자 커서;
5. 자동 및 단계 기능;
6. LED 디스플레이;
7. 피더 제어 고정구;
8. 8*2mm/12*4mm/16*8mm 및 24*8mm 피더 제어 벨트.

목적: FEEDER 교정 기기는 FEEDER 모델을 교정하는 데 사용됩니다.

2. 제품 사양

2-1.장비 주요 매개변수:

2-1-1.입력 전원: AC220V(50HZ),

2-1-2.정격 전력: 45W

2-1-3.공급 장비 공기압: 0.5MPa(=5bar)

2-1-4.전체 치수(본체 크기): 길이×폭×높이=450mm×300mm×540mm

2-1-5.장비 중량(모니터 제외): 28Kg

2-1-6.변속기 부분의 조정 가능한 스트로크:
X 방향: 37±0.5mm
Y 방향: 37±0.5mm

2-2.구성 요소 매개변수:
2-2-1.CCD 카메라:

매개변수 색인 데이터
색상
CCD 크기 1/4인치
해상도 400TVL
신호 시스템 PAL
최소 조도(F1.2) ≤1.5Lux
렌즈 인터페이스 C/CS
작동 전압 DC 12V
작동 온도 -10℃~+50℃
작업 환경 습도: 40%~95%, 대기압: 86Kpa~106 Kpa

2-2-2.돋보기:

Telecentric 렌즈, 조정 가능한 거리 10MM --- 800MM

2-2-3.컬러 액정 디스플레이:
전원: AC: 180~250V 50Hz
소비 전력: 15W
비디오 입력: 0.7~1.4Vpp, 75Ω
케이스 구조: 플라스틱 케이스, LCD 패널
색상: 블랙
수평 중심 정의: ≥800TVL
치수: 300(W) × 300(H) × 100(D)
무게: 38Kg

2-2-4.작업등:
작동 전압: DC 12V
정격 소비 전력: 10W
2-3.작업 환경 조건:
온도: ＋10℃～＋35℃
습도 : 50% 이하(35℃) 90% 이하(20℃)
주위환경 : 부식성 가스가 없을 것.

3. 제품 사용 방법
3-1.검사 전 준비사항
* 모니터를 설치하고 220v 전원에 연결하세요.비디오 신호 케이블을 사용하여 CCD 출력 단자를 모니터의 비디오 신호 입력 인터페이스에 연결하십시오.
* DC 플러그 케이블을 CCD 카메라의 전원 입력 잭에 연결합니다.
* 전기 컨트롤 박스의 전원을 220v 전원에 연결하십시오.
* 먼저 전기 컨트롤 박스 뒷면의 스위치와 디스플레이의 전원 스위치를 켭니다.이때 디스플레이에 십자 눈금 커서가 표시됩니다.표시되지 않으면 전원 공급 장치 및 신호 배선이 올바른지 확인하십시오.디스플레이가 깨끗해질 때까지 디스플레이의 밝기와 대비를 조정합니다.
* 생산현장에서 실장율이 가장 좋은 FEEDER에 Calibration Ruler를 설치하고, FEEDER를 실장대에 설치하여 고정한다.
* Cycle/Stop 버튼: Cycle/Stop 버튼을 한 번 누르면 모터가 피더를 한 단계 앞으로 이동시킵니다.Cycle/Stop 버튼을 계속 누르고 있으면 버튼을 놓을 때까지 기계가 자동으로 모터를 구동하여 피더를 앞으로 구동합니다.
* 자동/수동 키: 자동/수동 키를 한 번 누르면 표시등이 켜지고 사이클/정지 키를 한 번 눌러 모터를 구동하여 피더를 계속 앞으로 구동합니다.Cycle/Stop 키를 다시 누르면 구동 모터가 일시 중지됩니다.
* 속도 조절 키: 속도 조절 스위치를 조절하면 모터 구동 속도가 그에 따라 변경됩니다.
3-2.측정 방법
조정 노브를 X, Y, Z 방향으로 돌려 디스플레이의 십자형 커서를 표준 피더의 흡입 위치 중심으로 이동하고 십자형 커서의 중심과 일치하도록 합니다.십자 눈금 커서를 참조로 사용하여 보정할 피더 공급 간격 위치를 결정합니다.
3-3.피더 조정
필요한 경우 다음 조정을 수행합니다.
(1) X 방향의 간격 위치 조정

(2) 확인

① 인터벌 위치 확인

② 셔터 위치 확인

3-3-1.X 방향의 간격 위치 조정

(1) 먼저 표준 피더를 사용하여 올바른 급지 간격 위치를 결정하고,
(2) 조정할 피더에 교정자를 설치합니다.
참고: 교정자는 전면 구멍에서 약 30mm 떨어진 위치에서 측정해야 합니다.
(3) 조정이 필요한 피더의 끝단 커버(그림 1 참조)를 제거한 후 피더 바닥에 설치합니다.
(4) 웜기어의 고정나사를 살짝 풀어줍니다.
(5) 모터 샤프트를 회전시키고 샤프트의 회전 방지 장치를 바디 카드 위치에 고정하고 손가락으로 누릅니다.이때 모터축은 움직이지 않습니다.
웜 기어 막대를 회전하고 조정하면 웜 기어가 큰 기어를 구동하여 공급 위치를 올바른 위치로 조정하여 수정 눈금자의 간격 위치가 조정됩니다.
구멍을 디스플레이의 십자 커서 중심에 맞춘 다음 웜기어 고정 나사를 조입니다.
(6) 피더를 두 번 로드 및 언로드하고 간격 위치가 변경되지 않았는지 확인하고,
(7) 피더의 앞으로 버튼을 여러 번 눌러 피딩 위치가 올바른지 확인합니다.

3-3-2.확인하다
(1) 간격 위치 확인
조정 후 Fixture 본체의 Interval 위치를 확인하고 위치가 비스듬한 경우 다시 조정하십시오.
참고: 간격 위치를 확인할 때 확인할 위치를 선택하면서 "인칭" 키를 누르십시오.또한 테이프 피더를 3번 싣고 내리고,
위치를 반복해서 확인하십시오.
(2) 셔터 위치 확인
피더 베이스에서 X 방향의 셔터 중심을 확인합니다.
심장이 현미경의 십자형 커서 중앙에 있는지 여부.
위치가 너무 비뚤어지면 상부 가드를 교체하십시오.

4. 유지보수
4-1.일일 점검

(1) 피더와 피더 베이스의 접촉면에 충돌로 인한 요철 및 이물질(먼지 등)이 없는지 확인하십시오.

(2) 교정자가 휘어졌는지 눈으로 확인하고, 스프로킷 바이트 홀 마모 여부를 확인한다.

(3) 피더 교정 기기는 청결하게 유지해야 합니다.디버깅하는 동안 피더를 기계 본체에 부딪치지 마십시오.사용 후에는 표면을 닦아야 합니다.피더 베이스에는 적절한 양의 윤활유를 추가해야 합니다.교정 자를 사용한 후에는 변형을 방지하고 정확도에 영향을 미치기 위해 무결성을 확인해야 합니다.

(4) 캘리브레이터 사용 후 장기간 사용하지 않을 경우에는 렌즈가 더러워지거나 손상되지 않도록 돋보기 커버를 덮어 주십시오.
