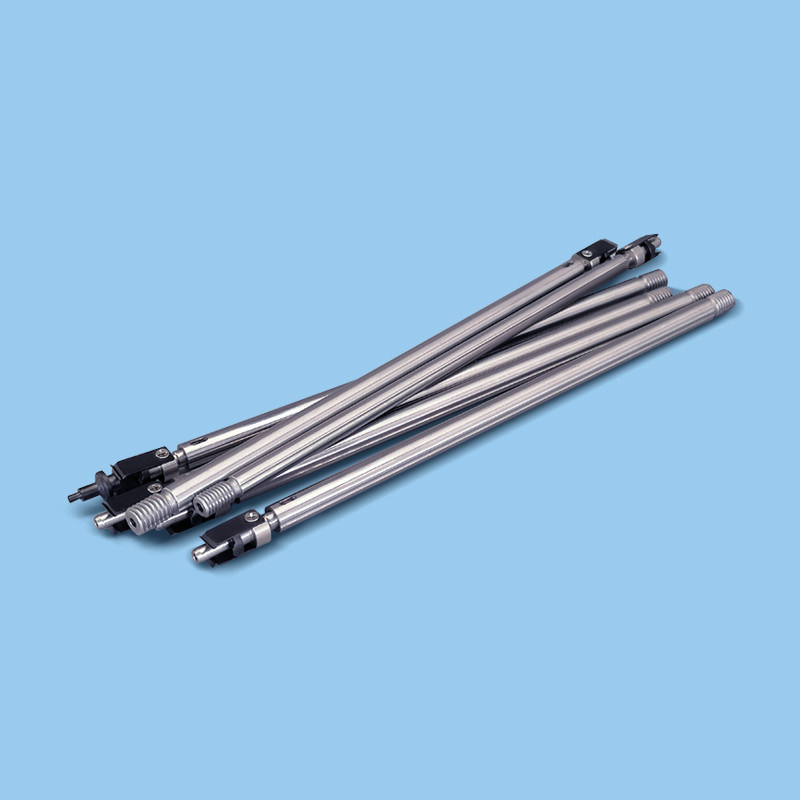

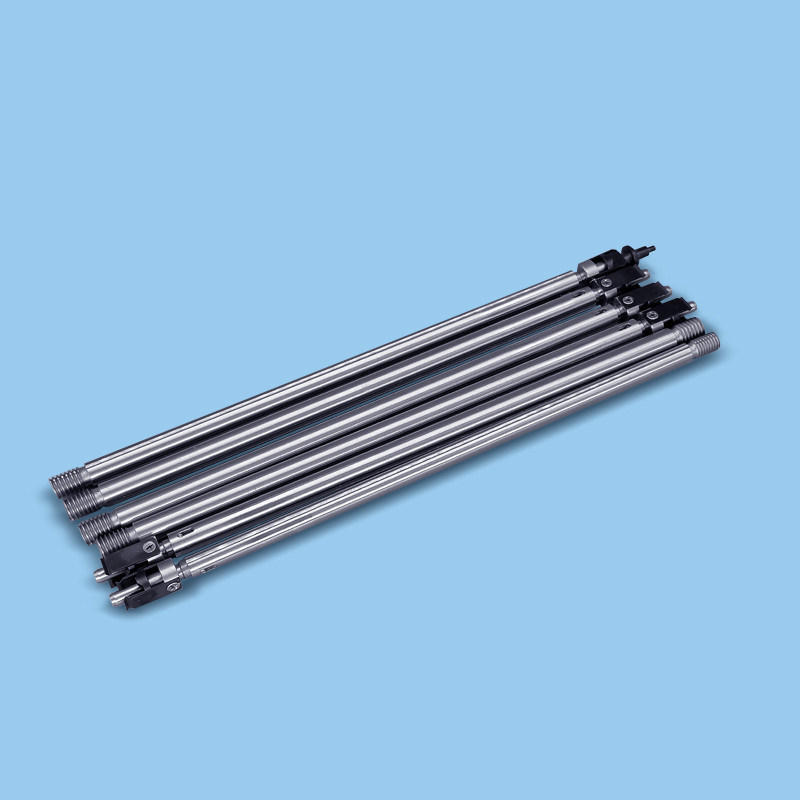

Yamaha Yv100 노즐 샤프트 XJS 6 스플라인 샤프트 6mm DIC 코팅

Yamaha Yv100 노즐 샤프트 XJS 6 스플라인 샤프트 6mm DIC 코팅

Yamaha 노즐 샤프트 XJS 6 헤드 기계 스플라인 샤프트 정확도 보증 소스 제조

CNSMT는 중국에서 가장 큰 smt yamaha 노즐 및 노즐 샤프트 제조 중 하나이며 yamaha yv100 노즐, yamaha yg200 노즐, yamaha yg12 ys12 ys24 ysm10 ysm40 노즐을 포함하여 smt 픽 앤 플레이스 머신 노즐 및 샤프트의 모든 모델을 생산합니다. 샤프트, 삼성 노즐, 파나소닉 노즐, 후지 노즐, 살살 노즐,,,

배경 기술:

생산 라인에서 "마운터" 또는 "표면 실장 시스템"이라고도 하는 마운터는 디스펜서 또는 스크린 프린터 후에 구성되며 표면 실장 부품은 PCB 패드의 배치 헤드 A 장치를 움직여서 정확하게 배치됩니다.

기존 실장기를 사용할 때 원료 찌꺼기, 먼지 등의 쓸모없는 불순물은 칩 회로 기판 실장에 큰 간섭을 일으키고 제품 수율에 심각한 영향을 미칩니다.

기술적 실현 요소:

본 발명은 상술한 선행기술의 단점을 감안하여 기존 실장시 원료잔여물, 먼지 등의 불필요한 불순물을 해결하기 위한 실장기의 노즐로드 구조를 제공하는 것을 목적으로 한다. 선행 기술의 기계가 사용 중입니다.

그것은 패치 회로 기판의 패치 작업에 많은 간섭을 일으키고 제품의 수율에 심각한 영향을 미칩니다.

상기 및 기타 관련된 목적을 달성하기 위하여, 본 발명은 노즐 로드, 노즐 로드 시트 및 먼지 제거 기구를 포함하고, 노즐 로드가 노즐 로드 시트에 고정되는 칩 마운터의 노즐 로드 구조를 제공한다. , 먼지 제거 기구는 흡입 노즐 로드 시트 측면에 배치됩니다.

먼지 제거 메커니즘에는 슬라이딩 시트가 포함됩니다.슬라이딩 시트는 흡입 노즐 로드 시트의 측면에 배치되어 자유롭게 위아래로 미끄러질 수 있습니다.슬라이딩 시트의 내부에는 송풍 튜브가 제공되고 슬라이딩 시트의 상단면에는 솔레노이드 밸브가 제공되며 솔레노이드 밸브의 바닥은 송풍 파이프에 연결되고 슬라이딩 시트의 상단면은 좌석에는 가스 저장 장치가 장착되어 있습니다.가스 저장 장치는 엘보우를 통해 솔레노이드 밸브와 연결됩니다.

노즐 로드 하단의 흡입 노즐 위치는 흡입 노즐 위치에 해당합니다.송풍 헤드의 한쪽은 가동 막대에 연결되고 슬라이딩 시트의 바닥에는 고정 막대가 제공됩니다.고정 로드와 가동 로드는 힌지 메커니즘으로 연결되며 슬라이딩 시트는 노즐 로드 시트의 측면에서 떨어져 있습니다.아래에 에어 실린더가 배치되고 에어 실린더의 텔레스코픽 로드는 커넥팅 로드를 통해 가동 로드와 연결됩니다.

이 기술 솔루션을 채택함으로써: 흡입 노즐 로드가 전자 부품을 흡수할 때 슬라이딩 시트가 아래로 미끄러져 송풍 헤드와 흡입 노즐 로드 아래의 흡입 노즐이 같은 높이에 있게 된 다음 실린더가 확장되고, 실린더 텔레스코픽 로드는 커넥팅 로드에 의해 구동됩니다. 가동 로드는 고정 로드와 연결된 힌지 메커니즘을 중심으로 회전합니다.

움직일 수있는 막대는 블로잉 헤드를 움직여 움직입니다.호스의 작용으로 블로잉 헤드가 각도를 변경합니다.블로잉 헤드의 블로잉 홀은 노즐 로드에 의해 흡수되는 전자 부품에 해당합니다.솔레노이드 밸브가 열리고 가스가 송풍 파이프를 통해 가스 저장 장치에서 송풍 헤드로 들어갑니다.

블로잉 헤드가 전자 부품 표면에 불어 전자 부품 표면의 먼지와 불순물을 제거합니다.그런 다음 실린더와 슬라이딩 시트가 재설정됩니다.흡입 노즐 로드가 전자 부품을 움직일 때 컨베이어 벨트가 전자 기판 위에 있을 때 흡입 노즐 로드 시트가 움직이지 않고 슬라이딩 시트가 아래로 미끄러집니다.

송풍 헤드는 에어 실린더, 커넥팅 로드 및 가동 로드의 작용을 통해 전자 기판이 장착될 위치를 직접 향하고 솔레노이드 밸브가 열립니다.가스는 송풍 파이프를 통해 가스 저장 장치에서 송풍 헤드로 들어갑니다.블로잉 헤드가 전자 기판 표면에 불어 전자 기판 표면의 먼지와 불순물을 제거합니다.

그런 다음 실린더와 슬라이딩 시트가 재설정되고 노즐 로드가 전자 부품을 전자 기판에 부착합니다.우수한.

본 발명의 일 실시예에서, 상기 슬라이딩 시트와 연결된 흡입 노즐 로드 시트의 측면에는 슬라이딩 홈이 마련되고, 상기 슬라이딩 시트와 상기 흡입 노즐 로드 시트를 연결하는 측면에는 슬라이딩 레일이 구비된다.슈트가 일치합니다.

이 기술 솔루션을 채택함으로써: 슬라이딩 시트와 노즐 로드 시트는 슬라이딩 레일과 슬라이딩 홈을 통해 연결되어 슬라이딩 시트와 노즐 로드 시트 사이의 연결 안정성을 향상시키고 표면의 슬라이딩 시트를 용이하게 합니다. 노즐 로드 시트의 위아래로 밉니다.

본 발명의 일 실시예에서, 흡입 노즐 로드 시트와 슬라이딩 시트의 양측은 유압식 텔레스코픽 실린더에 의해 연결된다.

이 기술 솔루션을 채택함으로써: 슬라이딩 시트는 유압 텔레스코픽 실린더의 확장 및 수축을 통해 노즐 로드 시트 표면에서 미끄러지도록 제어되어 슬라이드 시트의 움직임의 정확도를 향상시키고 제어를 용이하게 합니다.

본 발명의 일 실시예에 있어서, 상기 공기저장장치의 상단면 중앙에는 공기유입구가 구비되고, 상기 공기저장장치는 상기 공기유입구를 통해 상기 고압가스탱크와 연결된다.

이 기술 계획을 채택하여 고압 가스는 먼저 공기 입구를 통해 가스 저장 장치에 들어간 다음 가스 저장 장치를 통해 송풍 파이프에 들어가 각 송풍 파이프의 공기 압력이 일정하고 먼지를 개선합니다. 먼지 제거 메커니즘의 제거 품질.

본 발명의 일 실시예에서, 노즐 로드 시트에는 복수의 노즐 로드가 구비되고, 분사 헤드의 수는 노즐 로드의 수에 대응한다.

이 기술 솔루션을 채택하면 노즐 로드의 각 노즐이 블로잉 헤드에 해당하므로 먼지 제거의 효율성과 품질이 향상됩니다.

본 발명의 일 실시예에서, 3개의 실린더가 있으며, 이는 슬라이딩 시트의 표면에 고르게 분포된다.

상술한 바와 같이, 본 발명의 실장기의 노즐 로드 구조는 다음과 같은 유익한 효과를 갖는다:

실용 신안에는 먼지 제거 기구가 흡입 노즐 로드 시트의 한쪽에 배치됩니다.

송풍 헤드의 각도를 변경하여 흡입 노즐 로드가 전자 부품을 흡수할 때 전자 부품 표면으로 기류를 불어넣고 전자 부품 표면의 먼지를 제거합니다.

실장하는 동안 기류가 전자 기판의 표면에 불어서 전자 기판의 먼지를 제거하므로 전자 부품이 실장될 때 전자 부품과 전자 기판에 먼지와 불순물이 없어 효과적으로 개선됩니다. 전자 부품 장착의 작업 품질 및 먼지 제거 메커니즘은 높은 먼지 제거 효율, 간단한 장치 구조 및 쉬운 작동을 가지고 있습니다.

도면에 대한 설명

도 1은 본 발명의 실시예에 따른 칩 마운터의 노즐 로드 구조의 정면도의 개략도를 도시한다.

도 2는 본 발명의 실시예에 따른 실장기의 노즐 로드 구조의 우측면도의 개략도이다.

도 3은 실용 신안의 실시형태에 있어서의 마운터의 흡착봉 구조의 내부 구조를 우측에서 본 모식도이다.

도 4는 본 발명의 실시형태에 있어서의 재치기의 노즐 로드 구조의 먼지 제거 기구의 내부 구조를 나타내는 개략도이다.

그 중, 1. 노즐 로드;2. 노즐 로드 시트;3. 유압식 텔레스코픽 실린더;4. 슬라이딩 시트;5. 슈트;6. 공기 저장 장치;7. 실린더;8. 커넥팅 로드;9. 공기 흡입구10, 팔꿈치;11, 슬라이드 레일;12, 고정 막대;13, 가동 막대;14, 부는 머리;15, 솔레노이드 밸브;16, 호스;17, 송풍 파이프.

자세한 방법

다음의 구체적인 예는 본 발명의 구현을 예시한다.이 기술에 익숙한 사람들은 본 명세서에 개시된 내용으로부터 본 발명의 다른 이점 및 효과를 쉽게 이해할 수 있다.

도 1 내지 도 4를 참조하시기 바랍니다. 본 명세서에서 첨부된 도면에 나타난 구조, 비율, 크기 등은 본 명세서에 기재된 내용과 일치하도록 하여 본 명세서에 기재된 내용이 익숙한 사람의 이해와 판독을 위하여 사용되었음을 유의하여야 한다. 이 기술과 관련이 있으며 이 실용 신안의 구현을 제한하기 위한 것이 아닙니다.

따라서 기술적 의미가 없습니다.구조적 수정, 비례 관계 변경 또는 크기 조정은 여전히 ​​실용 신안에 의해 공개된 기술 내용의 범위에 속해야 하며 다루어질 수 있습니다.

동시에, 본 명세서에서 인용된 '상', '하', '좌', '우', '가운데', '하나' 등의 용어는 설명의 편의를 위한 것으로, 본문을 한정하기 위해 사용된 것이 아니다. .기술 내용의 실질적인 변경 없이 실시할 수 있는 실용 신안의 범위, 관련 관계의 변경 또는 조정도 실용 신안의 실시 범위로 간주됩니다.

그림 참조

도 1을 참조하면, 본 발명은 노즐 로드(1), 노즐 로드 시트(2) 및 먼지 제거 기구를 포함하는 칩 마운터의 노즐 로드 구조를 제공한다.노즐 로드(1)는 노즐 로드 시트(2)에 고정됩니다. 먼지 제거 메커니즘은 흡입 노즐 로드 시트(2)의 측면에 배치됩니다. 먼지 제거 메커니즘은 슬라이딩 시트(4)를 포함하며, 이는 노즐 로드 시트(2)는 위아래로 자유롭게 미끄러집니다.슬라이딩 시트(4)의 내부에는 송풍관(17)이 구비되고, 슬라이딩 시트(4)의 상단면에는 솔레노이드 밸브(15)가 구비되고, 솔레노이드 밸브(15)의 저면은 송풍관(17)과 연결되며, 상부는 송풍관(17)과 연결된다. 슬라이딩 시트(4)의 측면에는 엘보우(10)를 통해 솔레노이드 밸브(15)에 연결되어 송풍하는 가스 저장 장치(6)가 제공되며, 기관(17)의 바닥은 호스(16)를 통해 송풍 헤드(14)에 연결됩니다. 송풍 헤드(14)는 노즐 로드(1)의 바닥에서 흡입 노즐의 위치에 해당한다. 송풍 헤드(14)의 일측은 가동 로드(13)에 연결되고, 슬라이딩 시트(4)의 바닥에는 고정 로드가 제공된다 12. 고정 로드(12)와 가동 로드(13)는 힌지 기구에 의해 연결된다.노즐 로드 시트(2)로부터 멀어지는 슬라이딩 시트(4)의 측면 아래에는 에어 실린더(7)가 제공되고, 에어 실린더(7) 상의 텔레스코픽 로드는 커넥팅 로드(8)를 통해 가동 로드(13)와 연결된다.

슬라이드 시트(4)와 연결된 노즐 로드 시트(2)의 측면에는 슬라이드 홈(5)이 마련되고, 노즐 로드 시트(2)와 연결된 슬라이드 시트(4)의 측면에는 슬라이드 레일(11)이 마련되며, 레일(11) 및 슬라이드 홈(5)이 제공된다.협조.

흡입 노즐 로드 시트(2)와 슬라이딩 시트(4)는 양측에서 유압식 텔레스코픽 실린더(3)에 의해 연결됩니다.

공기 저장 장치(6)의 상단면 중앙에는 공기 유입구(9)가 제공되고, 공기 저장 장치(6)는 공기 유입구(9)를 통해 고압 가스 탱크와 연결된다.

흡입 노즐 로드 시트(2)에는 복수의 흡입 노즐 로드(1)가 구비되고, 송풍 헤드(14)의 개수는 흡입 노즐 로드(1)의 개수에 대응된다.

슬라이딩 시트(4)의 표면에 고르게 분포된 3개의 실린더(7)가 있습니다.

요약하면, 현재 실용신안은 흡입 노즐 로드 시트 측면에 먼지 제거 기구가 장착되어 있습니다.송풍 헤드의 각도를 변경하여 흡입 노즐 로드가 전자 부품을 흡수할 때 공기 흐름을 전자 부품 표면으로 불어넣어 전자 부품 표면의 먼지를 제거합니다.,

전자 부품을 실장할 때 전자 기판의 표면에 기류를 불어 전자 기판의 먼지를 제거하여 전자 부품을 실장할 때 전자 부품과 전자 기판에 먼지와 불순물이 없도록 하고,

전자 부품의 실장을 효과적으로 개선하는 먼지 제거 메커니즘의 작업 품질이 높고 먼지 제거 메커니즘의 먼지 제거 효율이 높으며 장치 메커니즘이 간단하며 작동이 간단합니다.따라서 실용신안은 종래기술의 다양한 단점을 효과적으로 극복하고 산업적 가치가 높다.

상술한 실시예들은 본 실용신안의 원리 및 효과를 예시적으로 설명하기 위한 것으로, 본 실용신안을 한정하려는 의도가 아니다.이 기술에 익숙한 사람은 본 발명의 사상 및 범위를 벗어나지 않고 전술한 실시예를 수정하거나 변경할 수 있다.

따라서, 본 실용신안이 개시하는 정신 및 기술적 사상을 일탈하지 않고 기술분야의 통상의 지식을 가진 자가 완성한 모든 균등한 수정 또는 변경은 여전히 ​​본 실용신안의 청구범위에 포함되어야 합니다.
