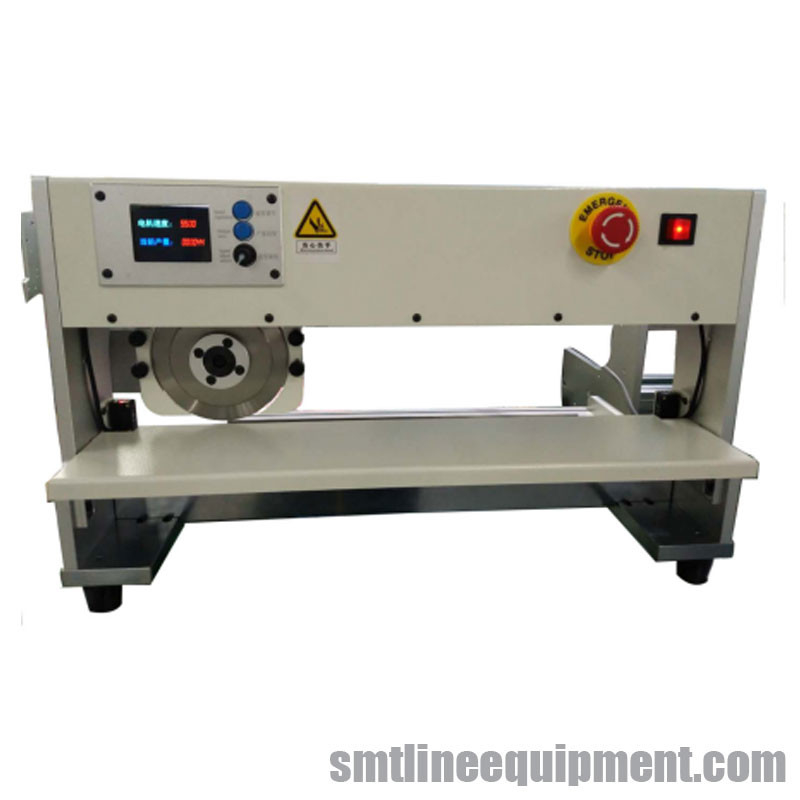

기계 경제 PCB 레이저 절단기를 운전된 스테핑 모터로 잘라주는 데스크탑 PCB

데스크탑 PCB 절단기, 경제 PCB 커터

이것은 자동 데스크탑 PCB (폴리염화비페닐) 절단기입니다, 그것이 넓게 스엠티 공장을 위해 사용되었습니다, 우리가 상등품과 안정적 삶으로, 전에 많은 콘트리스로 유출했습니다.우리는 그것에 대한 어떤 필요성 우려도 당신의 PCB 보드를 줄이는 동안 깨지는 것으로 바라지 않는 높은 퀀라이티 PCB (폴리염화비페닐) 커터 블레이드와 PCB (폴리염화비페닐) 절단기 그래서 당신의 다양성의 제조업자입니다.

CNSMT는 제품의 다음과 같은 시리즈를 설계하고 생산하고 팔음에 있어 분화시킵니다 :

FPC 커터, FPC 핫 프레스, 펄스 핫 프레스, 펄스 용접 기계, 알루미늄 기판 커터 기계, 레이저 절단기인 PCB 커터,

FPC 전단 프레스, 뜨겁게 용접기, SMT PCB 절단기를 누르는 광띠 분배기, LED PCB 절단기, 알루미늄 기판 절단기, V 홈 커터, 케이블 펄스 용접 기계, 일정온도 기계, 철회할 수 있는 PCB 트리거, PCB, FPC 곰팡이,

제품 설명


1. 나이프형 커터는 전기 PCB 보드고 상위 둥근칼과 더 낮은 직선날과 알루미늄 기판 절단기입니다. 이사회를 나눌 때, PCB는 V형 홈을 통하여 받침날위에 고정되고 윗날이 이사회 분리를 실현하기 위해 발 스위치에 의해 제어됩니다.
2. 자동 PCB (폴리염화비페닐) 절단기 i Ｓ가 스테핑 모터에 의해 가동되며, 그것이 다양한 크거나 작은 PCB 보드와 알루미늄 기판을 분리할 수 있고와 함께 미리 홈을 냅니다.

3. 최대 분할은 키는 400MM, 600MM, 900MM, 1200MM이고 그것이 또한 이 크기 범위를 넘어서 맞춤화될 수 있습니다.

4. 상위 원형 나이프의 움직이는 행정은 (이에 플레이트의 길이) 미리 설정될 수 있습니다.

5. 커팅 스피드는 자유로이 300MM/S와 500MM/S 사이에 바뀌게될 수 있습니다.

6. 상부 및 하부 나이프 사이의 더 갭은 쉽게 노브에 의해 조정될 수 있습니다.
7. 작동은 안전합니다. 손을 손상시키지 않을 둥근칼 위의 프로텍티브 블레이드가 있습니다. 그것은 또한 적외선 검출장치 (안전 라이트 커튼)을 갖추고 있을 수 있습니다. 사람의 수공 또는 이질 물질이 작업 영역에 들어갈 때, 칼은 기계를 보호하고 작업 부상을 막기 위해 자동적으로 멈출 것입니다.

8. 상위 원형 나이프와 더 낮은 직선 날칼은 일본으로부터 수입된 SKD-11 물질로 만들어지며, 그것이 단단하고 내마모성이고, 긴 서비스 라이프를 가지고, 납땜 접합부의 침입을 방지하기 위해 작은 요리 쪼개질 것 같은 스트레스를 가지고 있습니다.
9. PCB 두께를 줄이는 것 : 0.5MM-3.2MM.
10. Ｖ 슬롯에 있는 남아있는 PCB 두께 : 표준 1/3 PC 보드 두께, MIN-0.2MM, MAX-0.8MM. 11. 최소 깊이는 V형 홈의 Ｃ는 0.25MM이고 외형 칫수가 분리 뒤에 추가되었습니다 : 0.1MM-0.2MM.

사용 설명서

나. 기록 :

* 자동 PCB (폴리염화비페닐)을 사용하기 전에 절단기는 미안하지만, 주의깊게 본서를 읽었고 그것이 당신이 매끄럽게 그것을 운영할 수 있도록 도와 줄 것입니다.

* 어떠한 위험도 야기시키지 않기 위해, 어떠한 환경 하에 블레이드 주위에 경비요원을 제거하지 않습니다

* 기계는 단지 녹음된 V-커트와 회로판을 위해 설계되고 다른 목적에 사용하지 않습니다.

* 이 기계를 운영할 때, 헐렁한 옷을 또한 입으지 마세요. 긴 머리카락은 그것이 뒤얽히는 것을 예방하기 위해 단단히 묶여야 합니다.

II. 기계의 부품명 (그림 1과 2를 보시오) :

1. 플레이트 모드 조절 노브

2.전원 표시기와 근원

3.플레이트 트립 버튼

4. 높이 / 저속도는 전환합니다

5. 비상용정지스위치

6. 상측 블레이드

7. 상측 블레이드의 경비요원

8. 상측 블레이드의 높이 조절 노브

9. 상측 블레이드 의석

10. 더 낮은 블레이드

11. 외부 트레이

12. 더 낮은 블레이드의 경비요원

13. 측면 패널

14. 매뉴얼 손잡이 스크루

15. 상측 블레이드의 높이 리미터

3세. 기술적 인디케이터 :

최대 플레이트 길이 : 언리미티드

플레이트의 두께 : 0.2-5.0mm

플레이트 공급속도 : 300-500mm/ 두번째

칼날재 : SK61D 고속강

작동 온도 : 10-35 Ｃ 저장 온도 : -20-50 Ｃ

전원 공급기 : 230V110V,50HZ/60HZ,40W

사이즈 : 650mm*340mm*430mm

중량 : 49KG

IV. 설치 앞에 있는 준비와 기계의 사용

1. 다음과 같은 부분을 포함하여 패킹상자에서 물체를 체크하세요 : 호스트, 설명서, 동력선, 페달 스위치와 조정을 위한 육각 렌찌.

2. 기계의 패킹 백을 제거하고, 단단한 작업대 위에 그것을 위치시키고, 녹슬지 않는 그리스를 블레이드로 닦으세요.

3. 기계는 회로판에 성분에 대한 정전기에 의해 손상을 막기 위해 확실히 어스되어야 합니다. 만약 파워 소켓에서 지상이 믿을 만하고 효과적이면, 그것이 강화되면 기계가 확실히 어스될 것입니다.

4. 2 고정 나사와 기계에 외부 트레이 (11)를 고치고, 적당한 높이에 그것을 맞추기 위해 성분의 높이를 회로판에 맞추고, 손으로 트레이 노브 나사를 잠그세요.

5. 강화되기 전에 공급 전력이 정확하다는 것을 보증하기 위해, 기계의 뒤에 상응하는 소켓 안으로 페달 스위치를 메우세요.

기계의 V. 조정 :

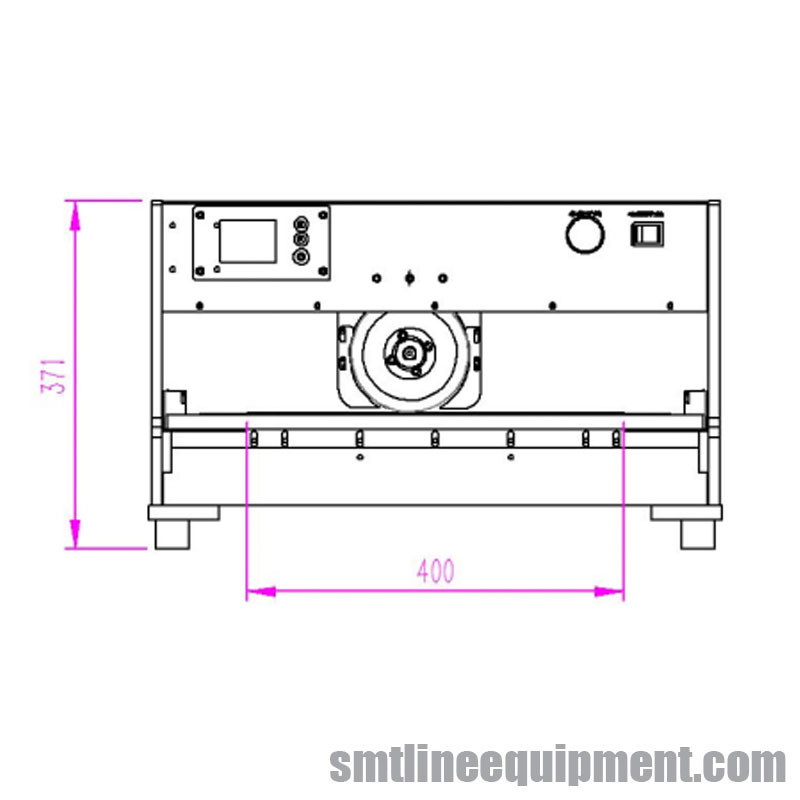

1. 회로판 위의 요소가 신체와 블레이드와 부딪치지 않을 것이라는 것을 보증하세요. 기계의 차원을 위한 형태 1을 보세요. 회로판 위의 성분의 높이는 범위를 초과하지 않을 것입니다. 회로판 위의 성분이 블레이드를 접촉하면, 성분의 절단을 피하기 위한 블레이드를 선처리하기 위해 우리와 연락하세요.

2. 회로판의 두께에 따름으로써 노브를 조정함으로써 상측 블레이드의 높이를 조정하세요.

VII. 기계의 매일 유지 관리 :

기계의 사용 동안, 정비 작업은 사실상 단순합니다. 기계를 깨끗한 채로 유지하고, 정기적으로 상부 및 하부 블레이드에 앤티-러스트 그리스를 페인트를 칠하세요. 기계정밀도를 보증하기 위해, 운영과 유지를 위해 책임이 있는 사람으로 지정하세요. 높 또는 저온 하에 그것을 사용하거나 저장하지 마세요 (섹션 3을 보세요).

VIII. 블레이드을 대체 :

기계의 긴 사용 뒤에 블레이드가 손상되면, 손상된 오래된 상측 블레이드를 제거하기 위해, 조정하는 노브 나사 (16)를 푸세요 ; 더 낮은 블레이드가 손상되면, 인너 트레이 (13)를 제거하세요 손상된 오래된 더 낮은 블레이드를 제거하기 위해, 더 낮은 블레이드에 4 스크루를 푸세요.

제어판의 A. 교육 :

1. 느리고 고속을 포함하여 높은 것 / 저속도 스위치는 속도 조절 스위치입니다. 사용하기 전에, 저속에 그것에서 설정하세요 그리고, 운영자들이 숙련되게 될 때, 플레이트의 품질을 보증하기 위해, 고속에 그것에서 설정하세요.

2. 발 또는 장소 운동을 포함하여 모드 스위치는 시스템 스위치입니다. 이전 모드의 방식으로, 그것이 사전 설정 교통에 도달하지 않을 때 표시하는 빛은 명멸할 것이고 경보합니다. 알람을 취소하고 작업을 계속하세요.

3. 비상 정지는 긴급 정지 버튼이고, 패널로서 사용될 수 있습니다.

4. 장비 사용의 완료 뒤에 안전을 보장하기 위해 전력을 자르기 전에 원래의 점에 상측 블레이드를 후퇴시켰습니다.

B. 조작 명령 :

1. 전원 공급기에 연결되고 스위치를 시작하세요. 표시기등 0과 400/600 섬광이 반짝이는 빛에 해당한 버튼을 누릅니다, 빛이 계속 끊임없이 합니다. 발 스위치를 누르고 상측 블레이드는 근원으로 돌아갈 것이고, 0 사이에 이동할 수 있습니다 - 400/600. 번쩍거리기 위한 표시하는 빛과 터치 100/150을 허락하기 위한 타건 0 또는 키 400/600. 200/300. 300/450. 애니 키는 상응하는 2 빛이 끊임없이 계속 그들을 만들 수 있게 허락할 수 있는 후, 상측 블레이드가 이러한 2 빛 사이에 이동하고 상측 블레이드가 0-400/600의 어떠한 포인트 사이에 이동할 수 있습니다.

2. 일반적으로 0.1과 0.2 사이에, 상부 및 하부 블레이드 사이의 더 갭을 조정하세요. 상위 포지셔닝 블레이드와 더 낮은 포지셔닝 블레이드 사이의 더 갭은 PC 보드의 두께와 일반적으로 동일합니다.

3. 상부 및 하부 커터들은 동일 면에 있어야 하고 에러가 0.1 밀리미터를 초과할 수 없습니다.

4. 편심성 거리의 조절 장치

5. 구대는 위로 향하여 또는 아래쪽으로 조정될 수 있습니다.

6. 절단 여행과 속도에서 계획하고 설정 방법은 위쪽에 언급된 조정법을 따를 것입니다.

7. 페달 스위치에 오르고, 때때로 시도하세요. 어떤 비정상의 경우에, 정식 작업은 시작될 수 없습니다.

Ｃ. 기본적인 유지 :

1. 작업의 완료는 미안하지만, 전원 공급기를 끄고 스크랩을 제거한 후.

2. 상부 및 하부 커터들의 보호에 유의하세요.

3. 언제 기계가 오랫동안 실직 중인지 미안하지만, 상부 및 하부 커터들을 제거하고 보호하기 위한 석유로 덧입힙니다. 사용 전에 그것을 닦으세요.

4. 모든 스크루의 잠금을 확인하는 것에 유의하세요
