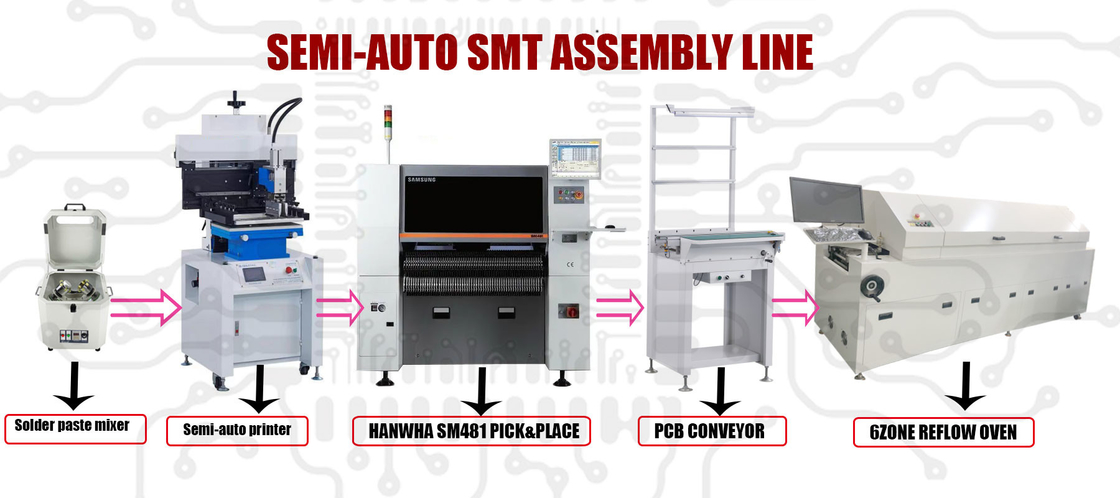

경기 세미 오트 SMT 인쇄 회로 판 어셈블리 생산 라인 장비
우리는 중국에서 당신에게 양쪽 세미 자동차와 전자동 스드 조립체 기계를 제공합니다
울부짖기 기계를 포함하는 이 세미 자동차 마틱사 라인 (또한 변할 수 있고 당신의 요구조건에 의존합니다)
1, 땜납 페이스트 믹서
세미 자동차 마틱사 스엠티 생산 라인 땜납 페이스트 믹서 상술 :
| 땜납 페이스트 믹서 동작 전압 | 전력 공급 :AC220V/110V 선택 |
| 땜납 페이스트 믹서 주행속도 | 팔 RotationSpeed1400RPM 혁명 : 400RPM 속도 비율 : 4:1 1400RPM 회전 : 350PRM |
| 땜납 페이스트 믹서 일한 캐패시티 | |
| 컨테이너 | 500 Ｇ / 1000 Ｇ (정착물은 대체되어야만 합니다) |
| 동시에 땜납 페이스트의 2개 깡통을 휘저으세요 | 500G1000g 한 / 2 컨테이너 작업. |
| 땜납 페이스트 믹서 혼합 시간 | 디지털로 조정할 수 있는 Workingtimer1-99 분 |
| 땜납 페이스트 믹서 작동 | 작동하도록 쉬운 사용가능한 쉬운 방법 버튼 |
| 땜납 페이스트 믹서 정착물 기능 | 모든 종류의 브랜드 땜납 페이스트 깡통에 적합한 보편적인 고정물을 잡기 |
| 땜납 페이스트 믹서 운전 잡음 | 소음 낮은 운전 잡음 <35db> |
SMD 조립 라인을 위한 2, 표준 세미 자동차 스텐실 인쇄기
| 프린트 영역 | 300×400mm/500/600/800 선택 |
| 기판 사이즈 | 300×500mm |
| 기판의 두께 | 0.2-2.2mm |
| 고정된 프린팅 위치 | 외부적인 PCB 또는 핀 위치설정 |
| 대판 미세-동조 | Front/Back±10mm R/L±10mm |
| 인쇄 정밀 | ±0.05mm |
| 기계 반복성 | ±0.02mm |
| 사이에 최단거리 | 0.35 밀리미터 |
| 공기 압축기의 사용 | 4-6Kgf/Cm2 |
| 전원 공급기를 사용하세요 | 220V 50/60Hz 100W |
| 기계 사이즈 Ｌ Ｗ Ｈ | 800×1000×1650mm/ |
| 기계 하중 | 300Kg |
| 인터페이스 | 영어 / 중국인 |
3,SM481 플러스 한화 픽 앤드 플레이스 기계
상술 :
1, 10이지 입 단일 암 설계, 최대 속도는 40000CPH에 도달할 수 있습니다.
2, 날아다니는 카메라 + 고정 카메라 식별의 사용은 매우 큰 성분 탑재의 능력을 향상시킵니다.
0402 탑재 이내에 일반 재료 뿐 아니라 그것은 BGA 탑재, IC, CSP와 다른 크고 중간 크기 물질의 우수한 안정성을 가지고 있습니다.
3, 모노레일 디자인, 선택적 최대 PCB 입력 데이터 프레임 크기 1500x460 구성.
SMT PCB 컨베이어 상술 :
| 모델 | 500MM | 600MM | 800MM | 1000MM | 1200MM | 1500MM |
| 외곽 라인 사이즈 | 500*670*880 밀리미터 | 600*670*880 밀리미터 | 800*670*880mm | 1000*670*880mm | 1200*670*880mm | 1500*670*880mm |
| PCB 폭 | 500*50~350 mm/460MM | 600*50~350 mm/460MM | 800*50~350 mm/460MM | 1000*50~350 mm/460MM | 1200*50~350 mm/460MM | 1500*50~350 mm/460MM |
| 전송 속도 | 0-12m/Min | |||||
| 컨베이어 방향 | LEFT-RIGHGT / 좌우 | |||||
| 전원 공급기 | AC220V/110V 50/60HZ | |||||
| 주전동기출력 | 15W | |||||
| 피엑스드 모서리를 추적하세요 | 고정되어서 (뒤로 고쳐지 ) 면하세요 | |||||
| 수송 높이 | 900±20mm | |||||
| 정미중량 | 41 킬로그램 | 48.7 킬로그램 | 48.9 킬로그램 | 55KG | ||
SMD 조립 라인을 위한 6ZONE SMT 리플로우 오븐 :
| 기계 데이터 |
| 모델 크기 : L3800×W1000×H1450mm |
| 전원 공급기 : 3c 380V 100A 50/60HZ |
| 기동 전력 : 0KW 정상적 일한 전력 6.0KW |
| 중량 : 700KG |
| 투과 부 |
| 블랙화된 스테인레스 강 B-모양이 형성된 메시 벨트 +와 굳어진 가이드 레일 |
| 메시 벨트 폭 400MM, 가이드 레일 폭 조절 범위 : 50MM-350MM |
| 전송 방향 : 좌측-우측으로부터 또는 선택적인 좌우로부터 |
| 전송 속도 : 0-5M/min 주파수 변환 속도 조정률 |
| 땅으로부터의 메시 벨트의 높이 : 900MM±0MM |
| 특성 가열 |
| 전체 기계는 무연 처리를 위해 설계됩니다 |
| 가열대 : 6 아래에 있는 6 성장 |
| 냉각 면적 : 이중층 일정 유량 팬 냉각 |
| 가열대의 길이 : 300MM |
| 히팅 시간 : 정상 온도가 온도 시간을 ≤ 0 분을 할당합니다 |
| 가열 시퀀스 : 중앙에서 1/3의 전기를 아끼는 하나씩 차례로 양쪽까지 가열되기 |
| 온도 제어 정확도 : ±' Ｃ (노의 높이에 따라서) |
| 절연성능 : 상부 커버의 기온은 50 도의 고온에 45 도를 초과하지 않습니다 |
| 온도 조절 방법 : 균형 체인 + 아날로그 전압 조정 |
| 상부 및 하부 온도 존은 독립적으로 운영되고 제어됩니다 |
| 발열 부품 |
| 바람을 옮기기 위해 바람 휠을 조정하기 위한 수입된 고온 레지스턴트 모터스, 가변 주파수. |
| 심지어 가열되기 위한 방열로, 녹슬지 않는 철-니켈 히트 파이프 |
| 온도 검출 시간은 원래 3/2 내지 0/2에서 증가합니다 |
| 충분한 순화 공기량을 제공하기 위해 효율적으로 통풍관을 가속화하세요 |
| 흐름 증기가 새지 않는다는 것을 강제 환기 장치가 보증합니다 |
| 투과 부 |
| 디지털조속기, 대만 STK 모터 1:150 기어 박스 비율 |
| 메시 벨트는 자유로이 조정될 수 있습니다 |
| 이중 기어 전송 동기 방식, 안정적인 작동 |
| 그리스 롤러 충전하는 시스템, |
| 동체 구조 |
| 탄탄하고 오래간 전체적인 프레임 용접 구조체 |
| 컴퓨터 스프레이는 페인트를 칠합니다, 표면이 매끄럽고 감촉이 있습니다 |
| 그 예열 드라이링 구역은 구조에서 확장되어서, 장비의 패드 옥시데이션 청소 능력과 로진 복구 능력이 강화됩니다. |
| 전기적 실린더는 / 마감 덮개 시스템을 엽니다. |
| 이중 덮개 개시 제어 시스템 (가스 스프링 덮개 개구 + 실린더 덮개 개구) |
| 유지와 부품 교체 동안 분리를 위해 전기적 박스 아래에 의해 제어된 모든 회로와 편리한 내부 탱크 사이의 분리할 수 있는 인터페이스가 있습니다. 어리석은 같은 유지를 실현하세요 |
| 뒷면 커버는 수선할 수 있는 기간을 구비합니다. 그것은 유지에게 편리합니다 |
| 히팅 튜브 / 고체 상태 / 온도 조절 기구는 유지를 위해 편리한 모듈 설계를 채택합니다 |
| 두배로 수단에서 상하측에 식을 때, 속도는 조정할 수 있습니다 |
| 상부 및 하부 라이너는 고압 하에 효율이 높은 단열 소재로 채워집니다 |
| 전기적이고 조종 성능 |
| 진보적 PLC+ 산업용 컴퓨터 제어, 대만 엑스인지에 퍼니스 온도 시험 소프트웨어, 컴퓨터는 그것이 폭락할 때 정상적으로 운영될 수 있습니다 |
| 끊임없이 계속되는 저전류는 거센 흐름의 영향에게서 히팅 튜브 / 고체 상태 / 온도 조절 회로를 보호하고, 서비스 수명을 연장합니다. |
| 세트 누출 보호기 |
| 온도는 너무 높거나 또한 낮은 알람 기능입니다 |
| 자기 고정 초고온이 자동적으로 히팅 파워를 잘랐습니다 |
| 산타크 UPS 무정전 전원장치, 정전 뒤에 있는 자동 조작 |
| 다양한 과정의 파라미터 분석을 만날 수 있는 강력한 온도 곡선 실험과 분석 기능은 지적 결함 진단의 기능을 가지고 있고, 자동적으로 다양한 고장을 알람 리스트에서 디스플레이할 수 있습니다 |
| 파일은 사용자의 다른 제품에 따라 명명되고 구해집니다. 사용자가 제품을 바꿀 때, 단지 그는 장비의 매개 변수를 조정하기 위해 상응하는 파일을 선택할 필요가 있습니다. |
| 시스템은 자동 결함 진단, 극히 낮은 과열 경보를 가지고 있고, 자동적으로 중단 뒤에 냉각 시간 질 수 있습니다. |
| 스텝리스 속도 조정률 모드, 무대에서 송풍전동기의 속도를 조절합니다 (주요 용접 역의 균형 면적 + 독립 제어를 가열시키 ) |
| 시스템은 가열되는 것을 자동적으로 멈추고 과온 조건에 따라 냉방에 들어갈 것입니다 |
| 고체타입 출력을 감소시키고 전력 절감의 효과를 달성하면서, 유일한 균형 체인 제어 모드, 주사 기간 온도 자동 조정은 0.1 초입니다. 안정적인 온도 제어와 감소된 곡선 소음 |
| 중단 지연 방지 기능으로 중단 뒤에 그것은 프리셋 시간에 따라 공기에 의해 냉각될 것입니다. |
| 냉각 시스템 |
| 냉각 방식 : 상부 및 하부가 냉각 시스템을 두배로 한다고, 냉각 속도는 냉각 각을 조정함으로써 제어됩니다. |
| 냉각양 : 두 단계 냉각, (바람 휠 구멍이 많은 냉각 + 정전류 팬 강제 냉각) |
| 로진 / 배출 가스 회수 시스템 |
