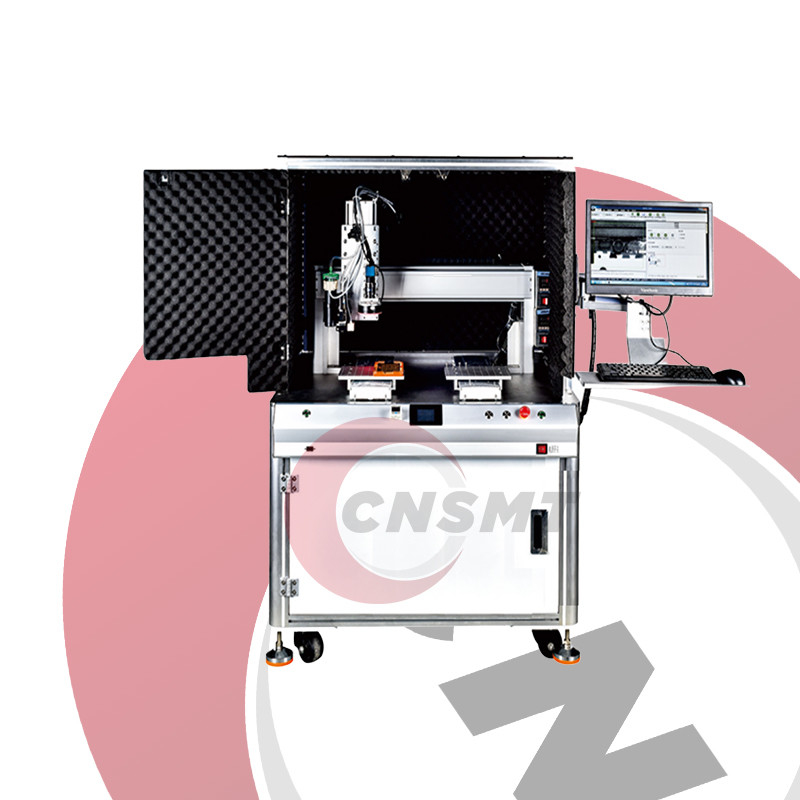

X200Y XINT 바닥에 서 있는 분배 기계
X200Y 반자동 오프라인 분배 기계는 높은 비용의 성능의 명백한 장점을 가지고 있습니다.다양한 종류의 제품을 오프라인으로 공급하기에 적합합니다.. 단일 및 이중 플랫폼 제품 배치를 지원합니다. 소프트웨어는 시스템의 안정성과 신뢰성을 보장하는 간단하고 이해하기 쉽습니다.FPC와 같은 정밀 부품 분배를 위해 설계된, C형, 휴대전화 중간 프레임, 스마트 안경 프레임 등
| X200Y | |
| 외부 차원 | 800*820*1480 (단위:mm) |
| 운송 범위 | 단일 플랫폼: 400*350mm, 이중 플랫폼: 180*350mm |
| 분배 범위 | ±0.02mm |
| 반복 정확성 | 800mm/s |
| 최대 속도 | 비접촉 접착제 분사 |
| 분배 방법 | 윈도우 10 운영 체제 |
| 작동 모드 | 4kg |
| 운송 노선 | 모션 컨트롤 카드 + 산업용 컴퓨터 |
| 트랙 조절 모드 | 모터 + 리드 스크루 + 선형 가이드 레일 |
| 운송 방향 | 11x13mm |
| 철도 부하 | 220V 10A 50/60HZ |
| 제어 모드 | 600kg |
완전 자동 듀얼 밸브 기능은 보조 밸브의 자동 조정 기능을 통해 제품 위치 보상 효과를 얻을 수 있습니다.따라서 두 밸브의 분비 위치의 일관성을 보장서로 다른 홀수 및 짝수 숫자를 가진 기판의 경우, 밸브 몸 또한 분배를 위해 지정 될 수 있습니다.
가능한 원인은: 공기 압력 변동, 접착 고체의 변화, 접착제 분배 시간의 잘못된 설정 또는 과도한 파이프 라인 저항.
해결책:
흡입 압력의 안정성을 보장합니다. 압력 조절 기기의 설정 값은 공장 내 최소 압력보다 10-15psi 낮아야합니다.압력 측정기의 중간 및 낮은 범위를 사용하지 마십시오..
접착제의 점착도에 따라 역압을 조정합니다 (50-150psi가 권장됩니다.)그리고 안정성을 향상시키기 위해 접착제 분배 시간은 15/1000초 이상으로 권장됩니다..
파이프 라인 길이를 줄이거나 3/8 인치 파이프 라인으로 교체하여 저항을 줄이고 고무 출구 디자인을 최적화하십시오.
가능한 원인은: 접착제 내 공기 거품, 막힌 바늘, 접착제 밸브의 밀폐 부족 또는 잘못된 제어기 매개 변수.
해결책:
접착제 가스가 완전히 제거되었는지 확인합니다. 필요한 경우 원심 피가 처리 또는 진공 처리를 수행하십시오.
막힌 바늘을 청소하거나 교체하고 고무 밸브의 밀폐 고리가 오래되었는지 정기적으로 확인하십시오.
제어기 매개 변수를 캘리브레이션하여 고무 밸브 스위치 밸브가 정상적으로 작동하고 막힘을 피하도록 합니다.
최적화 제안:
세르보 모터 제어가 채택되고 운동 궤도 알고리즘은 관성 오류를 줄이기 위해 최적화됩니다.
고 정밀도 바늘 (작은 지름의 PP 물질 바늘과 같이) 을 사용하며 주기적으로 분비 위치를 캘리브레이트하십시오.
온도와 습도의 변동이 접착제의 특성에 영향을 미치지 않도록 실내 온도가 23~25°C, 습도가 40~60% 사이로 유지합니다.
참고:
작업실에 에어컨 또는 비습기 장비를 설치하여 접착제가 수분을 흡수하고 악화되는 것을 방지합니다.
압축 공기가 건조하다는 것을 확인하기 위해 압축 공기 시스템을 정기적으로 검사하십시오 (다층 필터가 설치 될 수 있습니다).
환경적 요인에 의한 접착제 성능 감소를 피하기 위해 접착제 교체 주기를 단축합니다.
