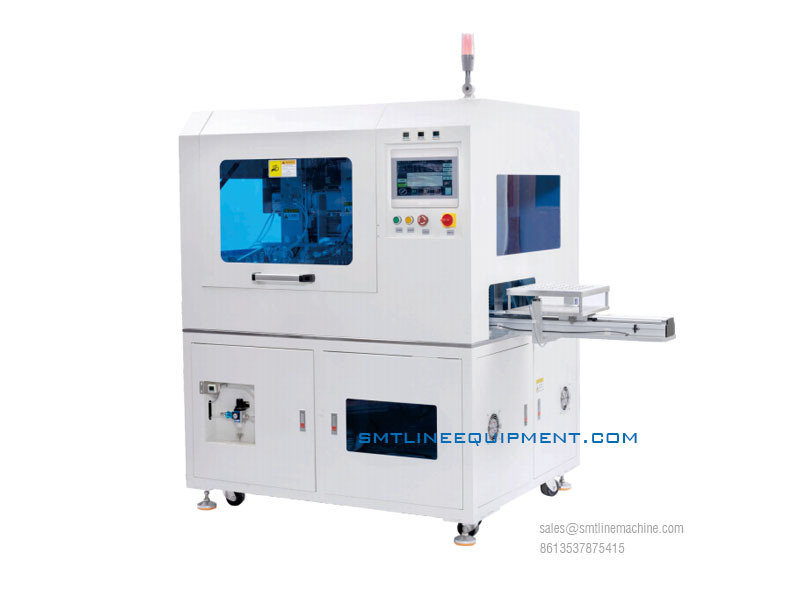

CN-VC10A 온라인 로터리 V-홈 PCB 분리 절단기
The CN-VC10A 온라인 로터리 V-홈 PCB 분리기는 고효율 및 지능형 PCB 디패널링 기계로, 삽입 공정 후 PCB 패널의 V-홈 절단을 위해 특별히 설계되었습니다. 전자 제품 제조 산업에서 고속 및 고정밀 인라인 디패널링 작업에 널리 사용됩니다.
이 장비는 자동 PCB 로딩, 절단 및 언로딩 기능을 갖추고 있어 처음부터 끝까지 완전 자동 작동이 가능합니다. 수동 작업량을 줄이면서 생산 효율성을 크게 향상시킵니다. 정밀한 전송 시스템과 절단 메커니즘을 통해 일관된 디패널링 품질을 보장하고 수동 절단 방식에서 흔히 발생하는 응력 손상 위험을 최소화합니다.
이 기계는 WEINVIEW 터치 스크린 인터페이스와 페어링된 고급 PLC 시스템으로 제어되어 사용자 친화적이고 직관적인 작동 경험을 제공합니다. 작업자는 다양한 매개변수를 쉽게 설정하고, 절단 모드를 전환하며, 프로세스를 실시간으로 모니터링할 수 있습니다. 이 시스템은 보드 공급과 절단 동작 간의 원활한 조정을 보장하여 보드 걸림 또는 정렬 불량과 같은 문제를 효과적으로 방지하도록 설계되었습니다.
작업장 안전을 보장하기 위해 CN-VC10A는 작업 영역에 고감도 광전 안전 센서를 장착했습니다. 이러한 센서는 이상 동작이나 사람의 존재가 감지되면 기계를 자동으로 정지시켜 산업 안전 표준을 완벽하게 준수합니다.
컴팩트한 구조, 안정적인 성능 및 쉬운 유지 관리를 갖춘 CN-VC10A는 대량 및 고품질 PCB 생산을 위한 고성능 자동 V-홈 디패널링 솔루션을 찾는 제조업체에게 이상적입니다.
CN-VC10A 온라인 로터리 V-홈 PCB 분리기 V-CUT SMT 절단기
| 항목 | 사양 |
| 제어 시스템 | PLC |
| 절단 범위 | 300 × 300 mm |
| 공급 방식 | 레일 운송 |
| 배출 방식 | 벨트 라인 또는 고정 장치 배출 |
| 이식 방법 | 진공 흡착 노즐 흡착 / 클램핑 |
| 흐름 방향 | 왼쪽에서 오른쪽 또는 오른쪽에서 왼쪽 |
| 절단 기능 | 직선 |
| 가공 조리대 | 듀얼 플랫폼 |
| 기계 반복성 | ±0.01 mm |
| 절단 정확도 | ±0.05 mm |
| 스핀들 속도 | 0–4000 rpm |
| 절단 속도 | 0–100 mm/s 조절 가능 |
| 드라이브 시스템 | AC 서보 모터 드라이브 |
| 전력 요구 사항 | AC 220V 50Hz |
| 가스원 요구 사항 | 0.5–0.7 MPa |
| 치수 (L×W×H) | 1700 × 1150 × 1650 mm (배출 벨트/모듈 +400 mm) |
| 기계 무게 | 1100 kg |
FAQ 가이드 – CNVC10A 온라인 로터리 V홈 PCB 분리기
1. CNVC10A는 무엇에 사용됩니까?
CNVC10A는 인라인 V홈 PCB 디패널링을 위해 설계되었으며, 특히 삽입 공정 후 다중 PCB 패널 분리에 적합합니다. PCB 로딩, 절단 및 언로딩을 자동으로 처리하여 생산 효율성과 일관성을 향상시킵니다.
2. 이 기계와 호환되는 PCB 유형은 무엇입니까?
이 기계는 V홈 FR4, 알루미늄 및 표준 패널화된 디자인의 기타 강성 PCB와 호환됩니다. 지원되는 최대 절단 영역은 300mm x 300mm입니다.
3. 작동이 완전 자동입니까?
예. CNVC10A는 레일 기반 PCB 로딩, 스핀들 구동 절단 및 벨트 또는 고정 장치 기반 PCB 언로딩을 포함한 완전 자동 작동을 지원합니다. 대량 인라인 생산 환경에 이상적입니다.
4. 어떤 제어 시스템을 사용합니까?
이 기계는 Weinview (Weineng) 터치 스크린 HMI와 결합된 안정적인 PLC 제어 시스템을 사용하여 쉽고 직관적인 매개변수 설정 및 모니터링을 위한 사용자 친화적인 인터페이스를 제공합니다.
5. 절단 정확도는 얼마나 됩니까?
반복성: ±0.01mm
절단 정확도: ±0.05mm
이는 섬세한 PCB에 대한 최소한의 응력과 높은 정밀도를 보장합니다.
6. 어떤 안전 기능이 포함되어 있습니까?
CNVC10A는 작업 영역 주변에 광전 안전 센서를 장착했습니다. 작동 중 사람의 손이나 물체가 감지되면 부상이나 사고를 방지하기 위해 기계가 자동으로 일시 중지됩니다.
7. 절단 중 PCB는 어떻게 이송되고 고정됩니까?
공급: 레일 운송으로.
이식: 진공 흡착 노즐 또는 클램핑 시스템은 안정적인 위치 지정을 보장합니다.
배출: 벨트 컨베이어 또는 고정 장치 모듈.
8. 스핀들 속도와 절단 속도는 얼마입니까?
스핀들 속도: 0–4000 RPM
절단 속도: 0–100 mm/s 조절 가능
이들은 PCB 재료 및 생산 요구 사항에 따라 구성할 수 있습니다.
9. 전력 및 공기 요구 사항은 무엇입니까?
전원 공급 장치: AC 220V, 50Hz
공기 공급 장치: 0.5–0.7MPa 압축 공기
10. 기계 치수와 무게는 얼마입니까?
크기: 1700 × 1150 × 1650mm (배출 모듈의 경우 400mm 추가)
무게: 1100 kg
11. 흐름 방향을 사용자 정의할 수 있습니까?
예, SMT 생산 라인의 레이아웃에 맞게 흐름 방향을 왼쪽에서 오른쪽 또는 오른쪽에서 왼쪽으로 설정할 수 있습니다.
12. 애프터 서비스 및 기술 지원을 제공합니까?
예, 원격 지원, 기술 컨설팅, 예비 부품 공급 및 필요한 경우 현장 서비스를 포함한 포괄적인 애프터 서비스를 제공합니다.
