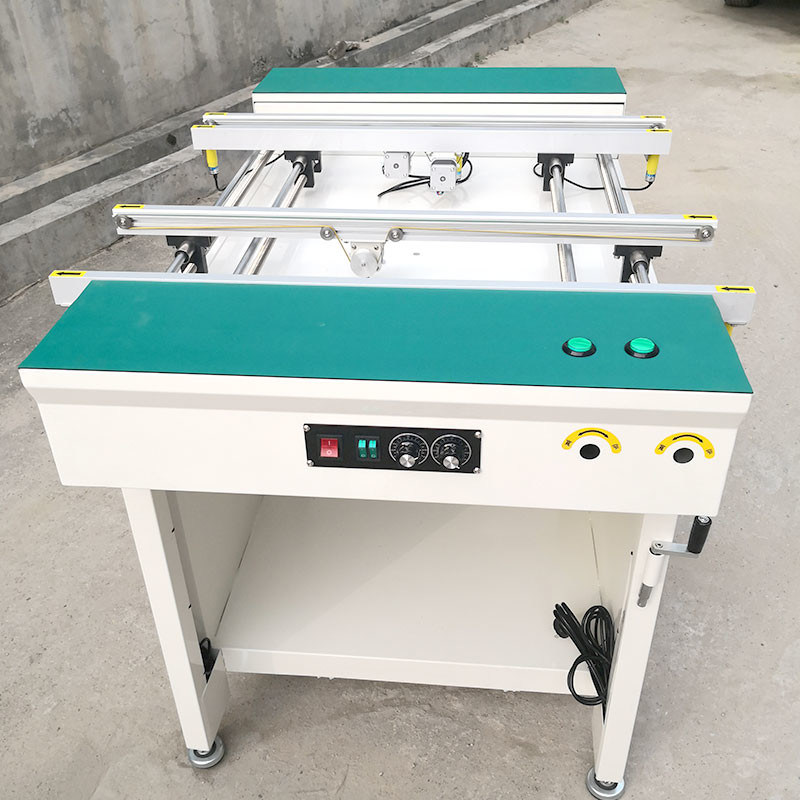

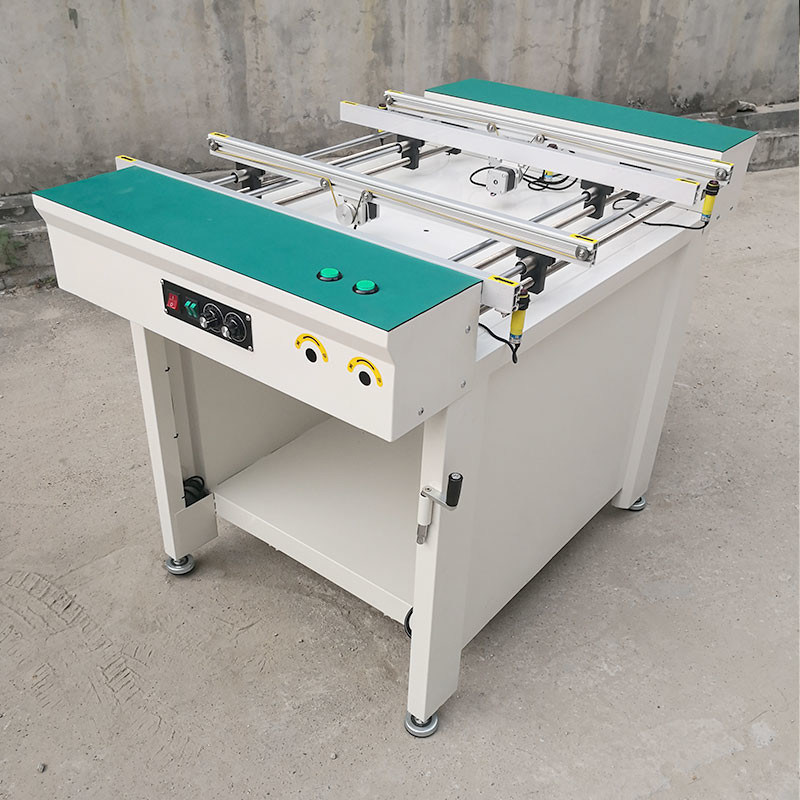

600MM 이중 궤도 연결 PCB 벨트 컨베이어 검사 테스트 220V 50Hz

600MM 이중 궤도 연결 PCB 벨트 컨베이어 검사 테스트 220V 50Hz

PCB 이중 트랙 연결 컨베이어, SMT 복선 컨베이어

사양에스MT 복선 컨베이어

1. 특징
이 제품은 강판재질로 판금으로 용접되어 있으며, 표면은 정전기로 분사되어 소성되며 색상은 컴퓨터 백색이다.
그것은 PCB 보드 전송, 검사, 테스트, 버퍼 연결 및 생산 라인의 기타 기능에 널리 사용됩니다.
두 장치 사이를 연결하고 버퍼링하는 주요 장치 중 하나가 있습니다.
두 개의 장치를 개별적으로 연결할 수 있고 세그먼트 또는 그룹으로 사용할 수도 있으며 기술 매개 변수에 지정된 사양의 PCB 보드를 처리할 수도 있습니다.
2. 기술적인 매개변수
(1) 레일 길이: 600MM (고객 요구 사항에 따라 사용자 정의 가능)
(2) 가로장 폭 범위: 50MM---350MM
(3) 지면에서 벨트 표면의 높이: 900mm±50mm
(4) 가이드 레일 고정 측: 전면 및 후면 고정은 선택 사항입니다.
(5) PCB 전송 방향: 왼쪽-오른쪽-왼쪽, 옵션
(6) 공급 속도: 0M/min---4M/min, 조정 가능
(7) 가이드레일 양단 연장길이(100mm)
(8) 작동 전원 공급 장치: 220V, 50Hz
(9) 소비 전력: 약 15W
(10) 장비의 대략적인 무게: 65KG
(11) 외관 크기: 600MM*700MM*900MM±50MM
셋, 주요 기능
도킹 스테이션에는 SMEMA 신호 인터페이스가 있습니다.
상부 및 하부 장치에 연결할 수 있습니다.도킹 스테이션에 보드가 없으면 전면 장치에 보드 요구 신호를 보냅니다.보드가 전면 광 감지 위치 또는 끝에 도달하면 후면 장치가 일시적으로 작동하지 않습니다 보드가 필요할 때 벨트가 작동을 멈추고 둘 다 광전 센서가 장착되어 있습니다.이 때 후면 기기에 보드 신호를 주고 후면 기기에 기판이 필요할 때 도킹 스테이션의 벨트가 다시 작동하기 시작하여 후면 기기에 보드를 공급합니다.후면 장치에 일시적으로 보드가 필요하지 않은 경우 PCB 보드는 도킹 스테이션에서 대기 중입니다.주차 공간에 보드가 있으면 선단 장비를 제어하여 작업을 중단하고, 도킹 스테이션에 빈 공간이 있을 때 선단 장비를 자동으로 활성화할 수 있습니다.
넷째, 전송 원리
(1) 도킹 스테이션의 컨베이어 벨트는 정전기 방지 와이드 원형 벨트입니다.가이드 레일의 양쪽에 있는 벨트는 변속기 스프로킷을 통해 동일한 15W 가변 속도 모터에 의해 구동됩니다.모터의 시작과 정지는 상부 및 하부 장비의 공급 및 수요 보드에 의해 신호됩니다.제어, 첫 번째, 중간 및 끝 부분에는 모두 광전 센서가 장착되어 있어 가이드 레일에 PCB 기판이 있는지 여부를 감지할 수 있습니다.
(2) 가이드 레일은 고정 가이드 레일과 이동 가이드 레일로 구분됩니다.가동 가이드 레일의 너비는 2개의 연동 슬라이딩 로드로 조정됩니다.

다섯, 기계 특성
(1) 고객 요구 사항에 따라 제어 보드 또는 PLC 프로그램에 의해 제어됩니다.
(2) 광전 센서는 머리, 중간 및 꼬리의 양쪽 끝에 설치됩니다.
(3) IO 신호 인터페이스 포함;
(4) 가이드 레일은 50MM --- 350MM로 조정할 수 있습니다.
(5) 공급 속도는 전송으로 조정할 수 있습니다.
(6)지면에서 벨트의 높이를 조정할 수 있습니다.
(7) 강철 프레임 구조는 견고하고 내구성이 있으며 상부 및 하부 장비 연결 플레이트와 기계적으로 연결할 수 있습니다.
(8) 광센서 위치를 이동하여 정지 위치를 마음대로 설정할 수 있습니다.
