5mm PCB를 위한 3D 인라인 SPI PCB SMT 검사 기계 오른쪽에서 왼쪽

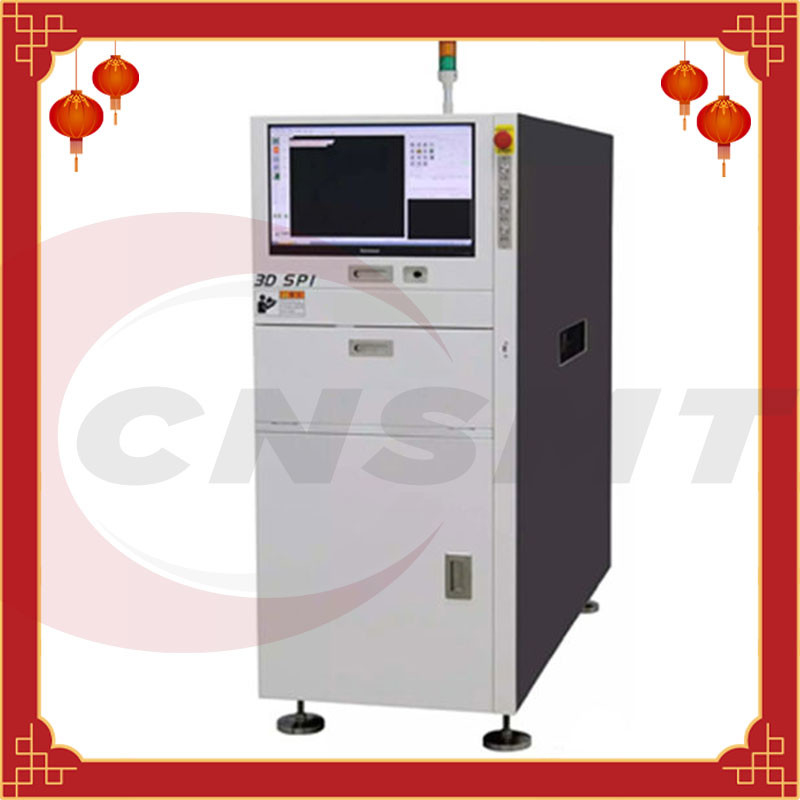

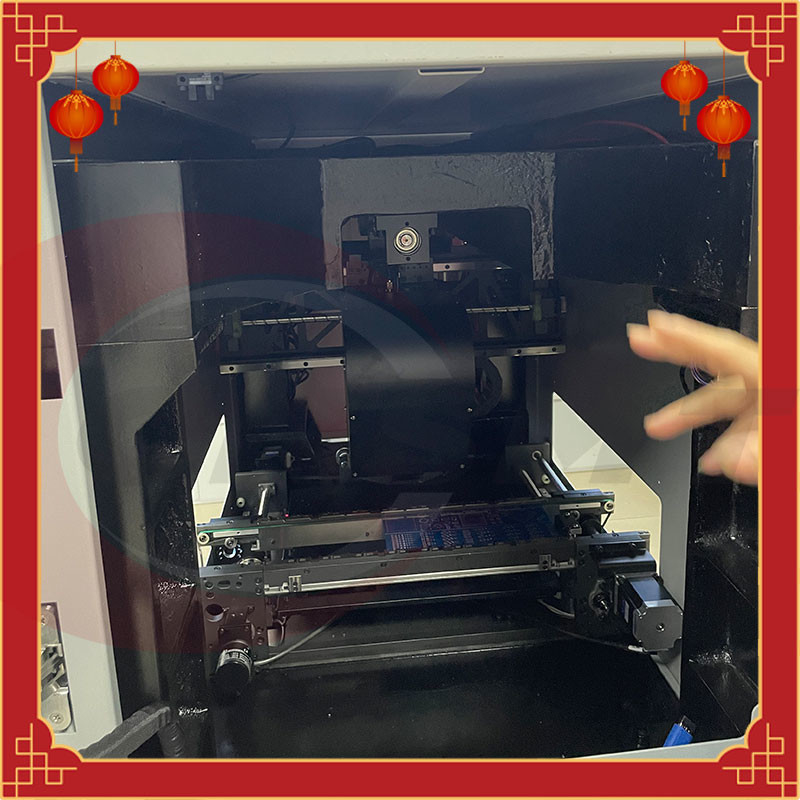

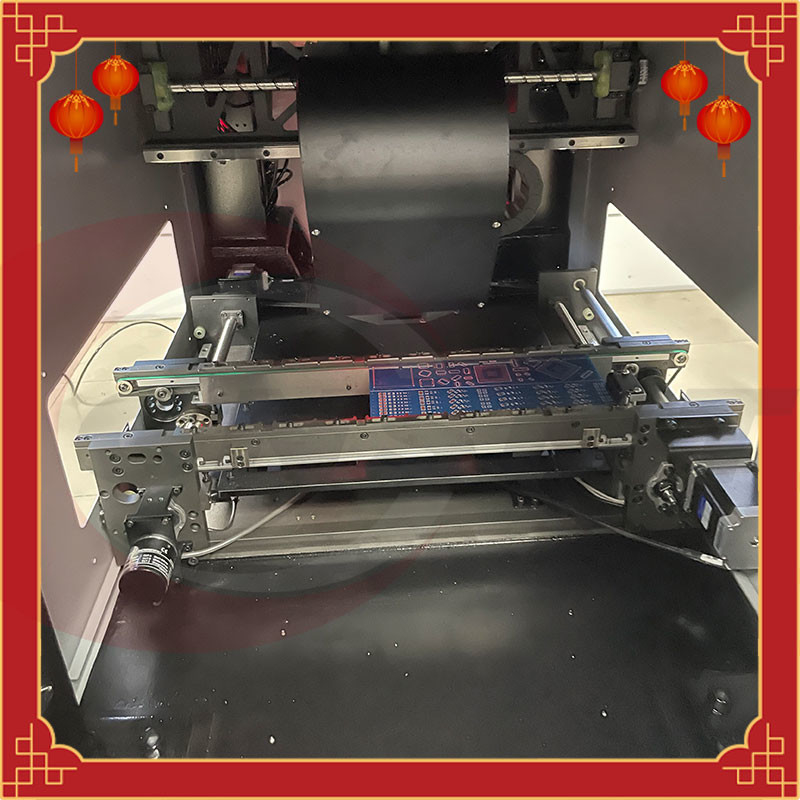

3D 인라인 SPI PCB 검사기 -CNSMT-8650M
CNSMT는 SPI, 솔더 페이스트 검사 시스템, AOI, 자동 광학 검사 시스템 및 기타 SMT PCB 검사 장비를 포함하여 중국에서 PCB 검사 시스템 기계의 가장 강력한 제조 업체 중 하나입니다.
우리는 SMT 분야에 전문 개발 팀이 있으며 최고의 속도와 최고의 품질의 PCB 검사 기계를 제공합니다.
이 기계가 필요한 경우 즉시 저희에게 연락하십시오!
사양:
| 온라인 3D SPI SH시리즈 | ||||||
| 1 | 안건 | 모델 | SH8650M | SH8650L | SH8650XL | SH1250L |
| 2 | 테스트 내용 | 불량 감지 유형 | 더 적은 주석, 날카롭게, 단락, 오프셋, 모양 | |||
| 삼 | 표준 검사 항목 | 면적, 높이, 부피, 위치, 단락 | ||||
| 4 | 솔더 페이스트 높이 감지 범위 | 0~500μm | ||||
| 5 | 최소 측정 크기 | 50*50μm | ||||
| 6 | 최대 패드 크기 | 12*12mm | ||||
| 7 | 최소 패드 피치 | 100μm | ||||
| 8 | 광학계 | 감지 원리 | 다색 벡터 경계 측정 방법 및 프로그래밍 가능한 스트라이프 유형 삼각 측량 높이 측정 방법 | |||
| 9 | 높은 정밀도 | 1μm | ||||
| 10 | 높은 해상도 | 0.35μm | ||||
| 11 | 카메라 브랜드 | 독일 IDS | ||||
| 12 | 카메라 픽셀 | 530만 / 1200만 | ||||
| 13 | 렌즈 수 | 듀얼 렌즈 | ||||
| 14 | 광원의 수 | 6 광원 | ||||
| 15 | FOV 크기 | 32*24.5mm/35.5*28mm/44.2*35mm | ||||
| 16 | 광학 해상도 | 12μm/14μm/17μm | ||||
| 17 | 감지 속도 | 0.38초/FOV | ||||
| 18 | 소프트웨어 부분 | 소프트웨어 언어 | 중국인 | |||
| 19 | 프로그래밍 소프트웨어 | 오프라인 프로그래밍 | ||||
| 20 | 프로그래밍 시간 | 5~10 분 | ||||
| 21 | 프로그래밍 모드, 데이터 유형 | Gerber Data 274D/274X, PCB 스캐닝 그림 프로그래밍 | ||||
| 22 | 오프라인 프로그래밍 소프트웨어 | 표준 오프라인 프로그래밍 소프트웨어 | ||||
| 23 | SPC 데이터 수집 분석 및 공정 모니터링 소프트웨어 | 표준 SPC | ||||
| 24 | 하드웨어 부품 | 프레임 구조 | 일체형 주물, 스크류 로드, 가이드 레일 | |||
| 25 | 구동 방식 | 서보 모터 | ||||
| 최소 PCB 크기 | 55*55mm | |||||
| 26 | 궤도 모드 | 단일 가이드 | ||||
| 28 | 최대 PCB 크기 (Mm) |
400*350 | 600*500 | 700*460 | 1200*500 | |
| 29 | PCB 매개변수 | 0.5~5.0mm ≤5.0kg | ||||
| 30 | PCB 허용 부품 높이 | 상단: 20mm, 하단: 25mm | ||||
| 31 | PCB 공정 가장자리 폭 | 2~3mm | ||||
| 32 | 레일 폭 조정 방법 | 수동/자동 너비 조정 | ||||
| 33 | PCB 포지셔닝 및 클램핑 방법 | 상부 포지셔닝, 실린더 클램핑 | ||||
| 34 | 레일 높이 | 900±20mm | ||||
| 35 | 트랙 확장 | 엔트리 포트 연결 테이블 저장 가능, 길이: 200mm, 무료 제공 가능 | ||||
| 36 | PCB 전송 방향 | 왼쪽에서 오른쪽/오른쪽에서 왼쪽(초기 설정) | ||||
| 37 | 컴퓨터 부품 | 컴퓨터 호스트, 디스플레이 | i7 CPU, 16G, 1TB, 22인치 LCD(1920X1080) | |||
| 38 | 운영 체제 | 윈도우 7 64비트 | ||||
| 39 | 바코드 스캐닝 기능 | 카메라 직접 스캔, 외부 바코드 건(옵션) | ||||
| 40 | 장비 요구 사항 | 장비 크기(L*D*H) (mm) |
630*1620*1470 | 830*1620*1470 | 930*1535*1500 | 1700*1150*1500 |
| 41 | 전원 사양 | AC190~230V 50/60Hz 1KVA | ||||
| 42 | 일의 압박감 | 0.35~0.6mpa | ||||
| 43 | 장비 중량(Kg) | 1200kg | 1300kg | 1200kg | 1500kg | |
깃털:
3D SPI를 선택하는 이유
솔더 페이스트 검사 시스템(SPI)은 크게 2차원(2D) 검사와 3차원(3D) 검사로 구분된다.2D 솔더 페이스트 품질 검사는 일반적으로 솔더 페이스트 품질 결함 중 "주석이 적음", "주석이 많음", "브리징" 및 "오염"만 감지할 수 있지만 3차원 두께, 부피 및 모양 결함은 감지할 수 없습니다. 솔더 페이스트.
전자 기술의 급속한 발전으로 전자 제품은 점점 더 복잡해지고 SMD 구성 요소는 더욱 정교해지고 있습니다.
표면 실장 장치의 부피가 점점 작아지고 핀과 트레이스가 밀도가 높아져 구성 요소의 크기가 작아지고 솔더 페이스트의 3차원 두께 및 부피 감지가 점점 더 중요해지고 있습니다.
2D SPI 솔더 페이스트 인쇄 품질 검사는 솔더 페이스트의 품질을 진정으로 종합적으로 평가할 수 없습니다.솔더페이스트 3D 테스팅 기술은 2D 플래너 테스트에서 다룰 수 없는 문제(솔더페이스트의 3차원 두께와 부피)를 해결하기 위해 생산, 사용된다.
솔더 페이스트 3D SPI 측정 기술은 레이저 스캐닝 방식을 사용하여 솔더 페이스트의 각 지점에 대한 3D 데이터를 얻음으로써 한 라인이 아닌 수백 라인을 통해 솔더 페이스트의 인쇄 품질을 판단할 수 있습니다.
왜 우리를 선택 했죠:
중국의 PCB 제조 공장에 3D SPI 솔더 페이스트 테스트 장비를 사용하는 것은 주로 수입품에 의존하며 이는 매우 고가입니다.
따라서 독립적인 지적 재산권을 가진 3D 솔더 페이스트 테스트 장비는 중국 PCB 제조 산업 및 IC 산업에 매우 중요합니다.
CNSMT는 전문 솔더 페이스트 인쇄 검사 장비 3D SPI 및 R&D, 제조, 판매 및 서비스를 통합하는 자동 광학 검사 장비 AOI의 고급 브랜드 제조업체입니다.
CNSMT의 R&D 팀은 대만과 중국의 수석 해외 엔지니어로 구성되어 있습니다.핵심 기술은 다수의 발명 특허 및 응용 특허를 획득했습니다.
3D SPI의 원리 및 검출 방법
SPI(SolderPaste Inspection)는 솔더 페이스트 검사 시스템을 말합니다.주요 기능은 볼륨, 면적, 높이, XY 오프셋, 모양, 브리지 등을 포함하여 솔더 페이스트 인쇄 품질을 감지하는 것입니다. 매우 작은 솔더 페이스트를 빠르고 정확하게 감지하는 방법,
일반적으로 PMP(위상 변조 프로파일 측정 기술로 번역된 중국어) 및 레이저(중국어로 번역된 레이저 삼각 측량 기술)의 검출 원리를 채택합니다.
