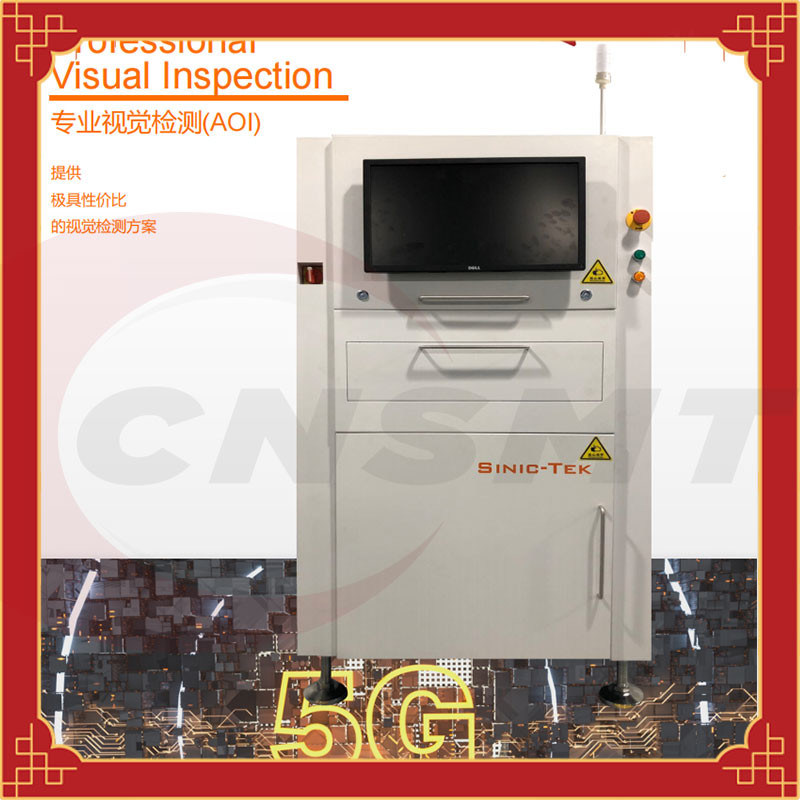

3D AOI, CNSMT-S510 고급형 3D 자동 PCB 검사기

◆ PSLM PMP 프로그래밍 가능한 위상 프로파일 변조 측정 기술

◆ 4/8 방향 투영 동기 구조 조명 기술

◆ 측정항목 : 결손부, 오프셋, 회전, 3차원 극성, 반전부, OCV, 직립, 측위, 묘비, 용접불량 등

◆ 솔더 접합 검사 항목: 솔더 팁, 솔더 부피 백분율, 주석 증가, 주석 감소, 브리징, 홀 플러깅, 주석 상승, 패드 오염 등.

◆ 가장 작은 감지 요소: 01005(영어)

◆ XY 정확도: 10um

◆ 높은 반복 정확도: <1um(4sigma)

◆ 감지 영역: 450x450mm

◆ 초고 프레임 레이트 고정밀 산업용 카메라를 탑재한 텔레센트릭 렌즈

◆ 감지 속도: 0.45초/FOV

◆ 마크 포인트 인식 : 0.5초/각

◆ 최대 감지 높이: 10mm

◆ 보드의 구성 요소 높이: 50mm

◆ 구부러진 PCB의 최대 측정 높이: ±5mm

◆ 운영 체제: Windows 10 Professional(64비트)

◆ 5분 프로그래밍, 원 키 작동

◆ SPC 공정 기술 제어

실제 3D 이미지
물체의 색상, 표면, 재질에 영향을 받지 않음
최대 65m의 특수 형상 부품 감지 가능
추가 테스트 필요 없음
PCB 휨, 이물질, 오염을 동시에 검출 가능
3DAOI 검사 항목: 누락된 부품, 오프셋, 묘비, 측면 기립, 주석 많음, 주석 감소, 높이, 잘못된 납땜, 잘못된 납땜, 부동 높이, 들어 올린 발, 등반 주석, 핀 및 PCB 그린 오일로 측정할 수 있는 이물질 , 플라잉 소재, OCV 기술이 잘못된 부품을 감지하고 반전합니다.

2. 3DAOI의 주요 응용 분야

3D AOI는 높은 테스트 정확도(0.4um)로 인해 자동차 전자, MINI LED 칩 테스트, 반도체 패키징, 메모리 칩 및 다양한 실장 회로 기판에 널리 사용됩니다.
