2D Jutze Aoi 검사 SMT 검사 기계 M 크기 오프라인 60Hz

2D Jutze Aoi 검사 SMT 검사 기계 M 크기 오프라인 60Hz

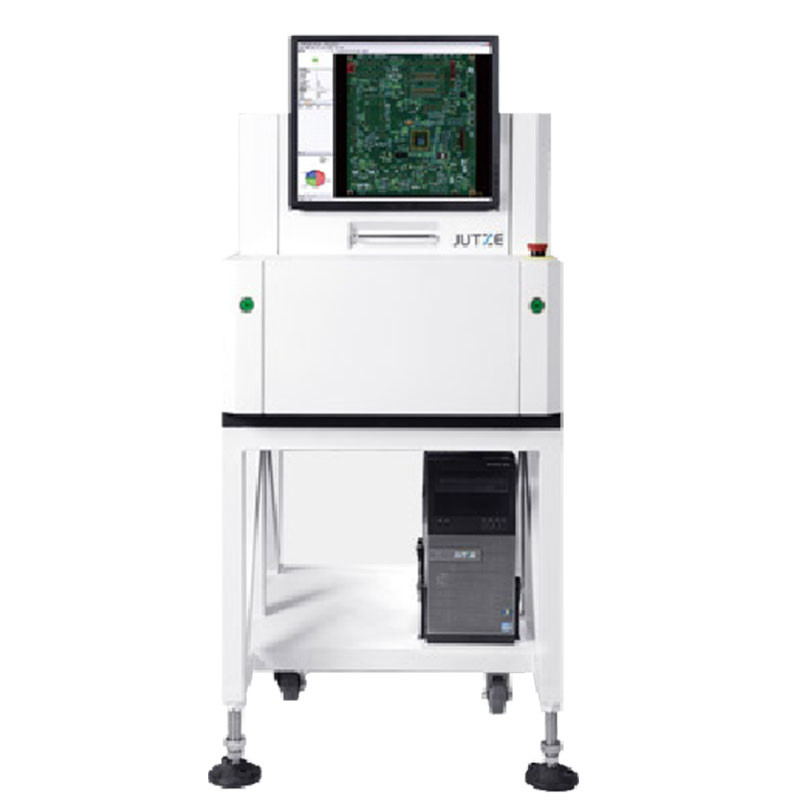

M사이즈 오프라인 2D AOI, JUTZE 이코노미 PCB 검사기 CNSMT-2000D

장치 유형: M 사이즈 오프라인 2D AOI
적용 가능한 기판: 50mm x 50mm-330mm x 250mm
기판 두께: 0.4mm-3.0mm
해상도: 12um(5um-17.5um 옵션)
치수：W625×D847×H1300(mm)
무게: 168KG

오류 유형
패치 전 주석 솔질 후: Bridge-shift-Wuxi-insufficient 주석
리플로우 솔더링 전 실장 후: 변위, 누출, 극성, 스큐, 구부러진 다리, 잘못된 부품
리플 로우 솔더링 또는 웨이브 솔더링 후: 주석 감소/주석 추가, 주석 단락 없음
PCB 산업 베어 보드 검사
주요 특징
1) 고속 검사 시스템
PCB 기판 실장 밀도와는 관련이 없습니다.
2) 빠르고 편리한 프로그래밍 시스템
그래픽 인터페이스에서
설치 후 데이터를 사용한 자동 데이터 감지
구성 요소 데이터베이스를 사용하여 검사 데이터를 빠르게 편집
3) 풍부한 전용 다기능 감지 알고리즘과 감지를 위한 바이너리 또는 그레이 레벨 광학 이미징 처리 기술 사용
4) 검출된 부품의 순간적인 위치 변화에 따라 검출창의 자동 보정을 수행하여 고정밀 검출을 실현
5) PCB 보드에 직접 잉크로 마킹하거나 작동 표시부에 그래픽 오류 표시를 사용하여 전기를 확인하십시오.
상대적 비교
수동 검사 AOI 검사
pcb<18*20 패드의 수천 미만
사람 중요 보조 검사
시간 정상
지속성은 사람마다 다릅니다(나쁨) 좋음
신뢰성은 사람마다 다릅니다(나쁨) 더 좋음
정확도는 사람마다 다르며 오류율이 높음
시간의 길이
및 또는 반전
일반적인 논리 연산

AOI의 구현에는 다음과 같은 두 가지 주요 목표가 있습니다.
최종 품질
제품이 생산 라인을 떠날 때 제품의 최종 상태를 모니터링합니다.생산 문제가 매우 명확하고 제품 혼합이 높고 수량과 속도가 핵심 요소일 때 이 목표가 선호됩니다.AOI는 일반적으로 생산 라인의 끝에 배치됩니다.이 위치에서 장비는 광범위한 공정 제어 정보를 생성할 수 있습니다.
프로세스 추적
검사 장비를 사용하여 생산 공정을 모니터링합니다.여기에는 일반적으로 자세한 결함 분류 및 구성 요소 배치 오프셋 정보가 포함됩니다.제품 신뢰성이 중요하고 소량의 대량 생산, 안정적인 부품 공급이 중요할 때 제조업체는 이 목표를 우선시합니다.이를 위해 종종 검사 장비를 생산 라인의 여러 위치에 배치하여 특정 생산 상태를 온라인으로 모니터링하고 생산 공정 조정에 필요한 기반을 제공해야 합니다.
