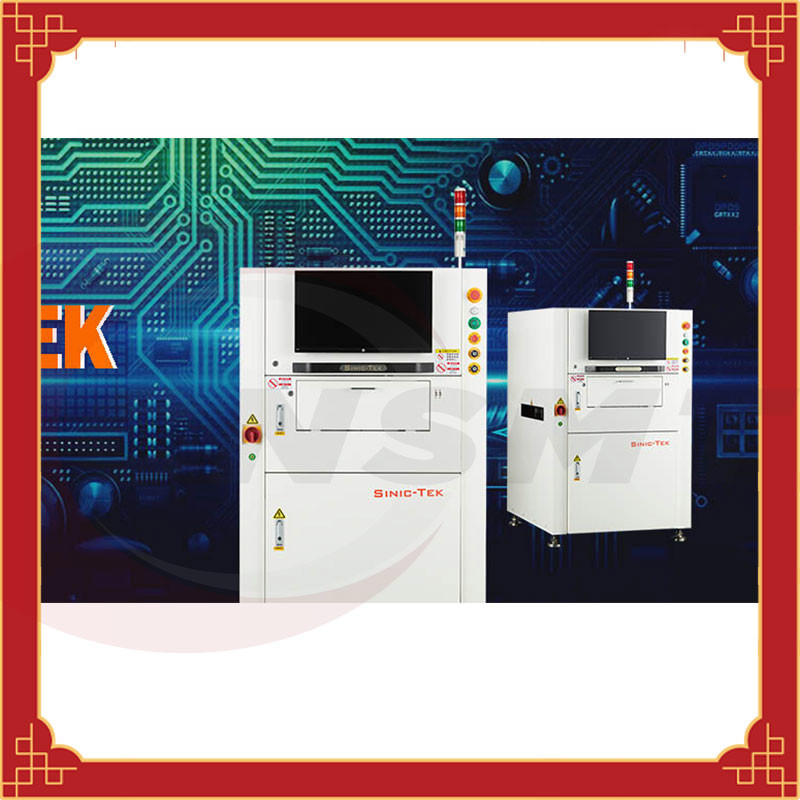

단 하나 궤도 SMT 검사 기계 고속 3D 땜납 풀 검열제도

단 하나 궤도 SMT 검사 기계 고속 3D 땜납 풀 검열제도

단일 트랙 고속 3차원 솔더 페이스트 검사 시스템

◆ PSLM PMP 프로그래밍 가능한 위상 프로파일 변조 측정 기술

◆ 검사항목 : 체적, 면적, 높이, XY 오프셋, 형상

◆ 불량 감지 유형: 인쇄 누락, 주석 많음, 주석 감소, 주석 연속, 오프셋, 모양 불량

◆ 가장 작은 감지 요소: 01005(영어)

◆ 정확도: XY 방향 <10um;높이=0.37um

◆ 반복성 정확도: height<1um(4sigma);면적/부피<<1%(4시그마)

◆ 510x505mm PCB 캐리어 보드 크기;470x470mm 검사 영역

◆ 초고 프레임 레이트 고정밀 산업용 카메라

◆ 감지 속도: 0.42초/FOV

◆ 마크 포인트 인식 : 0.3초/각

◆ 최대 감지 높이: +/-450um

◆ RGB Tune Red, Green, Blue 3색 조명 측정 특허 기술(ZL201310040181.6)

◆ D-Lighting 프로젝션 3D 측정 특허 기술(ZL201010196473.5)

◆ 3점 사진 매칭 기능이 있는 바코드 인식 기능

◆ IMS 시스템 기능 접근

◆ 운영 체제: Windows 10 Professional(64비트)

◆ 5분 프로그래밍, 원 키 작동

◆ SPC 공정 기술 제어
