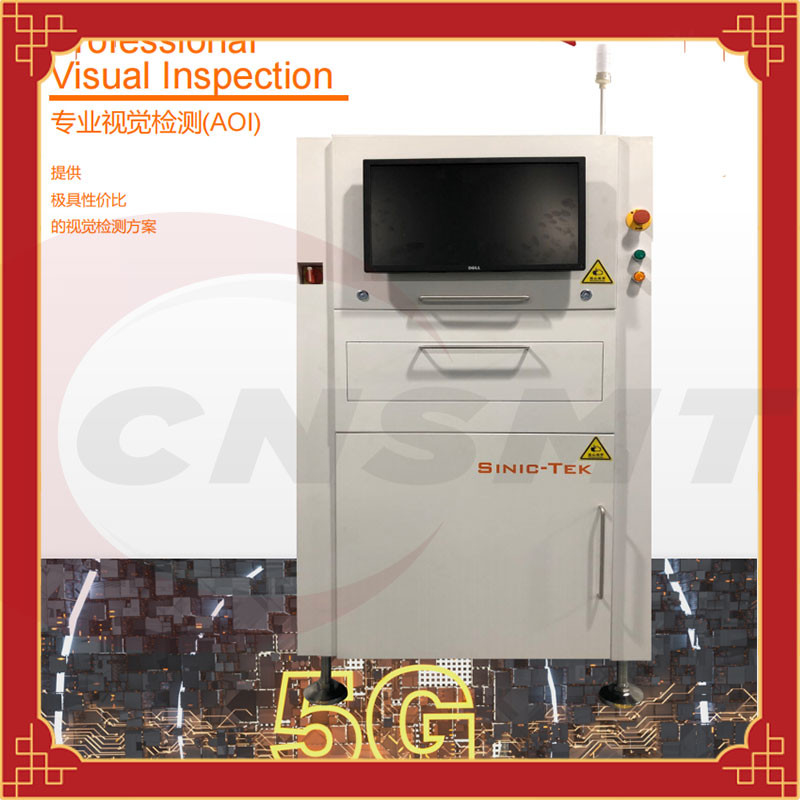

2D AOI 인라인 SMT 검사 기계 온라인 자동 광학 검사 장비
SMT 2D 인라인 AOI 검사 기계, 전문 온라인 육안 검사
CNSMT AOI는 왜곡 없는 텔레센트릭 렌즈와 다중 기준점 보정 방법을 사용합니다.
그리고 패드와 본체의 이중 위치 지정을 포함하여 감지 창의 자동 위치 지정은 보드의 문제를 해결합니다.
변형으로 인한 프레임 편차는 오경보를 크게 줄입니다!
우리의 AOI는 다단계 색상 선택을 채택하고 재료의 색상이 좋지 않습니다.
다른 호환성이 더 높습니다!재료 색상 차이로 인한 오경보를 효과적으로 방지하십시오!
사양:
| 이미징 시스템 | 모노레일 온라인 머신-S510 | 더블 트랙 온라인 머신-S510D | 하향 조명 온라인 머신-M300 | 양면포토온라인머신-M400 |
| 카메라 | 표준 구성: 500만 화소 산업용 카메라(옵션: 1200만 화소 산업용 카메라) | 표준 구성: 1200만 화소 산업용 카메라 | ||
| 렌즈 | 텔레센트릭 렌즈 | |||
| 광원 | RGB 3색 조명 | |||
| 해결 | 표준 구성: 15um(10um 옵션) | 표준 구성: 16um(10um 옵션) | ||
| 시야 | 500만 화소 산업용 카메라: 10um: 24*20mm 15um: 36*30mm 1200만 화소 산업용 카메라: 10um: 40*30mm 16um: 64*48mm |
|||
| 스포츠 플랫폼 | ||||
| 측정 가능한 보드 크기 | 420mm*350mm | 단일 선로 전송: 420mm*560mm 복선 전송: 420mm*310mm | 510mm*460mm | |
| 보드 두께 범위 | 0.3~5mm | |||
| 클립 폭 | 3mm | |||
| 상하 클리어 높이 | 공장 표준: 상단:30mm BOT:30mm 최대 조정 가능: 상단: 45mm BOT: 45mm |
공장 기준: BOT: 30mm 최대 조정 가능: BOT: 50mm |
공장 표준: 상단:50mm BOT:30mm 최대 조정 가능: TOP:50mm BOT:50mm |
|
| 최대 보드 중량 | 5KG | 7KG | ||
| 감지 속도 | 250~300ms/FOV | |||
| X, Y 운동 | 서보 모터 | |||
| 장비 사양 | ||||
| 운영 체제 | 윈도우10 64비트 | |||
| 전원 공급 장치 | AC220V, 50/60Hz | |||
| 기압 | 0.5Mpa | |||
| 트랙 높이 | 900±20mm | 730±20mm(스페이서 추가 가능) | ||
| 기계 무게 | 약 600KG | 약 800KG | 약 600KG | 약 730KG |
| 기계 크기 | L890*W990*H1560mm (경고등 제외) |
L890*W1380*H1560mm (경고등 제외) |
L990*W1400*H1100mm (경고등 제외) |
L990*W1400*H1600mm (경고등 제외) |
| 테스트 항목 | ||||
| SMT 테스트 항목: | 잘못된 부품, 누락된 부품, 반전, 오프셋, 묘비, 측면 서 있음, 뒤집힘, 손상됨, 단락 | |||
| 주석 감소, 가상 납땜, 빈 납땜, 접착제 오버플로, 노출된 구리, 핀 상승, 핀 변형 | ||||
| THT 테스트 항목: | Wuxi, 적은 주석, 더 많은 주석, 보이드, 단락, 노출된 구리, 잘못된 솔더, 묻힌 발, 솔더 볼, 이물질 | |||
