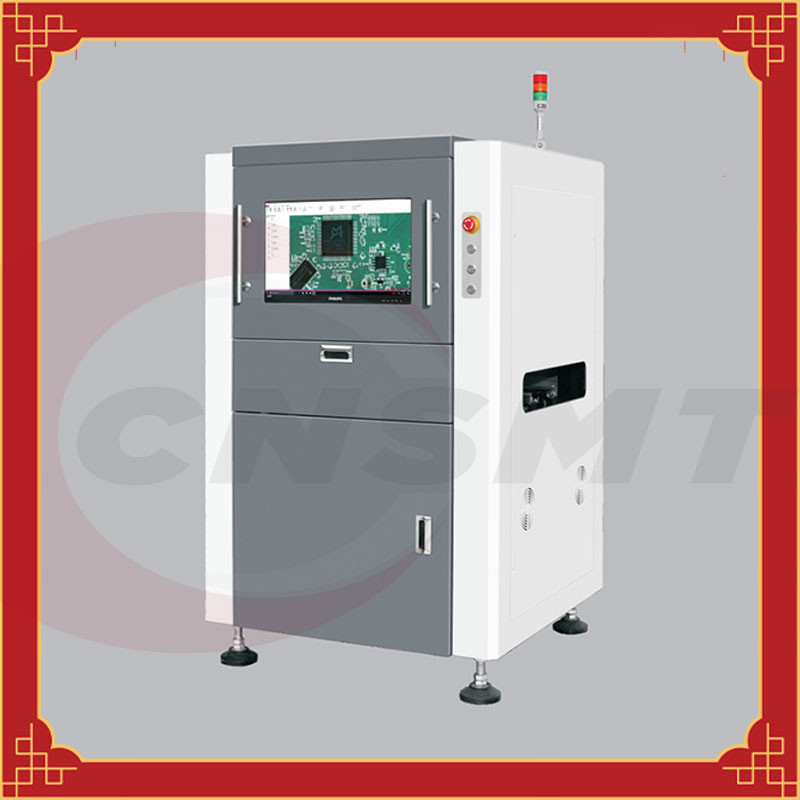

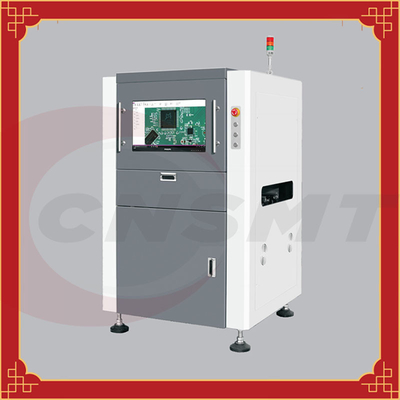

온라인 인라인 자동 광학 검사 시스템 2D SMT PCB AOI 기계
저렴한 2D SMT AOI, 온라인/인라인 자동 광학 검사
| 광학 카메라 | 500만 고속 스마트 디지털 산업용 카메라(옵션) |
| 해상도(FOV) | 표준 15μm/픽셀(FOV: 38mm*30mm에 해당) 10/15/20μm/픽셀(옵션) |
| 광학 렌즈 | 5M 픽셀 레벨 텔레센트릭 렌즈, 피사계 심도: 8mm-10mm |
| 광원 시스템 | 밝은 RGB 동축 링 다각도 LED 광원 |
| 운영 체제 | 윈도우 10 프로페셔널 |
| 컴퓨터 설정 | i3 CPU, 8G GPU 그래픽 카드, 16G 메모리, 120G 솔리드 스테이트 드라이브, 1TB 기계식 하드 드라이브 |
| 기계의 힘 | AC 220V ±10%, 주파수 50/60Hz, 정격 전력 1.2KW |
| PCB 흐름 | 버튼을 통해 좌→우우→좌로 설정 가능 |
| PCB 부목 방식 | 자동으로 열리거나 수축되는 양측 고정 장치 |
| Z축 고정 방식 | 1개 트랙 고정, 2개 트랙 자동 조정 가능 |
| Z축 트랙 조정 방식 | 자동으로 너비 조정 |
| 트랙 높이 | 900±25mm |
| 기압 | 0.4~0.8지도 |
| 기계적 치수 | 경고등 없는 높이 900mm×950mm×1600mm(L×W×H) |
| 기계 무게 | 500kg |
| 선택적 구성 | 오프라인 프로그래밍 소프트웨어, 외부 바코드 건, MES 추적 시스템 인터페이스 개방, 유지보수 스테이션 호스트 |
| 크기 | 50×50 mm~500×325 mm (더 큰 사이즈는 고객의 요구에 따라 주문제작 가능) |
| 두께 | 0.3mm~6mm |
| 보드 무게 | ≤3KG |
| 맑은 높이 | 상단 투명 높이 ≤30mm, 하단 투명 높이 ≤20mm(특별 요구 사항은 사용자 정의 가능) |
| 최소 테스트 요소 | 0201 부품, 피치가 0.3mm 이상인 IC(최대 01005 부품) |
| 솔더 페이스트 인쇄 | 존재, 편향, 적은 주석, 더 많은 주석, 개방 회로, 오염, 심지어 주석 등 |
| 부품 결함 | 부품 누락, 오프셋, 기울어짐, 삭제 표시, 옆으로 서 있음, 뒤집힌 부품, 극성 반전, 잘못된 부품, 손상됨, 여러 부품 등 |
| 솔더 조인트 결함 | 더 적은 주석, 더 많은 주석, 연속 주석, 가상 솔더, 여러 조각 등 |
| 웨이브 납땜 검사 | 삽입 핀, Wuxi, 적은 주석, 더 많은 주석, 가상 땜납, 주석 비드, 주석 구멍, 개방 회로, 여러 조각 등 |
| 빨간색 플라스틱 보드 검사 | 부품 누락, 오프셋, 기울어짐, 삭제 표시, 옆으로 서 있음, 뒤집힌 부품, 극성 반전, 잘못된 부품, 손상, 접착제 오버플로, 여러 부품 등 |
SMT 요구 사항에 CNSMT를 선택하는 이유는 무엇입니까?
이것이 전 세계의 많은 SMT 공장이 CNSMT를 신뢰하는 이유입니다.우리는 판매 후가 아닙니다.우리는 장기적인 비즈니스 관계 후에.
회사 정보
CNSMT는 중국에서 10년 이상의 경험을 가진 SMT 기계 및 솔루션의 선두 제조업체이자 공급업체입니다.그리고 우리는 또한 SMT 상인을 위한 OEM&ODM을 할 수 있습니다, 우리는 SMT 분야에 있는 근원의 광대한 있습니다, 당신이 중고 또는 새로운 SMT 장비 또는 다른 부속이 필요하더라도, 우리는 당신이 제일 질 및 경쟁적인 비용 기계를 얻는 것을 도울 수 있습니다.
우리가 당신을 위해 할 수 있는 일:
※ 우리는 자체 공장에서 SMT 장비 및 장치를 만듭니다.
※ 우리는 생산 기계에 대한 전문 기술 엔지니어 팀이 있습니다.
※ 귀하의 요구 사항에 따라 다양한 SMT 기계를 사용자 정의 할 수 있습니다.
※ 중고 및 신품 SMT 장비를 전 세계에 매입 및 판매하고 있습니다.
※ 우리는 당신에게 SMT 전체 라인 기계를 제공하고 전 세계에 수출
※ 가장 믿을 수 있는 중국 파트너가 되어 드립니다.
우리의 서비스
1, SMT 전체 라인 솔루션
2, SMT 주변기기 제조사
3, SMT 피더, smt 노즐, smt 피더 교정, PCB 트롤리, 피더 트롤리, PCB strorage, SMT 스퀴지 제조 업체
4, 중고 및 새 YAMAHA JUKI FUJI PANASONIC SAMSUNG 및 리플 로우 오븐 프린터 구매 및 판매
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
