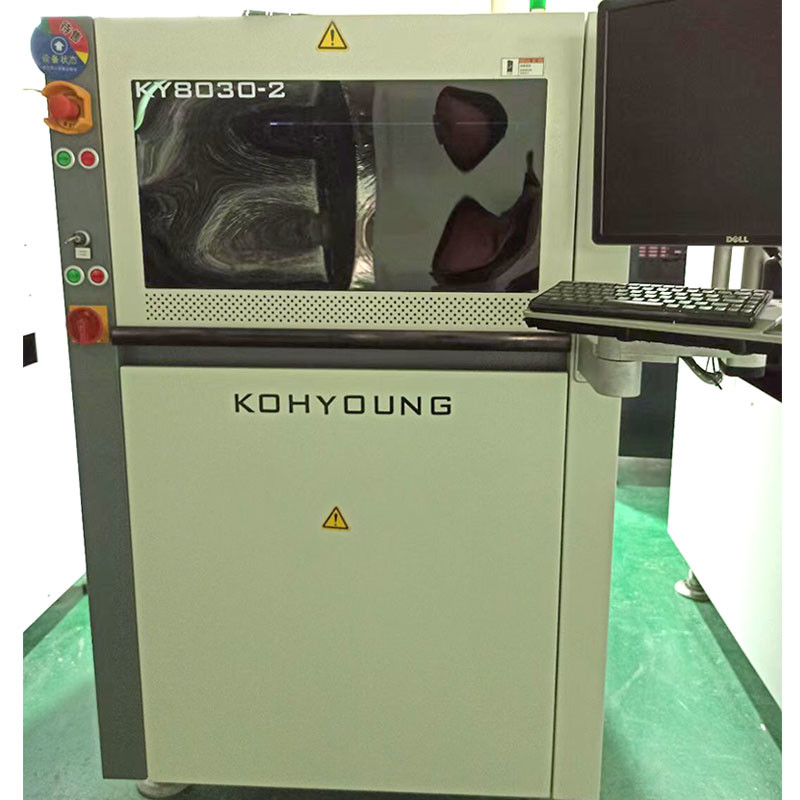

KY8030-2 PCB 3D 땜납 풀 검사 기계 SMT 인라인 상한
KY8030-2 인라인 SPI, 고급 PCB 솔더 페이스트 검사기
3배 빨라짐
여러 퍼즐을 인식할 수 있는 바코드
여러 퍼즐을 인식할 수 있는 바코드
3D SPI + 3D AOI 연결을 통한 공정 최적화
PCB 기판이 휘었을 때 자동으로 보정하는 기능으로
인쇄된 솔더 페이스트의 면적을 정확하게 측정하고 솔더 페이스트의 부피를 계산합니다.
Gao Yong은 이중 광원을 사용하여 그림자 문제를 완전히 해결합니다.
모든 프로그램은 10분 이내에 편집할 수 있습니다.
2D+3D 기술을 이용한 독자적인 SPI 기술
| 3D SPI를 위한 필수 검사 항목 | |||||
| 필요하다 | 해결책 | ||||
| 그림자 문제 해결 | 그림자 및 양방향 조명 조명 시스템을 제거하는 Moore의 기사 기술 | ||||
| 판 굽힘 실시간 보정(2D+3D 방식) | • 보드 굽힘 보정(Pad Referenceing+Z-Tracking) | ||||
| 작동하기 쉬운 | • 리뉴얼 GUI, 컬러 3D 영상 | ||||
| 이물질 감지 | • 3D 이물질 감지 기능(옵션) | ||||
| 테스트 항목 | 테스트 항목 | • 볼륨, 면적, 조정, 오프셋, 브리징, 모양, 동일평면도 | |||
| 잘못된 유형 | • 인쇄 누락, 더 많은 주석, 더 적은 주석, 균일한 주석, 잘못된 모양, 오프셋, 동일 평면도 | ||||
| 탐지 성능 | 카메라 해상도 | 15μm | 20μm | 25μm | |
| FOV/크기 | 30×30mm(1.18×1.18인치) | 40×40mm(1.57×1.57인치) | 50×50mm(1.97×1.97인치) | ||
| 풀 3D 검사 속도 | 22.5-56.1cm²/s (검사 속도는 PCB 및 검사 조건에 따라 다름). | ||||
| 최소 솔더 페이스트 피치 | 100μm(3.94mils) | 150μm(5.91mils) | 200μm(7.87mils) | ||
| 카메라 | • 400만 화소 카메라 | ||||
| 조명 | • IR-RGB LED(옵션) | ||||
| Z 축 해상도 | 0.37μm | ||||
| 높은 정확도(수정 모듈) | -1μm | ||||
| 01005 감지 기능 | <10% at 6 Ó | ||||
| 게이지 R&R(±50% 허용 오차) | |||||
| 최대 감지 크기 | 10×10mm | ||||
| 최대 감지 높이 | • 400μm(옵션 2mm) | 0.39×0.39인치 | |||
| 최소 토지 피치 | • 100μm(150μm 솔더 페이스트 높이) | 15.75mils(选项78.74mils) | |||
| 다양한 컬러 기판에 대응 | • 할 수있다 | 3.94mils(5.91mils锡膏高度) | |||
| 기판 대응 | 트랙 너비 조정 | • 자동적 인 | |||
| 트랙 고정 방법 | • 고정 전면 레일/고정 후면 레일(출고 시 고정) | ||||
| 소프트웨어 | 지원되는 입력 형식 | • 거버 데이터(274X,274D),ODB++(옵션) | |||
| 프로그래밍 소프트웨어 | • ePM-SPI | ||||
| 통계 관리 도구 | SPC 플러스: | ||||
| 히스토그램, X-bar&R-차트, X-bar&S-차트, Cp&Cpk, %Gage R&R | |||||
| 실시간 SPC 및 다중 디스플레이 | |||||
| SPC 경보 | |||||
| KSMART 원격 모니터링 시스템 | |||||
| 조작의 편리성 | • 검사 조건을 설정하기 위해 부품 크기에 따른 라이브러리 생성 | ||||
| KYCal: 카메라/조명/높이 자동 보정 | |||||
| 운영 체제 | • Windows 7 Ultimate 64비트 | ||||
| 애드온 | •1D&2D 핸디 바코드 리더기 | •표준 교정 대상 | <스팬 세인트 | ||
| 솔루션 | |||||
제품 특징
3D 솔더 페이스트 검사(이중 조명)
빠르고 효율적인 생산라인 최적화 3D SPI
이중 채널 조명을 사용하여 그림자 문제 해결
케이스의 신속한 출력을 위해 Easy UI와 SPC Plus 프로그램을 기본으로 탑재하고 있습니다.
M, L, XL 모델 및 이중 차선 시스템을 사용할 수 있습니다.
