온라인으로 자동 광학 검사기 기계 디지털 정전류 SMT AOI 기계

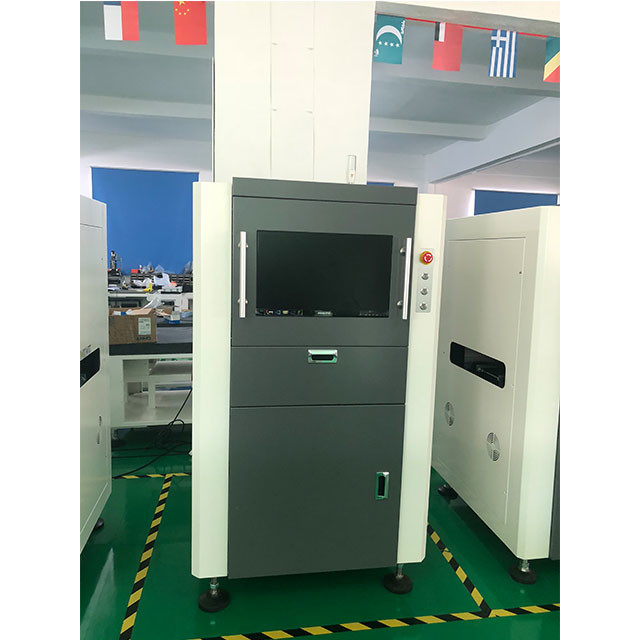

SMT Automatic inline AOI optical inspection machine

An automatic optical inspection machine is also abbreviated as (AOI) machine. CNSMT has always been working to produce more effective products for its consumers. So that they can perform their tasks easily in less time. An automatic inline s810 optical inspection machine is a new production of CNSMT. It helps consumers to automatically inspect the errors in their PCBs.

이 기계는 2개 종류의 실패를 발견할 수 있습니다, 첫번째가 누락 컴포넌트와 같은 치명적 오류입니다. 그것은 비스듬하게 된 성분과 같은 품질 실패를 발견합니다. 이 질 외에, 그것은 소비자들을 위해 이 기계를 대단히 믿을 만하게 하는 여러 다른 특징에 다가갑니다. 이 기사에서,

we are going to share true information about the automatic inline optical inspection machine of CNSMT that is going to be beneficial for you. So if you want to know more about this product, then scroll down to read further this article!

왜 우리가 자동 광학 검사 기계를 사용할 필요가 있습니까?

왜 우리가 수동 방법이 또한 요구될지라도 점검을 위한 이 기계를 사용할 필요가 있습니까? 이러한 기계 특징 안으로 깊이로 뛰어들기 전에 왜 AOI 기계가 사용하도록 중요하다고 논의하도록 하세요. 불구하고, 회로판은 우리가 생각하는 것보다 만들어진 개선에도 지난 몇 년과 비교하여로서 더 복잡하게 되고 있습니다. 이사회의 것 이 복잡성 때문에 수동 방법은 더 이상 회로에 대한 가용 옵션은 없습니다. 우리는 이 목적을 위한 최신 방법을 필요로 합니다.

이사회의 복잡성을 상대하기 위해 우리는 비용이 생산 라인의 초기에 단층을 발견함으로써 최대한 낮게 유지된다는 것을 보증하는 AOI 기계를 사용합니다. 그것은 매우 빨리 땜납과 집결지에서 문제와 단층을 발견합니다. 또한 많은 이사회가 똑같은 문제로 만들어지기 전에 결점이 인지되고 수정된다는 것을 이것은 보증합니다.

씨엔스츠 s810 자동 광학 검사 기계의 기능 :

High-quality Camera:

A high-quality 5 million pixel imported camera is being used in the s810 AOI machine. This camera captures the faults and problems within the PCB assemblies at high speed. The camera should be of good quality to capture the image and produce high-quality results. The camera is placed near the target PCB and requires a good lighting system

강건한 렌즈 :

높은 산업적 말단 동원체 렌즈는 s810 자동 광학 검사에서 사용되고 있습니다. 이것은 아주 쉬움과 검사 과제를 수행하도록 돕고, 어려운 과제를 극복하도록 돕습니다. 이러한 렌즈는 물체의 거리에 상관없이 끊임없이 계속되는 확대를 가지고 있도록 설계되는 중입니다. s820 AOI 정밀검사 기계에 대해 사용되고 있는 이 렌즈의 깊이는 약 5mm. 특수한 요구 사항이 이 렌즈의 높은 깊이에 의해 선택될 수 있다는 것 입니다.

조명 공급원들 :

Three light sources are available in the CNSMT automatic optical inspection machine. The colors of these lights are red, green, and blue. These lights are present in form of a ring. In addition, a white coaxial LED source is also provided. The lighting system helps to enhance the images available and in turn, enables defects to be highlighted more easily.

제품의 다른 지역들을 시험하는 것 :

기계가 익숙한 AOI는 PCB의 다른 지역들을 시험하고 분석합니다. 그것의 고품질 시험 메커니즘은 품질을 보장하기 위해 돕습니다. 게다가, 그것은 미싱 부분, 묘석 광고, 사이드 스탠드와 기타와 같은 문제를 발견합니다. 그것은 또한 납땜 접합부와 물결에서 결점이 점검을 납땜질하는 것을 발견합니다. 그것의 영상 처리 속도는 대한 것입니다 <240millisecond>

컴퓨터 PCB 전송 시스템 :

하부인 것 고쳐지고 그것이 큰 접시의 굽힘을 허락합니다. 골무 기능은 큰 접시의 굽힘을 보정하는데 사용될 수 있습니다. 그것은 자동 입력을 허락하고, 플레이트를 나갑니다. 그들이 원한 것처럼 소비자들은 자동적으로 시스템의 폭을 조정할 수 있습니다. 게다가, 우리가 플레이트의 위치를 바꿀 수 있는 기계에서 버튼이 있습니다.

X-Y platform:

엑스와이 플랫폼은 벡터 계산을 기반으로 하는 AOI 기계로 또한 존재합니다. 카메라는 결점을 발견하는 그것의 기능을 수행하기 위해 양쪽 Ｘ와 Ｙ 방향으로 이동할 수 있습니다. PCB는 점검을 위해 고쳐지고 있습니다. 그것은 500 밀리미터 / Ｓ의 속도로 이동합니다. 그리고 그것의 위치 결정 정밀도는 대한 것입니다 <10um>

소프트웨어 시스템 :

AOI 기계를 위해 사용되고 있는 소프트웨어 운영 체제는 마이크로 소프트 윈도우 7입니다. 이 OS는 대단히 믿을 만하고, 더 빨리과 정확하게 기능을 수행하는 것을 돕습니다. 이 시스템 소프트웨어는 그것의 그래픽컬 유저 인터패이스 때문에 어떠한 사용자에 의해 쉽게 사용될 수 있습니다.

기계의 OS는 큰 플랫폼을 사용자에게 제공합니다. 사용자는 그래픽 성분을 클릭함으로써 쉽게 그것에 제반 동작을 가지고 다닐 수 있습니다. 게다가, 이 OS는 탄력적이고 안전합니다.

작동하도록 쉽습니다 :

This automatic inline inspection machine is very easy to operate and use. Almost everyone can understand it easily as its keyboard system is available both in Chinese and English versions. It also provides support to offline programming and debugging.

다중기계 제어 :

자동 광학 검사 기계의 또 다른 엄청난 기능은 그것이 단말 제어를 통하여 똑같은 모델의 다중 터미널을 취급할 수 있다는 것입니다. 그것은 또한 네트워킹 기능으로 구성됩니다. 그것은 NG 단말기와 네트워크될 수 있습니다. 또한, 그것은 수리 스테이션에 인쇄 회로 판 어셈블리 에러를 확인하고 수리할 수 있습니다.

핵심 요인이 자동 광학 검사 기계의 가격에 영향을 미칩니다 :

이 부문에, 우리는 요인에 이러한 기계의 비용 이 일어난 현실 이유이 보고할 것입니다. 또한, 우리는 이 기계를 구입하기 전에 당신에게 당신이 명심하여야 하는 the thing을 알려드릴 것입니다.

하드웨어와 소프트웨어 가격 :

The software of automatic optical inspection machines consists of operating systems and the software used for the inspection process. The hardware of the AOI system consists of a recognition system, mechanism system, controller system, and so on. The different choices on hardware and software can affect the price of the automated optical inspection machine.

관세 사무에서 비용 :

자동 광학 검사기 기계를 구입한 후, 때때로 고객들은 부가 서비스를 요구할 수 있습니다. 그들은 그들을 위한 보증을 3년 이상으로 확대하거나 연습하여 숙달해지는 그들에게 기계를 사용하는 방법을 주는 것과 같이 서비스를 요구할 수 있습니다. 그러면 이러한 여분의 서비스를 위해, 당신은 기계에 대한 실제 가격 외에 약간의 할증 요금을 지불하여야 합니다.

이윤 비율 :

AOI의 다른 모델들은 제조들을 위한 다른 이윤 비율을 가집니다. 이익은 각각 회사에 대한 가장 중요사항입니다. 가장 일반적으로 새로운 모델들과 발전적 모형들과 사용자 정의 모델들은 더 이익을 얻습니다. 반면에, 구모델과 표준 모델은 낮은 이윤을 얻습니다.

완전한 사용자가 안내한 이 기계를 구입하는 동안 명심하기 위한 것 :

자동 광학 검사 기계는 제품 품질을 보증하는 것이 매우 전자적 제조업에 중요하게 되었습니다. 그러므로 많은 다른 브랜드로부터 최고이고 대단히 믿을 만한 AOI 기계를 선택하는 것 전자적 가공공들을 위해 큰 문제가 되었습니다.

이 부문에, 우리는 이 기계를 구입하는 것에 관하여 약간의 정보를 공유할 것입니다. 게다가, 우리는 이 제품을 구입하는 동안 명심하기 위해 또한 당신에게 the thing을 알려드릴 것입니다. 그럼 낭비 시간 없이, 시작되도록 하세요!

AOI의 구성 :

그것을 구입하기 전에 자동 광학 검사 기계의 기본 구조와 구성을 이해하는 것은 매우 중요합니다. AOI는 비젼 시스템, 소프트웨어 시스템, 기계적 조작계와 운영 체계를 포함하는 다른 종류의 시스템으로 구성됩니다. 이 모든 일은 자동 인라인 광학 정밀검사 기계의 주요 구성품입니다. 항상 이 제품을 구입하기 전에 이러한 부품을 점검하세요.

AOI의 비젼 시스템 선정 :

The other thing that you must keep in consideration is the selection of the vision system. The AOI’s vision system is composed of a camera and a light source.

• 카메라 중에서 선택 :
  카메라는 있어야 합니다 그것이 탐지 결점에서 주요한 역할을 한 것처럼 최상품의. 요즈음, 시장 제조사들에서 2개 종류의 카메라가 사용되고 있습니다. 이것들은 라인 스캔 카메라와 구역 스캔 카메라입니다. 라인 스캔 카메라는 이미지를 캡쳐하기 위해 순차 스캔 방법을 이용합니다. 더 뚜렷한 영상을 위한 카메라의 시장 사용 이런 유형에서 대부분의 제조업체들.

But the image reproducibility of the line scan camera is poor and it is difficult to adjust the angle. Therefore the best choice of camera is an area scan camera. The area scan cameras are being divided into two categories (1) analog cameras (2) digital cameras.

아날로그 카메라는 넓게 제조업에서 사용되고 있습니다. 디지털 카메라는 매우 중요하고 그들이 이미지를 분석하고 처리하기 위해 소프트웨어를 위해 편리한 좋은 이미지 재현성이라는 유리한 입장에 있습니다. 장점에 상관없이, 그것은 매우 비쌉니다.

• 조명 공급원 중에서 선택 :
  AOI의 눈은 조명 공급원입니다. 조명 공급원의 품질은 AOI 탐지 능력을 강화하는 것을 돕는 가장 중요사항입니다. AOI 기계를 위해 사용된 조명 공급원들은 있을 수 있습니다 두 유형 (1)의 보통 형광등과 (2) 동축. 보통 형광등은 라인 스캔 카메라를 사용합니다. 이러한 카메라가 최상의 선택이 아니라고 우리는 이미 논의했습니다.

  동축 광원은 두 종류 색깔 동축 광원들과 단색 광원들로 분할됩니다. 그것이 획득한 이미지가 더 현실적이기 때문에 색깔 동축은 올바른 선택입니다.

모터 중에서 선택 :

AOI 기계에 의해 사용되고 있는 모터는 선, 서보 모터와 스테핑 모터입니다. 제조사들에 의한 가장 일반적으로 사용된 모터는 서보 기구에 의하고 스테핑 모터입니다. 리니어 모터의 정확도는 매우 높습니다.

리니어 모터 뒤에, 서보 모터는 고정밀도를 가지고 있습니다. 그러나, 우리가 스테핑 모터에 대해 대화하면, 그들은 다른 2 모터스와 비교하여로서 고정밀도를 매우 가지고 있습니다. 모터 중에서 선정은 비용 효과 방법을 기반으로 하여야 합니다. 그러므로 만얍니다 당신이 정확도로 화해하고 싶 그러나 또한, 빠듯한 예산을 가지고 있다면, 서보 모터를 위해 가세요.

The software:

소프트웨어 환경은 매우 제어되는 것이 AOI의 프로그램에게 중요합니다. 기계를 구입하기 전에, 어느 회화형 프로그램에 소프트웨어가 개발된다는 것이 알도록 중요합니다. 실제 작업 경험에 따르면, C++ 언어로 개발된 소프트웨어는 대단히 안정적이고 믿을 만합니다. C++는 매우 기계에 근접하고 그것이 빨리 처리됩니다. 그러면 그것이 C/C++에서 개발되기 때문에 윈도우 운영 체제를 위해 가는 것 좋은 선택일 것입니다.

Conclusion:

CNSMT 자동 광학 검사 기계는 매우 빨리 PCB에서 결점과 문제를 발견합니다. 그것은 수동 방법의 사용을 대체했고 지금 모든 제조사들이 복합 성분을 위한 자동 방식을 이용하고 있습니다.

수동 방법이 좋지만, 그러나 인쇄 회로 판 어셈블리에서 복잡성 증가 때문에, 수동 방법이 더 이상 더 나은 선택은 없다는데 의심의 여지가 없습니다. CNSMT AOI 기계는 대단히 수입된 카메라와 엑스와이 플랫폼과 기타를 포함하는 여러 다른 특징에 다가갑니다.

그것은 다른 색 빛이 벨소리의 모양으로 제공하는 3로 구성되는 조명 공급원을 가지고 있습니다. 그것은 매우 키보드 시스템이 2 다른 언어에 이용할 수 있는 것처럼 작동하기 쉽습니다. 그러면 만약 당신이 혁신을 당신의 비즈니스에 가져오고 싶으면, 그리고 나서 이 제품을 위해 가는 것 당신을 위한 탁월한 선택일 것입니다.

질문과대답 :

자동 광학 검사 기계가 무엇입니까?

AOI가 큰 효율과 정확도와 PCB로부터 실수와 결점을 발견하는데 사용된다는 것을 또한 생략되는 자동 광학 검사 기계. 장소에 앉고 하나씩 이사회의 각 부를 점검하는 것을 하는 것은 당신이 가지고 있는 수동 검사을 교체입니다. 자동 광학 검사 기계의 발명과 함께, 작업은 제조사들에 더 쉽게 적합되었습니다.

왜 우리가 AOI 기계를 사용하여야 하는지?

시장은 취급되도록 대단히 복잡하고 조사를 받기가 어려운 상품을 생산하고 있습니다. 수동 방법은 이런 종류의 복합적 제품을 위해 지금 생존 가능하지 않습니다. 그것이 우리가 더 빨리 에러를 발견하는 AOI 방법을 이용하여야 하는 이유입니다.

어떻게 우리가 당신의 회사로부터 명령을 만들 수 있습니까?

우리의 회사로부터 명령을 만드는 것은 매우 쉽고 사실상 단순합니다. 당신은 단지 다음 단계를 따라야 합니다 :

• 당신이 이메일 또는 전화에 의해 또한 명령하기를 원하는 제품의 이름을 보내세요.
• 모든 기계 세부사항과 몇몇 다른 중요한 요구 사항을 확인하세요.
• 당신의 명령을 확인하기 위해 성능 송장을 만드세요.
• 송장에 따라 지불을 하세요.
• 소수의 영업일에 당신의 제품을 받으세요.
