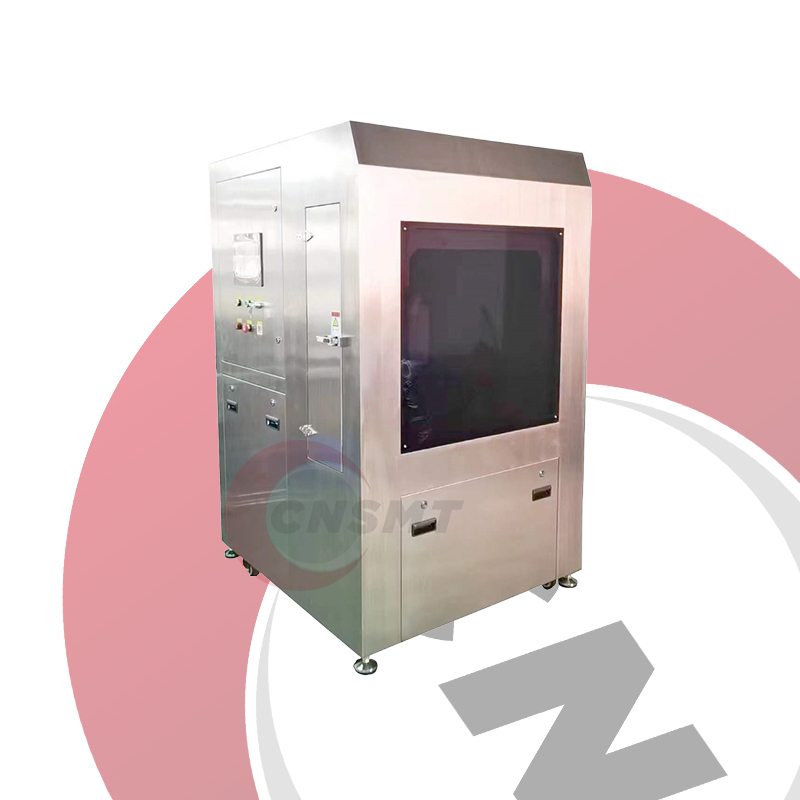

JEH-300C 오프라인 PCB 수분 청소 기계

JEH-300C 오프라인 PCB 수분 청소 기계

JEH-300C 오프라인 PCB 수분 청소 기계

I.기계 개요 및 특징

1제품 특징

JEH-300C 오프라인 PCBA 수분 청소 기계는 전자 제품 및 스텐실 마스크에서 다양한 잔해를 제거하는 비용 효율적인 대량 청소 시스템입니다.수분 용해성 잔류, RMA (Rosin Mildly Activated), 깨끗하지 않은 납 없는 플럭스, 접착 염분, 지문, 먼지, 그리고 느슨한 용접 공. 미국 TDC의 오프라인 중압/고류 정화 개념으로 설계,고효율을 나타냅니다., 저렴한 비용, 사용자 친화적인 노즐 / 파이프 유지.

중소 용량 PCBA 플럭스 청소를 위해 설계된 JEH-300C는 단일 챔버에서 세척, 冲洗 및 건조를 완료합니다. 다중 변종 PCBA 청소에 대한 청소 품질을 향상시킵니다.방과 탱크 용량은 고객의 요구 사항에 따라 확장 할 수 있습니다., 화학물질 소비를 줄이는 이점으로는 경쟁력 있는 가격, 우수한 성능, 우수한 청소 성과 및 높은 비용 성능 비율이 있습니다.국내 오프라인 클리너의 선두 경쟁자로부식 저항성 스테인레스 스틸로 제작되었습니다. PLC + 터치 스크린 HMI는 직관적인 조작을 보장합니다.

II.상품의 주요 점

• PLC + 터치 스크린 사용자 친화적인 HMI 플랫폼
• 유지보수 최적화된 구조:팬, 필터 등에 대한 예약된 액세스 포인트
• 전체적인 청소 시스템:유기적/비 유기적 표면 잔해를 철저히 제거합니다.
• 완전 자동화 과정:세탁, 닦는, 건조 한 컴팩트 챔버에서 완료
• 전체 프로세스 가시성:실시간 모니터링을 위한 LED 조명으로 된 전망창
• 큰 청소 용량:1000mm ((L)800mm ((W)40mm ((H) 단층 설계는 더 큰 제품과 더 높은 처리량을 수용합니다.
• 최적화된 노즐 디자인:좌우 분포를 점진적으로 증가시키는 것은 효율성을 향상시킵니다. 상위/하위 분포를 단계적으로 증가시키는 것은 맹점들을 제거합니다.
• 조절 가능한 노즐 압력:고압 스프레이로 소형 제품에서 충돌/스프레이 위험을 방지합니다.
• 표준 희석 탱크 난방 시스템:효율성을 높이고 주기 시간을 줄입니다.
• 큰 터치 스크린 인터페이스:신뢰할 수 있는 컬러 터치 스크린은 사용자 정의 프로세스 매개 변수를 가능하게 합니다.
• 높은 청결성 기준:이온 오염은 IPC-610D III 클래스 (<1.56μg/cm2) 및 MIL-28809 I 클래스
• 유연한 화학 혼합:수동 추가 또는 자동 DI 물/화학 비율 혼합 (5%-25%)

III. 청소 과정 흐름

JEH-300C 통합 오프라인 PCBA 클리너는 세 가지 프로세스 단계로 구성됩니다: 화학 청소 단계, 순수 冲洗 단계 및 고속 뜨거운 공기 건조 단계.

로딩

• 일층 재료 래크 (층적 로딩을 지원)
• 밀고 당기는 먹이 래크
• 스냅버클 문/창문 (편하게 열거나 닫을 수)

용매 정화 과정

• 화학적 보충:탱크에 펌프 된 DI 물 + 비례적인 화학 청소 물질을 첨가
• 배수:정화 후 용액을 배출
• 운영:혼합된 DI 물/용액을 정해진 온도에서 청소 탱크에 펌프로 넣는다.

용매 닦기 과정

• 보충:외부 탱크에서 챔버로 펌프 된 물
• 운영:정해진 온도에서 청소 파이프에 물을 펌프
• 배수:보조 펌프를 통해 방출 된 용액

순수한 물로 닦는 과정

• 보충:외부 탱크에서 챔버로 펌프 된 물
• 운영:정해진 온도에서 청소 파이프에 물을 펌프
• 배수:보조 펌프를 통해 방출 된 용액

건조 과정

• 운영:필터링된 건조한 공기가 방으로 강제로 불어 들어갑니다.
• 공기 칼 구성:균일한 건조를 보장합니다
• 건조 온도:99°C의 온도

자주 묻는 질문 (FAQ)

Q1: JEH-300C는 어떤 종류의 PCBA를 청소하기에 적합합니까?

A:
JEH-300C는중소 대량 PCBA 청소, 높은 신뢰성다음을 포함합니다.

• SMT/DIP 용접 후 로진/플럭스 잔류 제거

• 조립 과정의 용접 매스다 잔류, 먼지 및 기름

• 높은 신뢰성 애플리케이션 (자동차, 의료, 항공 우주 전자)

• R&D 프로토타입 제작, 재작업 보드 및 유연한 소량 생산

Q2: 전통적인 용매 청소에 비해 수분 청소의 장점은 무엇입니까?

A:
수분 청소 제안더 나은 환경, 안전 및 지속가능성 혜택:

• ✅환경 친화적: 낮은 VOC 수분 물질은 RoHS/REACH 규정을 준수합니다

• ✅안전: 불화성, 작업실의 위험을 줄입니다.

• ✅호환성: 대부분의 부품에 대해 부드럽고 복잡한 조립에 이상적입니다.

• ✅비용 효율성: 소모품 비용 절감 및 더 간단한 폐수 처리

Q3: JEH-300C가 PCBA를 청소할 수 있나요?

A:
그래, 최적화된 프로토콜로:

• 조절 할 수 있는 분사 압력 (0.5~2 바) 와 온도 (RT~60°C) 는 스트레스 를 최소화 한다

• 호환성 검증을 위해 샘플을 제출전체적인 청소 전에

• 밀폐 되지 않은 전해질 용량, 기계적 연결 장치, 또는 종이 라벨이 있는 보드 를 피하라

Q4: 시스템은 물 얼룩없이 완전한 건조를 어떻게 보장합니까?

A:
3단계 건조 기술:

1. 강력 한 冲洗: 디온화 된 물 은 잔류 오염물질을 제거 한다

2. 정밀 열기공 건조: 조절 가능한 40~80°C 공기 흐름으로 부품 틈을 뚫고

3. 균일 증발: 방 에 있는 공기 흐름 설계 는 습기 함정 을 제거 한다
   건조 후 표면 저항 > 1010 Ω는 IPC 청결 표준을 충족합니다.

Q5: 프로세스 일관성을 어떻게 보장합니까?

A:

• 완전 자동화: PLC/터치스크린 제어 장치, 미리 설정된 청소/드라이닝 레시피

• 한 번의 터치 동작: 인적 오류를 최소화합니다.

• 실시간 모니터링: 온도, 압력 및 유체 매개 변수 추적; 자동 고장 경보
