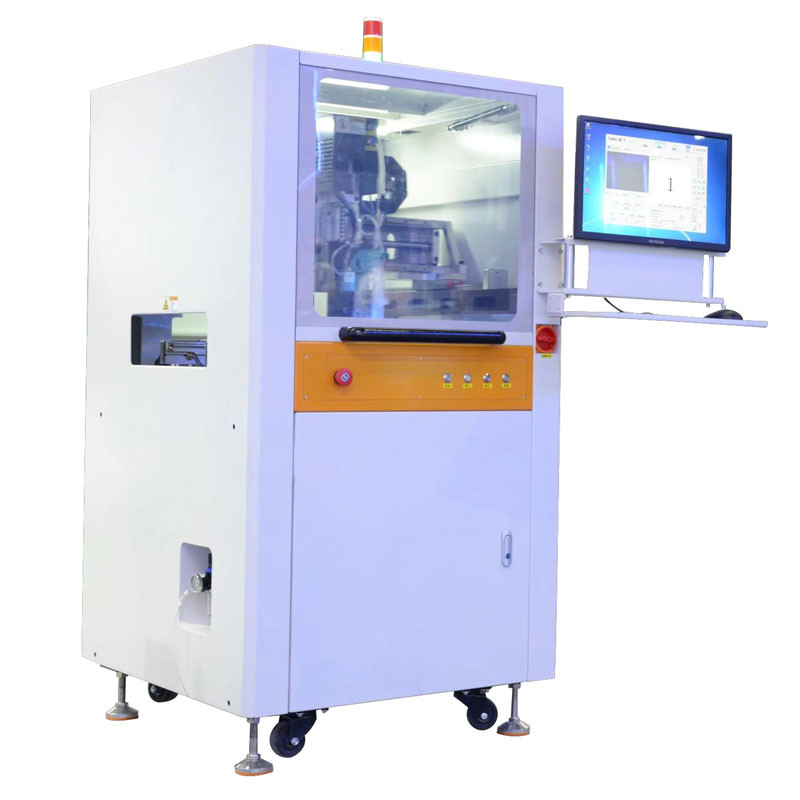

PCB 인라인 자동적인 접착제 분배기 기계 60HZ AC 220V 반대로 정체되는 벨트
CNSMT-E800 PCB 인라인 접착제 분배기, 온라인 접착제 디스펜서
높은 정밀도
CNSMT-E800 시리즈 자동 고속 접착제 검사 기계의 주요 구성 요소는 국제 최고 수준의 구성 요소, 고급 조립 도구, 엄격한 조립 기술 및 절차, 완벽한 검사 도구, 가혹하고 체계적인 검사 표준을 채택하여 반복 작업 정확도를 효과적으로 보장합니다. 각 축 ± 0.01mm CPK는 1.33보다 큽니다.
고효율
정확한 접착제 제어, 정밀한 비전 알고리즘 및 고급 3D 공간 보간 알고리즘은 Z축을 위아래로 이동할 필요 없이 기계의 정확하고 안정적인 작동을 효과적으로 보장합니다.
높은 안정성
CNSMT-E800 시리즈 자동 스프레이 디스펜싱 솔루션은 밸브 본체, 마이크로 저울, 비전 및 모션 모듈을 디지털 통신과 직렬로 연결하여 접착제 무게, 접착제 라인 길이, 선 너비, 접착제 두께, 위치, 누출 지점의 실시간 데이터 모니터링을 실현합니다. 등. 디지털 폐루프 자동 제어 기술을 통해 고신뢰성 생산 프로젝트에서 복잡한 제품의 고정밀 캡슐화, 충전, 본딩, 조립 및 기타 응용 분야에 쉽고 빠르게 대응할 수 있습니다.
비용 효율적
CNSMT-E800 온라인 자동 고속 디스펜스 및 검사 통합 기계는 다양한 디스펜싱 애플리케이션, 다양한 기판 크기를 가진 다양한 제품을 처리할 수 있습니다.컴팩트한 디자인이지만 효과적인 작동 공간은 2 밸브 동기화, 2 밸브 비동기 및 회전에 국한되지 않으며 틸팅 및 이중 운송 트랙과 같은 기능의 유연한 로딩과 분배 검사를 위한 최고의 단일 기계 솔루션 기술, 구매 비용을 절감하고 반복적인 장비 투자를 효과적으로 방지합니다.
CNSMT 시리즈 자동 접착제 분배 및 검사 일체형 기계는 다양한 분배 및 육안 검사 기술이 장착되어 호환되며 다양한 자동 온라인 정밀 분배 및 접착제 경로 육안 검사 솔루션을 제공합니다.
CNSMT 시리즈 자동 스프레이 분배 및 검사 단일 기계 솔루션, 고정밀 시각적 인식 보정 및 접착제 경로 육안 검사 기능을 통합하여 분배 프로세스의 전체 디지털 제어 및 처리 기술을 통해 수요가 많은 생산 프로젝트에 사용할 수 있습니다. .
복잡한 제품의 고정밀 캡슐화, 충전, 본딩, 조립 및 기타 응용 분야를 쉽고 빠르게 처리할 수 있습니다.주로 소비자 전자 제품, 핫멜트 접착 본딩, 언더필, 표면 실장, 스택 패키징, 댐 및 충전, FPC 구성 요소 보강, 강화 재료 등에 사용됩니다.
| 위치 정확도 | ±0.025mm CPK>1.33 3시그마 |
| 반복 정확도 | ±0.02mm CPK>1.33 3시그마 |
| 실행 속도 | 800mm/s |
| 구동 방식 | 서보 모터 + 고정밀 나사 |
| 축 수 | XYZ 3축 |
| 기질 매개변수 | |
| 기판의 최대 크기 | 300*280mm |
| 기판의 최소 크기 | 50*50mm |
| 기판 두께 | 0.4~6mm |
| 최대 인쇄물 무게 | 5kg |
| 기판 가장자리 클리어런스 | 2.5mm |
| 선외 높이 | 23mm |
| 전송 높이 | 900±40mm |
| 전송 속도 | 1500mm/s(최대) |
| 전송 방법 | T 킬 또는 2개의 E 킬 수송 트랙 |
| 컨베이어 유형 | 일반 건강 벨트 또는 정전기 방지 벨트 |
| 전송 방향 | 왼쪽에서 오른쪽, 오른쪽에서 왼쪽 또는 왼쪽에서 왼쪽, 오른쪽에서 오른쪽 |
| 시각 시스템 | |
| 카메라 픽셀 | 130만 화소 |
| 시야 | 6*9mm |
| 광원 | 동축 조명 또는 링 조명 |
| 기준점 유형 | 마크 또는 칩 바디 인식 |
| 카메라 유형 | 디지털 카메라 |
| 위치 | 마크 포인트 포지셔닝, 바디 측정, 에지 찾기 가이드는 선택 사항입니다. |
| 분배 매개변수 | |
| 구성 요소 높이 | 보드 위 최대 30mm 및 보드 아래 45mm |
| 밸브 수 | 싱글 밸브 더블 밸브 |
| 플라스틱 물통 사양 | 표준 30cc 또는 50cc, 300cc 또는 50cc 30cc 또는 50cc |
| 디스펜싱 스트로크 | X:300mm, Y:500mm /X:230mm/Y:400mm /X:230mm, Y:400mm |
| 무인양품 모델 | 진공 청소 |
| 기본 요구 사항 | |
| 전력 요구 사항 | AC220V ±10%50/60HZ |
| 압축 공기 요구 사항 | 4~6kgf/cm2 |
| 공기 소비량 | 약 5L/분 |
| 치수 | 800*850*1435MM |
| 무게 | 1000KG |
