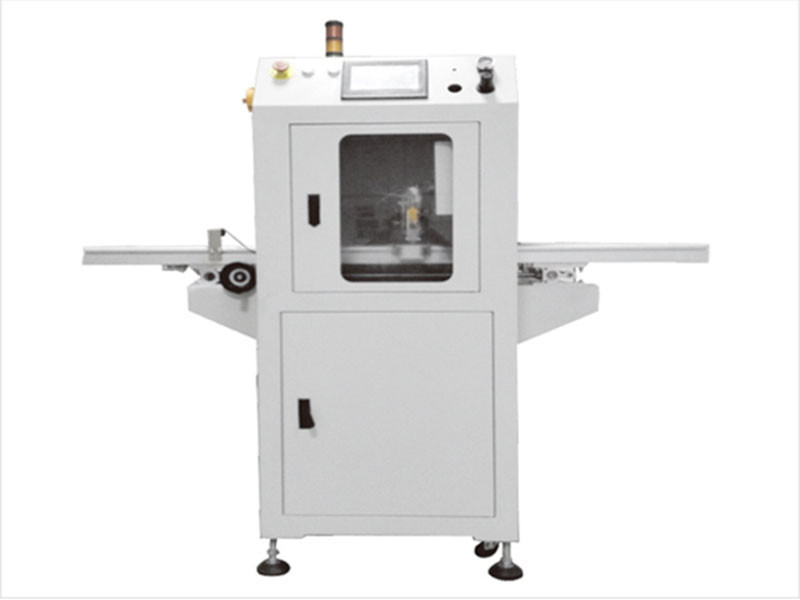

400mm 전체 플레이트 PCB 코팅 기계 터치스크린 PLC 제어
전판 PCB 코팅기 CNZ-Vision1
| 사양 | Z-비전 |
| PCB 스프레이 범위(픽스처 포함) | Y=450mm |
| 구성 요소 높이 | 체인의 상단과 하단에 70개의 링 |
| PCB 가장자리 공간 | |
| Y축 드라이브 모드 | 스테퍼 모터 + 벨트 모듈 |
| Y축 최대 작동 속도 | 400-600mm/s |
| Y 반복 정확도 | ± 0.05mm |
| 멍청하게 일해 | 표준 LR(RL) |
| 운반 높이 | 920±20mm |
| 전송 속도 | 0_3.5m/분 |
| 변속기 모터 | 속도 제어 모터 |
| 변조 방식 | 수동으로 매개변수 편집 |
| 밸브 분배 | 단일 정밀 분무 밸브 |
| 치수 | L1060mm*W930mm*H1680mm |
| 장비 무게 | 약 350Kg |
| 장비 공기압 | 0.4-0.6MP(&) |
| 배기 요구 사항 | 900n?/h |
| 장비 전원 | AC220V 50Hz |
| 장비의 총 전력 | 1.2KW |
| 제어 방법 | 인간-기계 터치 스크린 PLC 제어 |
| 코팅 소프트웨어 | 제어 Li 소프트웨어 + 터치 스크린 시스템 |
| 프로그래밍 방식으로 | 수동으로 매개변수 편집 |
기술적 기능들:
ㅏ.제어 부분: PLC+터치 스크린 제어, 간단한 프로그래밍 및 편리한 조작;자체 개발한 운영 소프트웨어, 편리한 유지 보수.작업 스프레이 프로그램을 편집할 때 작업자는 PCB의 구성 요소 높이에 따라 스프레이 밸브의 높이를 수동으로 조정하고 PCB의 다른 치수에 따라 소프트웨어에서 스프레이 범위를 설정할 수 있습니다.작업물 없이 스프레이할 때 담그는 글루 밸브를 선택할 수 있으므로 글루의 건조로 인해 글루 건과 호스가 막히는 것을 효과적으로 방지할 수 있습니다.
비.프레임 부분: 프레임은 강하고 내구성이 있는 전체 판금 벤딩 디자인으로 만들어집니다.판금은 아름답고 청소하기 쉬운 정전기 분말 스프레이 및 베이킹 파우더 기술로 완성됩니다.
씨.작동 부분: 서보 모터는 동기식 벨트 모듈의 작동 부분을 구동하여 더 안정적이고 정밀합니다.고무 밸브의 상부 및 하부 작동 부품은 고정되어 있으며 높이를 수동으로 조정할 수 있습니다.스프레이 밸브는 고정밀 소형 분무 스프레이 밸브를 사용하며 스프레이 폭을 조정할 수 있습니다.
디.운반 부분: 운반 방향은 왼쪽에서 오른쪽입니다.힘은 감속 상자가 있는 전자식 속도 제어 모터를 채택하고 이송 속도 범위는 0-3.5m/min입니다.자체 개발한 알루미늄 이송 라인은 편리하고 아름답고 이송 방법은 체인 전송이며 이송 폭은 선형 가이드 레일로 수동으로 조정할 수 있으며 조정 정확도가 더 높고 조정 범위는 50-450mm입니다.체인은 스토퍼와 긴 핀이 있는 3점 스테인리스 스틸 체인입니다.
이자형.접착 장치: 수동 혼합 기능이 있는 10L 플라스틱 저장 탱크와 대만에서 만든 2L 스테인리스 스틸 세척 탱크.
에프.담그기 장치: 일반 스테인리스 스틸 컵을 사용하여 독창적인 디자인과 쉽게 교체할 수 있습니다.
G.조명 감지 부분: 장비에는 조명 시스템이 장착되어 있습니다.
PCB 온라인 코팅기는 기판 표면의 재료 층을 덮기 위해 스프레이, 스핀 코팅 및 기타 액체 코팅 방법을 제어하도록 특별히 설계되었습니다.주로 제품 공정에서 액상 코팅제를 제품의 정확한 위치에 정밀하게 분사하는 용도로 사용되기 때문에 글루 스프레더라고 하는 분들도 있습니다., 연료 분사기 등 가죽 제품, 전자 제품, 자동차 및 기타 산업 분야에서 주로 사용됩니다.
코팅 기계 자동화 라인은 완전 자동 코팅 기계라고도하며 장비에는 자동 공급 및 배출 이송 메커니즘이있어 재료를 수집하는 인력을 제거하고 기업의 경쟁력을 향상시킵니다.
코팅 기계 자동화 라인의 코팅 시스템은 완전히 프로그래밍 가능한 3축 전송 플랫폼을 제공합니다.Panasonic 서보 모터가 있는 정밀 나사 모듈 전송 시스템을 채택하고 위치 정확도는 0.02mm에 도달할 수 있습니다.그 중 Z축 방향은 특수형상장치의 높이에 따라 자동으로 노즐을 올렸다 내렸다 할 수 있어 1회 분사 범위를 조절할 수 있다.이를 통해 주요 영역에서 스프레이 효과를 더 잘 제어하고 생산 연속성을 향상시킬 수 있습니다.
