300mm/S PCB 자동 접착제 분배 기계 온라인 3.5kw

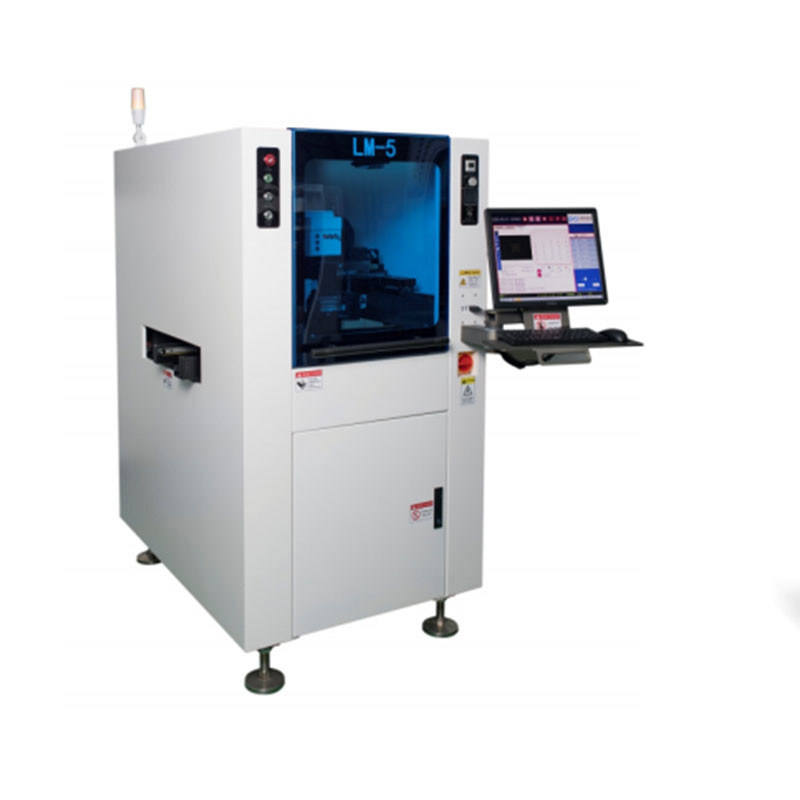

CNSMT-LM-5, 고급 인라인 PCB 접착제 분배기, 온라인 접착제 디스펜서
고속, 고정밀, 전체 기능 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| 그것은 유지 보수가 필요없고 마모가 없으며 저소음 및 높은 신뢰성의 장점이 있습니다. | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 고정밀 레이저 센서 높이 측정, 1μm의 측정 정확도로 고정밀 포지셔닝을 달성하기 위한 서보 모터 드라이브 높이 편차에 대한 자동 보상, 초과 경보 기능으로 효율적으로 처리 공작물 변형 및 초고 장치 방지 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| - 다음을 포함한 다양한 공작물 및 장면에 대한 마크 식별 및 보정 가능 다중 패널/음양판 기준점 식별 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
마스터 핵심 기술 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
휴대 전화의 좁은 프레임, 카메라 및 기타 정밀 분배 프로세스의 경우 Mark 위치 지정만으로는 위치 편차를 보상 할 수 없습니다. 지능형 시각적 가장자리 잡기 위치 지정 기능은 올바른 접착제 좌표 경로를 독립적으로 생성하고 공작물의 일관성이 떨어지는 장면을 효과적으로 처리합니다. 3D 스캐닝 포지셔닝 기술, 3D 접착제 경로의 자동 계산, 접착제 편차를 효과적으로 방지 3D 감지 기술: 분배 후 접착제 라인의 누출 지점, 접착제 파손 및 접착제 너비 및 높이를 감지하고 보고서를 생성합니다. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| - 디스펜싱 품질 경고 - 접착제 잔여량 계산 및 경고 - 유지 보수 및 소모품 조기 경고 - 원격 중앙 집중식 모니터링 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| - 0.1mg/0.01mg의 선택적인 칭량 정확도를 가진 내장 마이크로 칭량 모듈 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 접착제 무게 자동 계산 및 편차 실시간 수정 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| - 헤드 회전축, 밸브 헤드 틸트 축 - 바닥 예열 모듈 - 듀얼 헤드 동기/비동기 - 이중 트랙 분배 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| 동작 제어 단단한 |
모터 드라이브 서보트로닉스/파나소닉 |
카메라 배서 |
렌즈 리코 |
||||||||||||||||||||||||||||||||||||||||||||||||||
| 빛 적절한 |
선형 가이드 레일 THK |
서보 모터 파나소닉 |
스텝모터 시나노 |
||||||||||||||||||||||||||||||||||||||||||||||||||
| 센서 오므론 옵텍스 레이저 높이 PANASONIC/OPTEX |
온도 제어 오므론 스캔 코드 COGNEX/OMRON |
공압 SMC 마이크로 칭량 SARTORIUS/METTLER |
전기 슈나이더 컴퓨터 어드밴텍/EVOC |
||||||||||||||||||||||||||||||||||||||||||||||||||
| 운영 규모 | 330*330mm | 420*300mm |
| 최대 가속도 XY | 20g | 2.0g |
| 최대 작동 속도 | 2000mm/s 스마트 컨트롤 | 2000mm/s 스마트 컨트롤 |
| XY정확도 | 0.005mm | 0.005mm |
| Z축 드라이브 | 서보 모터 | 서보 모터 |
| 비전 해상도 비율 | CCD ,비행 제어 | CCD ,비행 통제 |
| 광원 | CNC 삼색 UGHT | |
| 표준 스프레이 밸브 및 가열 | 공압 분사 밸브 | 공압 분사 밸브 |
| 밸브 구강청결제 | 자동 접착제 청소 VACUUM/ROLLCft | 자동 접착제 청소 진공/RQL1ER |
| 자재 포장에 적합 | 30/55cc | 30/SScc |
| 바닥 예열 시스템 | 2단계 예열 모듈.선택 과목 | 2단계 예열 모듈.선택 과목 |
| 중량 시스템 판독의 정확성 | 0.1/0.0K | 0.1/0.01 |
| 신장 측정 정확도 | 0.005mm | 0.005mm |
| 컨베이어 속도 | 300mm/s | 300mm/s |
| 너비 조정 | 자체 CCW트롤 프로그램 메모리 | 자체 계약 프로그램 메모리 |
| 스플린트 방식 | 표준 사이드 클립 | THS 표준 사이드 컵 |
| 운반 트랙이 하중을 받습니다. | 3.5kg | 3.5kg |
| 적용 가능한 기판 두께 | >0.5mm | >0.5mm |
| 운영 시스템 | 윈도우? | 윈도우? |
| 작업 보기 | 중국어/영어 | 중국어/영어 |
| 기계 크기 | L850*W1230*H1600mm 30mm ) | L900*W1280*H1600mm 30mm) |
| 무게 | 1180kg | 1400kg |
| 경보 | 음향 광학 유형 | 음향 광학 유형 |
| 통신 인터페이스 | SMEMA | SMEMA |
| 전압 | 220V 50~60Hz | 220V 50~60Hz |
| 기압 | 0.6Mpa | 0.6Mpa |
| 힘 | 3.5kw | 3.5kw |
왜 CNSMT를 선택합니까?
이것이 CNSMT만 신뢰해야 하는 이유입니다.우리는 귀하의 모든 SMT 요구 사항에 대한 가장 효과적이고 가장 저렴한 솔루션을 찾을 수 있도록 도와드립니다.
PCB 매거진 랙을 찾고 계시다면 아래 내용을 확인해주세요.
자주하는 질문 :
ㅏ: 우리는 우리 자신의 공장이 있습니다 생산하고 판매하는 것입니다., 우리는 또한 OEM 및 ODM을 할 수 있으며 우리는 또한 우리 자신의 국제 무역 부서가 있습니다. 그래서 우리는 최고의 가격과 완벽한 판매 후 서비스를 제공할 수 있습니다.
A: 일반적으로 3-5일이며 수량에 따라 다릅니다.
큐:자격증 ?
A: 우리는 SGS 및 ISO 및 기타 관련 국제 인증을 통해 제품의 고품질 출력을 보장합니다.
A: 그렇습니다, 우리는 표본을 제안할 수 있었습니다 (일부 무료, 일부는 아님)
A: 선적 전에 일반적으로 100% TT 지불
여기 CNSMT에서 우리는 SMT 요구 사항과 관련하여 귀하가 좋은 손임을 확신합니다.
