가정용품을 위한 Samsung HANWHA SMD 일관 작업 0.65MPa 컨베이어 벨트

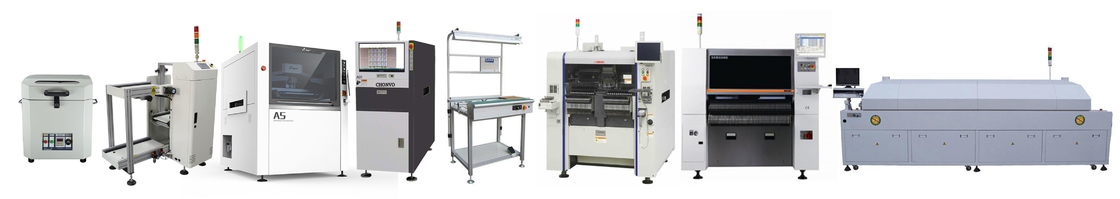

삼성 /HANWHA SMT 조립 라인
Samsung /HANWHA SMT 조립 라인은 가장 인기 있는 smt 기계 중 하나이며 40000에서 200000까지의 CPH는 귀하의 요청과 예산에 따라 다릅니다.
CNSMT는 경쟁력 있는 가격과 우수한 서비스로 중국의 Samsung /HANWHA smt 조립 라인 기계의 모든 수준을 제공합니다.
삼성/한화 PICK 픽 앤 플레이스 머신 사양:
HANWHA 실장기 한화 실장기 SM471plus/SM481plus/SM482plus/DECAN 실장기는 다음에 적합합니다.
1. 가전 산업: 에어컨, 냉장고, 세탁기, 온수기, 인덕션 밥솥 등
2. 자동차 산업: 자동차 계기, 자동차 전원, 자동차 오디오, 자동차 광원 등
3. LED 산업: LED 램프, 실내 조명 기구, 실외 조명 기구, 산업 조명 등;
4. 소비자 전자 제품: 휴대폰, 노트북, PC, 모바일 전원 공급 장치, 배터리 보호 보드, 스마트 웨어러블 장치, 스마트 홈 등
5. 기타 모든 전자 카테고리
한화마운터 한화마운터 SM481plus
포지셔닝: 비행 카메라 + 고정 카메라(옵션)
장착 축 번호: 10축 x1 캔틸레버
장착 속도: 40,000CPH(최상의 상태)
해당 구성 요소:
01005 ~ 42mm(높이 15mm)
PCB 크기(mm):
460(L) x 400(W) 510(L) x 460(W) (옵션)
610(L) x 510(W)(옵션) 740(L) x 460(W)(옵션)
PCB 두께: 0.38-4.2mm
피더 수(8mm 기준) : 120개/112개
에너지 소비:
전원 AC200/208/220/240/380/415V(50/60HZ, 3상)
최대 4.7kva
공기소비량 0.5~0.7MPa(5~7kgf/cm2) 160N/min
크기: 1,650(L) x 1,680(D) x 1,530(H)
무게: 약 1655kg
고속 SMT 스텐실 프린터:
CNSMT-ASE 모델
|
자동 솔더 페이스트 프린터 기계 사양: |
|
모델 아세 |
|
스크린 프레임 최소 크기 370X370mm |
|
최대 크기 737X737mm |
|
두께 25~40mm |
|
PCB 최소 크기 50X50mm |
|
PCB 최대 크기 400X340mm |
|
PCB 두께 0.4~6mm |
|
PCB 휨 변형 <1% |
|
운송 높이 900±40mm |
|
운송 방향 왼쪽-오른쪽;오른쪽 왼쪽;왼쪽-왼쪽;맞아 맞아 |
|
왼쪽 오른쪽;오른쪽 왼쪽;왼쪽-왼쪽;맞아 맞아 |
|
전송 속도 최대 1500mm/S 프로그래밍 가능 |
|
보드 위치 |
|
PCB 포지셔닝 지원 시스템 지지 방식 마그네틱 핀/업-다운 테이블 조정/서포트 블록 |
|
손으로 마그네틱 *바늘/조절 가능 *리프트 플랫폼/컨투어 블록 |
|
클램핑 시스템 측면 클램핑, 진공 노즐, 측면 클램핑, 진공 노즐 |
|
프린트 헤드 2개의 독립적인 전동 프린트 헤드 |
|
프린트 헤드를 구동하는 2개의 독립적인 직접 결합 모터 |
|
스퀴지 속도 6~200mm/sec |
|
스퀴지 압력 0~15Kg 모터 제어 |
|
스퀴지 각도 60°/55°/45° |
|
스퀴지형 스퀴지형 스테인리스(표준), 플라스틱 스퀴지 |
|
스텐실 분리 속도 0.1~20mm/sec 프로그래밍 가능 |
|
세척 시스템 건식, 습식, 진공(프로그래밍 가능) 건식, 습식, 진공 |
|
테이블 조정 범위 X: ±10mm;Y: ±10mm;θ: ±2° |
|
테이블 조정 컨트롤 |
|
리니어 모터의 테이블 조정 제어 |
|
기계 매개변수 기계 |
|
반복 위치 정확도 ±0.01mm |
|
인쇄 정확도 ±0.025mm |
|
주기 시간 <7s(인쇄 및 청소 제외) |
|
제품 전환 시간 <5분 |
|
필요한 공기 4.5~6Kg/cm2 |
|
전원 입력 AC: 220±10%, 50/60HZ 1Φ 3KW |
|
제어 방식 PC 제어 |
|
기계 치수 1220(L)X1355(W)X1500(H)mm |
|
기계 무게 약: 1000Kg |
고품질 중국 브랜드 CNSMT 리플 로우 오븐 TSM800
