AC 200V YSM20W YAMAHA SMD 일관 작업 95000CPH 에너지 절약

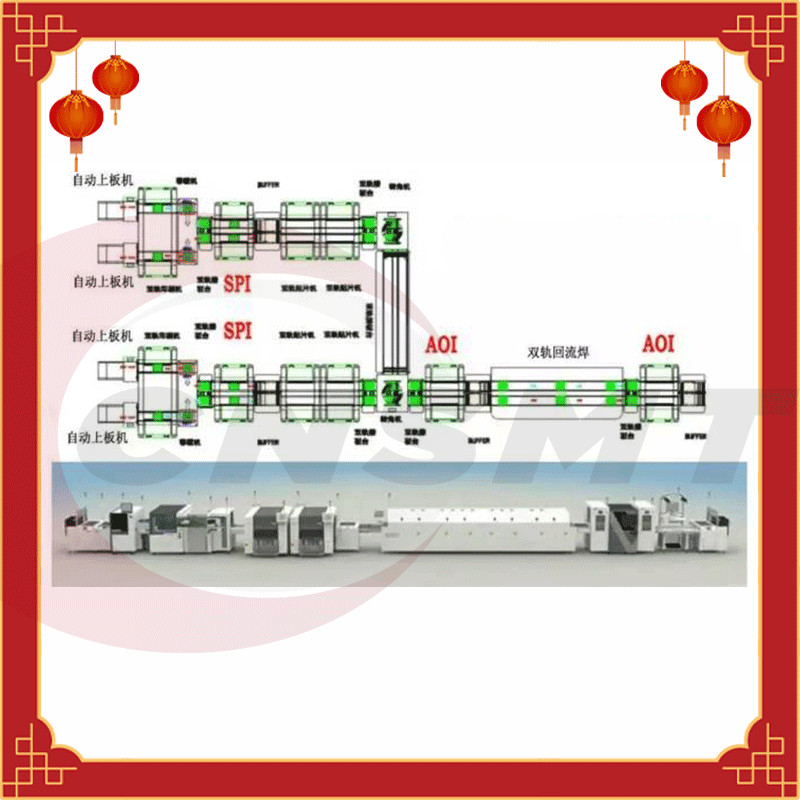

YAMAHA YSM20R SMT 조립 라인
1. SMT 공장 레이아웃의 일부 세부 요구 사항
생산 라인의 일반적인 방향이 결정된 후 SMT 생산 라인 장비의 생산에 대한 몇 가지 세부 요구 사항을 고려한 다음 SMT 생산 라인의 정확한 방향과 기타 보조 장비의 방향을 결정할 수 있습니다.
먼저, SMT 생산라인에서 요구하는 부자재와 각 영역별 오리엔테이션 요구사항은 다음과 같습니다.
ㅏ.소화기 배치 장소: 소화기는 기둥 주위와 SMT 작업장 주변에 배치해야 하며 소방 규정의 요구 사항에 따라 배치해야 합니다.
비.랙카트 배치영역 : 랙카트는 SMT 생산라인의 생산 및 모델전환시 데이터교체에 사용됩니다.생산을 용이하게 하고 재료 교체 능력을 향상시키려면 랙 카트를 배치 기계 근처에 두는 것이 가장 좋습니다.
씨.재료 준비 테이블의 배치 영역: 재료 준비 테이블은 주로 생산 과정에서 재료 준비와 모델 전환 전 데이터 준비 작업에 사용됩니다.따라서 재료 준비 테이블은 배치 기계 근처에 배치해야 하며 가급적 랙카와 함께 배치해야 합니다.재료를 준비한 후 랙 카트에 직접 재료를 올려놓는 것이 편리합니다.
디.인쇄 스테이션 작은 테이블 배치 영역: 인쇄 스테이션 작은 테이블은 와이프 페이퍼, 솔더 페이스트, 알코올 등과 같은 생산에서 인쇄 기계의 보조 항목을 배치하는 데 사용되며 인쇄 기계 근처에 배치해야 합니다. 쉽게 액세스하고 사용할 수 있습니다.생산력.
이자형.솔더 페이스트 배치 영역: 솔더 페이스트 배치 영역에는 솔더 페이스트를 저장하기 위한 냉장고, 솔더 페이스트 믹서, 솔더 페이스트 재가열 캐비닛 등이 포함되며, 이는 컬럼 주위 또는 작업장 주변의 고정된 영역에 따라 배치될 수 있습니다. 워크샵의 요구 사항.그러나 운영자가 선택하기 쉬워야 합니다.
에프.퍼니스 뒤의 육안 검사 구역 및 수리 구역: 리플로우 솔더링 후 반제품의 육안 검사 및 수리를 용이하게 하기 위해 일반적으로 퍼니스 후 육안 검사 및 수리를 위해 작은 테이블이 퍼니스 뒤에 배치됩니다.
G.스크린 배치 영역: 스크린 배치 영역에는 스크린의 보관, 청소 및 스크린 장력 점검에 사용되는 스크린 배치 캐비닛, 스크린 청소 기계, 스크린 검사 도구 등이 포함됩니다.동시에, 이 영역은 생산에서 스텐실의 픽앤플레이스(Pick-and-place)가 가능한 한 편리해야 합니다.
시간.폐기물 배치 영역: 생산 중 폐기물은 주로 두 부분에서 발생합니다. 하나는 인쇄 작업에 사용되는 먼지가 없는 용지이고 다른 하나는 데이터 교체로 인한 폐기물 트레이 및 폐기물 벨트입니다.이 두 부분에서 발생하는 폐기물, 특히 인쇄기에 사용되는 폐기물은 별도로 분리하여 특별히 회수해야 합니다.따라서 폐기물 영역은 인쇄기 또는 배치 기계 주변에 배치하거나 폐기물 배치 영역을 별도 배치를 위해 기둥 옆에 설정할 수 있습니다.
나.Kanban 배치 영역: SMT Kanban에는 생산 Kanban 및 품질 관리 Kanban 등이 포함되며, 이는 작업장의 입구와 출구에서 수집 및 배치할 수 있으며 각 시작 부분에는 생산 라인의 생산 현황에 대한 Kanban이 설정됩니다. 생산자와 취급자의 검사를 용이하게 하는 생산 라인.SMT 워크샵의 현재 생산 상태 및 품질 상태를 확인하십시오.
제이.제품 배치 영역: 생산된 제품은 제품과 반제품의 두 부분으로 구성됩니다.이 두 부분은 분리되어 혼란을 피하기 위해 엄격하게 구별되어야 합니다.
케이.SMT 예비 부품 보관 구역: SMT 예비 부품에는 노즐, 모터, 벨트, 실린더 등이 포함되며 생산 중 접근이 용이하도록 특수 구역에 배치해야 합니다.
엘.온도 및 습도 영역: SMT 작업장의 온도 및 습도 조건을 더 잘 이해하기 위해 작업장 영역의 크기에 따라 일반적으로 생산 라인 주변의 기둥이나 벽에 배치되는 여러 온도 및 습도 측정 영역을 적절하게 설정합니다. .
중.SMT 작업장 작업 영역: 엔지니어링 숙련 인력과 관리 인력이 SMT 작업장에서 현장에서 일하게 하여 생산에서 직면하는 기술과 관리 문제를 제시간에 해결하여 SMT 생산 라인의 원활한 운영을 보장합니다.
N.정전기 방지 조치 구역: SMT 작업장에 입장하는 사람은 정전기 방지 조치 구역이 있어야 합니다.작업장 입구에서 정전기 의복, 신발, 모자 및 각 직원의 사물함 교체를 포함하여 영역을 지정할 수 있습니다.또한 SMT 작업장 입구에는 정전 링 테스트 전용 구역을 설치하여 직원이 출근하기 전에 정전 링 테스트를 수행하고 테스트 결과를 기록할 수 있도록 해야 합니다.
2. 요약
SMT 공장의 배치 및 SMT 생산 라인의 인력 배분과 관련하여 제품의 프로세스 요구 사항, 제품의 출력 가치 및 장비 성능과 같은 다양한 요소도 고려해야합니다.실제 상황에 따라 계획하십시오!
야마하 YYSM20W사양:
1. 넓은 범위에서 다양한 생산 형태를 효율적으로 지원할 수 있습니다.
2. 동급 제품 중 세계에서 가장 빠른 95000CPH* 범용 표면 실장기 보유
3. 단일 배치 헤드가 고속과 다용성을 동시에 달성하여 이상적인 솔루션을 제공합니다.
4. 다양한 부품을 탑재할 수 있으며, "Limitless EXpansion"(무제한 확장)의 구체적인 구현
5. 고품질 배치를 보장하는 표준 구성으로 다중 기능 · 매우 유연한 공급 장치
6. 이중 트랙 운송 지원
| 야마하 YSM20W |
| 대상 보드 크기: 2단 컨베이어 모델(X축에 2개의 빔이 있는 모델만 해당) |
| 1판 발송시: L810×W724 ~ L50×W50 |
| 2개의 판을 옮길 때: L380×W724 ~ L50×W50 |
| 모노레일 모델: L810×W742 ~ L50×W50 |
| 복선 모형: L810×W356 ~ L50×W50 |
| 다른 폭을 전송하는 복선 모델: L810×W662 |
| 장착 용량: 고속 범용(HM) 장착 헤드 × 290,000CPH(당사 최상의 조건에서) |
| 장착 정확도: ±0.035mm(±0.025mm) Cpk≧1.0(3σ) |
| YAMAHA Yamaha YSM20 배치 헤드, 배치할 수 있는 구성 요소: |
| 고속 범용(HM) 배치 헤드: 03015~45×45mm L100mm, 높이 15mm 미만 |
| ※ 구성품의 높이와 크기에 따라 멀티비전 카메라가 필요할 수 있습니다. (옵션 구성) |
| 1회용 급유 카트: 최대 128대(8mm 테이프로 환산) |
| 파렛트 체인저 : 30매(고정형) 10매(캐리지형) |
| 전원 사양: 삼상 AC 200/208/220/240/380/400/416V ±10% 50/60Hz |
| 공급 공기 소스: 0.45MPa 이상, 조용하고 건조 |
| 치수: L 1,374×W 1,857×H1,445mm(돌출부 제외) |
| 무게 약 2,100kg |
| YAMAHA 야마하 YSM20 레귤러 마운트 상품 |
| 1. LED 조명: LED 전구 조명, LED 스포트라이트, LED 자동차 조명, LED 천장 조명 등 |
| 2. 조명 카테고리: LED 벽 와셔 라이트 바, 디지털 튜브, 배리어 튜브, LED 레인보우 라이트 등 |
| 3. 스크린: LED 표면 실장 디스플레이, LED 모듈 등 |
| 4. 고출력 LED 조명: LED 터널, 가로등, 스포트라이트, 자동차 조명, LED 책상 램프, 1W~3W 평면, 구면, 바이모달 LED 등 |
| 5. 전자 제품: 컴퓨터 마더보드, MP3 마더보드, 전원 공급 장치 마더보드, LED 조명 전원 공급 장치 보드, LED 전원 공급 장치, LED 드라이버, LED 모듈, LED 디스플레이 등 |
| 6. 810X490MM 크기의 LED 제품, 드론 및 기타 고급 기술 제품에 적합 |
| YAMAHA 에너지 소비 특성 |
| YSM 시리즈 배치 기계는 최신 기술을 사용하며 전체 기계의 전원 공급 장치는 1.1 킬로와트입니다. |
| 예를 들어 공업용 전력소비량은 1위안/kWh이고 하루 24시간 일해서 계산하고 5년을 계산단위로 한다. |
| 실장기의 전원은 1.1kW 1.1×24×365×5년 |
고속 SMT 스텐실 프린터:
CNSMT-A5 모델
인간화된 디자인
● 넓은 적용 범위와 강력한 다용도
● 독창적인 스프레이 방식의 자동 세척 시스템
● 에너지 절약형 닦음 및 절약 종이 구조
● 독특한 이미지 처리 시스템
● 지능형 인쇄 생산 모드
● 인쇄 범위: 400*340mm/510*340mm
● 국제 범용 UVW 3축 연결 플랫폼 채택
● 기계 크기: 1220X1355X1500mm
● 기계 옵션: 동적 주석 도금 기능자동 스텐실 구멍 차단 감지 기능자동 접착제 분배 기능퀴지 압력 피드백 기능자동 MSE/SPI 온라인 기능자동 온도 및 습도 기능
고품질 중국 브랜드 CNSMT 리플 로우 오븐 TSM800
| 모델 | TSM-0802/DS-800 | TSM-1003/DS-1000 | TSM-1204/DS-1200 | TSM-0802D/DS-800D | TSM-1003D/DS-1000D | TSM-1204D/DS-1200D |
| TSM-0802-N | TSM-1003-N | TSM-1204-N | TSM-0802D-N | TSM-1003D-N | TSM-1204D-N | |
| TSM-0802-X | TSM-1003-X | TSM-1204-X | TSM-0802D-X | TSM-1003D-X | TSM-1204D-X | |
| TSM-0802-NX | TSM-1003-NX | TSM-1204-NX | TSM-0802D-NX | TSM-1003D-NX | TSM-1204D-NX | |
| 기계 사양 | ||||||
| 크기:L*W*H | 5250*1420*1520 | 6570*1420*1520 | 7735*1420*1520 | 5250*1635*1520 | 6570*15201635* | 7735*1635*1520 |
| 무게(KG) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| 온도대 | 상의 8.하의 8/길이3070 | 상의 10.하의 10/길이3890 | 상의 12.하의 12/옷길이 4650 | 상의 8.하의 8/길이 3070 | 위 10. 아래 10/옷길이 3890 | 상의 12.하의 12/길이4650 |
| 콜드 존 수 | Tbp2.하단 0/ | Top3.BottomO/ | Top4.BottomO/ | Top2.BottomO/ | 탑3.맨 아래./ | Top4.BottomO/ Top4.Bottom4 |
| TOP2.하단 2 | 탑3.하의 | Top4.Bottom4 | 탑2.하단 2 | 1bp3.하의 | ||
| 가열 영역 정류판 구조 | 두꺼운 알루미늄 판 | |||||
| 냉각 방법 | 온실 공냉/냉수냉각 | |||||
| 제어 시스템 | ||||||
| 전력 요구 사항 | 30 380V 50Hz | |||||
| 총 전력 | 64KW/67KW | 80KW/83KW | 93KW/97KW | 64KW / 67KW | 80KW/83KW | 93KW/97KW |
| 시동, 정상 작동 전원 | 30KW 9KW | 36KW 10KW | 40KW 11KW | 30KW 11KW | 36KW 12.5KW | 40KW 14KW |
| 32KW 10KW | 38KW 11KW | 42KW 12KW | 32KW 12KW | 35KW 13.5KW | 42KW 15KW | |
| 가열 시간 | 약 25분 | |||||
| 온도 정확도 | ±1°C | |||||
| 온도 조절 방식 | PID 폐쇄 루프 제어 + SSR 구동 | |||||
| PCB측면 온도차 | ±1.5 °C | |||||
| 공정 매개변수 저장 | 다양한 작업 및 알람 기록을 자동으로 저장 + 다양한 공정 매개변수 설정을 저장하기 위한 수동 작업 | |||||
| 비정상 알람 | 표준온도편차, 속도편차 및 공조고장, 주전원 장애 경보음 및 광경보 | |||||
| 오프보드 알람 | 표준 오프보드 알람 기능 | |||||
| 교통 시스템 | ||||||
| 레일 구조 | 전체 2단계 | |||||
| 사슬 구조 | 리브 및 핀 니켈 도금 망간 강철 체인이 있는 35B 단일 버클 | |||||
| 최대 플레이트 너비 | 400mm(610mm 옵션) | 2-280mm(옵션 2-300mm) | ||||
| 레일 폭 조정 범위 | 50-400mm(옵션 50-610mm) | 50-280mm(50-300mm 옵션) | ||||
| 교통 방향 | L에서 R 옵션 R에서 L로) | |||||
| 레일 고정형 | 전면 고정, 후면 고정 옵션 | 1번 레일과 4번 레일은 고정되며, 옵션으로 다른 2개의 레일을 고정할 수 있습니다. | ||||
| 운송 속도 | 400 ~2000mm/min | |||||
| 운송 플레이트 높이 | 900±15mm | |||||
| 자동 윤활 시스템 | 표준 윤활유 자동 충전 및 수동 충전 기능 | |||||
| 질소 시스템 | ||||||
| 질소 소비 | 20-25m3/hr@300-1000ppm | 25-30m3/hr@300-10OOppm | ||||
