Samsung Sm481 PLUS SMT 생산 라인 왼쪽에서 오른쪽 후비는 물건 및 장소 기계

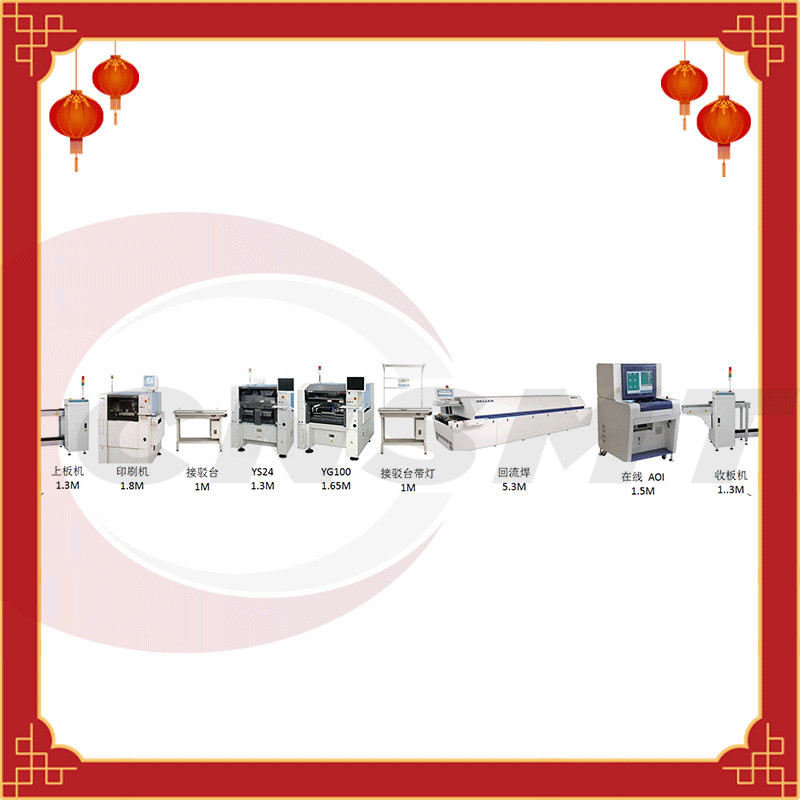

삼성 SM481/PLUS SMT 조립 라인
CNSMT는 SMT PCB 생산을 위한 SMT 조립 라인의 모든 모델, 특히 Samsung SM481 및 SM481 PLUS 조립 smt 기계를 제공합니다. 새 smt 라인을 설정하거나 새 기계를 교체할 준비가 된 경우 smt 기계는 훌륭하고 안정적인 선택 및 배치 기계입니다. ,삼성 SM481이 최선의 선택이 될 것입니다.
Samsung smt 전체 생산 라인에서 픽 앤 플레이스 머신은 가장 중요한 장치이며 제품 품질과 속도를 결정합니다.
그리고 우리가 전에 많은 국가에 판매하고 수출한 이 모형 기계는 고객 공장에서 아주 잘 작동하고, 모두 아주 만족합니다
삼성/한화 SM481PICK 픽 앤 플레이스 머신 사양:
SM481 Plus는 중속기의 최고속도 실장을 실현하는 TECHWIN의 특허식별방식, 즉 OnFly식별방식을 통해 Chip 부품의 4000CPH의 고속 실장과 QFP의 Unit 실장시간 1.1초의 고속 실장을 달성할 수 있습니다. 구성 요소(각각 최적임) .One-Gantry는 구조에 10Nozzle 고속 키형 Head를 채용하고 Yamaha 마운터는 장비의 한쪽 면을 사용하며 Samsung 마운터는 최소한의 인력으로 작동할 수 있습니다.juki 실장기는 1.500mm 길이의 보드에 대응할 수 있으며, 이는 SM 시리즈에서 가장 강력한 PCB 대응 능력을 구현합니다.
| PCB 크기: 400×330 mm 460(L) x 400(W) |
| 가장 작은 요소: 01005 ~ 42mm (H 15mm) |
| 무게: 약 1655kg |
| 장착 속도: 40,000 CPH |
| 제품개요: 한화 중속 실장기 SM481 Plus, PCB 사이즈: 400×330mm 460(L) x 400(W), 최소부품: 01005 ~ 42mm(H 15mm), 중량: 약 1655kg, 실장속도: 40,000 CPH |
고속 SMT 스텐실 프린터:
CNSMT-A5 모델
인간화된 디자인
● 넓은 적용 범위와 강력한 다용도
● 독창적인 스프레이 방식의 자동 세척 시스템
● 효율적이고 에너지 절약적인 닦아내고 종이를 절약하는 구조
● 독특한 이미지 처리 시스템
● 지능형 인쇄 생산 모드
● 인쇄 범위: 400*340mm
● 국제 범용 UVW 3축 연결 플랫폼 채택
● 기계 크기: 1220X1355X1500mm
● 기계 옵션, 자동 주석 도금 기능, 자동 스텐실 구멍 차단 감지 기능, 자동 디스펜스 기능, 스크레이퍼 압력 피드백 기능
자동 MSE/SPI 연결 기능, 자동 온습도 기능
| 스크린 프레임 | 최소 크기 | 470X370mm |
| 최대 크기 | 737X737mm | |
| 두께 | 25~40mm | |
| PCB 최소 크기 | 50X50mm | |
| PCB 최대 크기 | 400X340mm | |
| PCB 두께 | 0.4~6mm | |
| PCB 휨 | <1% | |
| 운송 높이 | 900±40mm | |
| 운송 방향 | ||
| 전송 속도 | 최대 1500mm/S 프로그래밍 가능 | |
| 보드 위치 | 지원 시스템 | 마그네틱 핀/업-다운 테이블 조정/지지 블록 |
| PCB | 손으로 | |
| 클램핑 시스템 | 측면 클램핑, 진공 노즐, | |
| 프린트 헤드 | 2개의 독립적인 전동 프린트 헤드 | |
| 스퀴지 속도 | 6~200mm/초 | |
| 스퀴지 압력 | 0~15Kg | |
| 스퀴지 각도 | 60°/55°/45° | |
| 스퀴지 유형 | 스테인리스(표준), 플라스틱 | |
| 스텐실 분리 속도 | 0.1~20mm/sec 프로그래밍 가능 | |
| 청소 시스템 | 건식,습식,진공(프로그래밍 가능) | |
| 테이블 조정 범위 工 | X: ±10mm, Y: ±10mm, θ: ±2° | |
| 기계 | ||
| 반복 위치 정확도 | ±0.01mm | |
| 인쇄 정확도 | ±0.025mm | |
| 주기 시간 | <7초(인쇄 및 청소 제외) | |
| 제품 전환 | <5분 | |
| 공기 필요 | 4.5~6Kg/cm2 | |
| 전원 입력 | AC:220±10%,50/60HZ 1Φ 3KW | |
| 제어 방법 | PC 제어 | |
| 기계 치수 | 1220(L)X1355(W)X1500(H)mm | |
| 기계 무게 | 약:1000Kg | |
고품질 중국 브랜드 CNSMT 리플 로우 오븐 TSM800
| 모델 | TSM-0802/DS-800 | TSM-1003/DS-1000 | TSM-1204/DS-1200 | TSM-0802D/DS-800D | TSM-1003D/DS-1000D | TSM-1204D/DS-1200D |
| TSM-0802-N | TSM-1003-N | TSM-1204-N | TSM-0802D-N | TSM-1003D-N | TSM-1204D-N | |
| TSM-0802-X | TSM-1003-X | TSM-1204-X | TSM-0802D-X | TSM-1003D-X | TSM-1204D-X | |
| TSM-0802-NX | TSM-1003-NX | TSM-1204-NX | TSM-0802D-NX | TSM-1003D-NX | TSM-1204D-NX | |
| 기계 사양 | ||||||
| 크기:L*W*H | 5250*1420*1520 | 6570*1420*1520 | 7735*1420*1520 | 5250*1635*1520 | 6570*15201635* | 7735*1635*1520 |
| 무게(KG) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| 온도대 | 상의 8.하의 8/길이3070 | 상의 10.하의 10/길이3890 | 상의 12.하의 12/옷길이 4650 | 상의 8.하의 8/길이 3070 | 위 10. 아래 10/옷길이 3890 | 상의 12.하의 12/길이4650 |
| 콜드 존 수 | Tbp2.하단 0/ | Top3.BottomO/ | Top4.BottomO/ | Top2.BottomO/ | 탑3.맨 아래./ | Top4.BottomO/ Top4.Bottom4 |
| TOP2.하단 2 | 탑3.하의 | Top4.Bottom4 | 탑2.하단 2 | 1bp3.하의 | ||
| 가열 영역 정류판 구조 | 두꺼운 알루미늄 판 | |||||
| 냉각 방법 | 온실 공냉/냉수냉각 | |||||
| 제어 시스템 | ||||||
| 전력 요구 사항 | 30 380V 50Hz | |||||
| 총 전력 | 64KW/67KW | 80KW/83KW | 93KW/97KW | 64KW / 67KW | 80KW/83KW | 93KW/97KW |
| 시동, 정상 작동 전원 | 30KW 9KW | 36KW 10KW | 40KW 11KW | 30KW 11KW | 36KW 12.5KW | 40KW 14KW |
| 32KW 10KW | 38KW 11KW | 42KW 12KW | 32KW 12KW | 35KW 13.5KW | 42KW 15KW | |
| 가열 시간 | 약 25분 | |||||
| 온도 정확도 | ±1°C | |||||
| 온도 조절 방식 | PID 폐쇄 루프 제어 + SSR 구동 | |||||
| PCB측면 온도차 | ±1.5 °C | |||||
| 공정 매개변수 저장 | 다양한 작업 및 알람 기록을 자동으로 저장 + 다양한 공정 매개변수 설정을 저장하기 위한 수동 작업 | |||||
| 비정상 알람 | 표준온도편차, 속도편차 및 공조고장, 주전원 장애 경보음 및 광경보 | |||||
| 오프보드 알람 | 표준 오프보드 알람 기능 | |||||
| 교통 시스템 | ||||||
| 레일 구조 | 전체 2단계 | |||||
| 사슬 구조 | 리브 및 핀 니켈 도금 망간 강철 체인이 있는 35B 단일 버클 | |||||
| 최대 플레이트 너비 | 400mm(610mm 옵션) | 2-280mm(옵션 2-300mm) | ||||
| 레일 폭 조정 범위 | 50-400mm(옵션 50-610mm) | 50-280mm(50-300mm 옵션) | ||||
| 교통 방향 | L에서 R 옵션 R에서 L로) | |||||
| 레일 고정형 | 전면 고정, 후면 고정 옵션 | 1번 레일과 4번 레일은 고정되며, 옵션으로 다른 2개의 레일을 고정할 수 있습니다. | ||||
| 운송 속도 | 400 ~2000mm/min | |||||
| 운송 플레이트 높이 | 900±15mm | |||||
| 자동 윤활 시스템 | 표준 윤활유 자동 충전 및 수동 충전 기능 | |||||
| 질소 시스템 | ||||||
| 질소 소비 | 20-25m3/hr@300-1000ppm | 25-30m3/hr@300-10OOppm | ||||
회사 정보
CNSMT는 중국에서 10년 이상의 경험을 가진 SMT 기계 및 솔루션의 선두 제조업체이자 공급업체입니다.그리고 우리는 또한 SMT 상인을 위한 OEM&ODM을 할 수 있습니다, 우리는 SMT 분야에 있는 근원의 광대한 있습니다, 당신이 중고 또는 새로운 SMT 장비 또는 다른 부속이 필요하더라도, 우리는 당신이 제일 질 및 경쟁적인 비용 기계를 얻는 것을 도울 수 있습니다.
우리가 당신을 위해 할 수 있는 일:
※ 우리는 자체 공장에서 SMT 장비 및 장치를 만듭니다.
※ 우리는 생산 기계에 대한 전문 기술 엔지니어 팀이 있습니다.
※ 귀하의 요구 사항에 따라 다양한 SMT 기계를 사용자 정의 할 수 있습니다.
※ 중고 및 신품 SMT 장비를 전 세계에 매입 및 판매하고 있습니다.
※ 우리는 당신에게 SMT 전체 라인 기계를 제공하고 전 세계에 수출
※ 가장 믿을 수 있는 중국 파트너가 되어 드립니다.
자주하는 질문:
1. 당신은 공장입니까?
예, 우리는 14년 동안 습도 조절에 중점을 둔 공장 공급업체입니다.
2. 카탈로그를 이메일로 보낼 수 있습니까?
예, 전체 카탈로그를 이메일로 보내드릴 수 있습니다.
3. 온라인 주문은 어떻게 하나요?
제품 확인(수량, 가격, 지불, 배송 등)---이메일 대기 ---주문 확인---초기 결제---생산 완료---잔액 결제---배송
* 무역 보증에 대해 알아보려면 클릭하십시오.
4. 지불 방법은 어떻습니까?
30% 보증금, 배송 전 잔액 지불 -- 금액 > USD5,000
100% 보증금 -- 금액 < USD5,000
5. 배송 방법과 시간은 어떻게 됩니까?
가장 저렴한 요금을 얻으려면 바다로 배송하는 것이 좋습니다. 미국은 30~40일, 유럽은 25~30일, 아시아 및 호주는 7~15일입니다.정확한 시간을 확인하려면 여기를 클릭하십시오.
6. 보증 항목은 무엇입니까?
보증 기간은 일반적으로 12개월입니다. 보증 기간을 24개월로 연장하려면 주문 금액의 10%가 추가됩니다.
7. 공장을 방문할 수 있습니까?
예, 더 많은 이익을 얻기 위해 우리 공장을 방문하는 것을 환영합니다.
8. 공장에 연락하는 방법은 무엇입니까?
아래 양식으로 문의사항을 보내주시거나 메일 또는 전화로 원하시는 방법을 선택하세요.여기를 클릭
9. 제품을 사용자 정의할 수 있습니까?
예, 고객의 요구 사항에 따라 모든 제품을 사용자 정의할 수 있습니다.
10. 지불 조건은 무엇입니까?
PayPal, West Union, T/T, (100% 선불)
11. 어떤 배송이 가능합니까?
바다로, 공기로, 급행으로 또는 귀하의 요구 사항으로.
12. 어느 나라를 수출했습니까?
우리는 말레이시아, 베트남, 태국, 미국, 프랑스, 스페인, 멕시코, 두바이, 일본, 한국, 독일, 폴란드 등 전 세계의 많은 국가에 수출되었습니다.
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
