정전기 방지 Hanwha Samsung SM482 PLUS SMT Smd 생산 라인

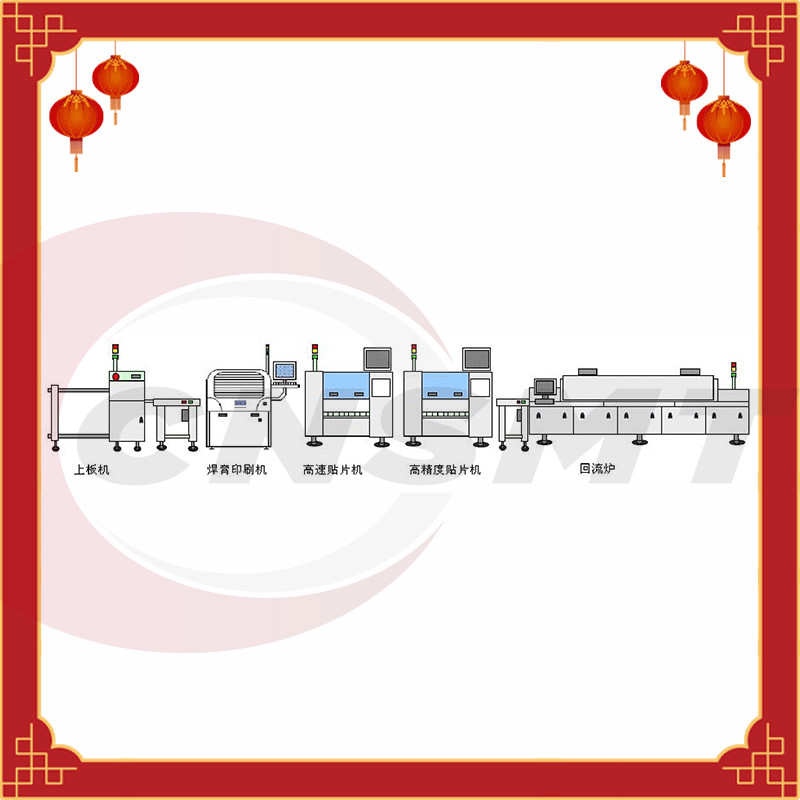

삼성/한화 SM482/PLUS SMT 조립라인
Samsung/Hanwha SM482/PLUS SMT 조립 라인은 고속 smt 생산 라인이며, 우리는 귀하의 신규 및 중고 SMT samsung sm482 픽 앤 플레이스 기계 조립 라인을 제공합니다.
새 기계와 중고 기계가 모두 잘 작동하며 솔더 페이스트 프린터는 자동 프린터, 중국 브랜드 전자동 스텐실 프린터, 우리는 또한 DEK MPM foreigh 브랜드 프린터를 보유하고 있으며 리플 로우 오븐은 우리 자신의 브랜드이며 또한 heller 및 기타 브랜드가 있습니다. 당신은 선택합니다.
SMT 생산 라인 워크샵 계획 솔루션 분석
워크샵 요구 사항은 다음 요구 사항을 충족하는 것으로 간주됩니다.
a, 지상의 정전기 방지 요구 사항 (에폭시 바닥은 여전히 PVC이며 정보를 직접 확인하십시오. PVC는 더 아름답고 내구성이 있습니다);
비.장비 요구 사항(주로 솔더 페이스트 인쇄 장비, 장비 제조업체 및 공장 계획자에게 문의)에 따라 접지 하중 요구 사항을 고려합니다.
씨.SMT 작업장의 온도 및 습도 제어 요구 사항을 충족하면 천장을 적절하게 처리하여 냉각 공기 비용을 줄일 수 있습니다.(일반적으로 3.0m, 창고가 수요가 있는지 여부에주의하십시오);
디.장비의 전력/가스 수요(공기/질소), 폐가스 처리 등 및 파이프라인 원료/방향.예비 공간 등 장비 환기 요구 사항;
이자형.조명 요구 사항을 충족하기 위해 T8 대신 T5와 같은 에너지 절약 램프를 사용할지 여부.최소 300럭스;
에프.화재 진압 요구 사항, 구획이 있어야 하며, 화재 진압을 고려하십시오.
2. SMT 생산라인 설비 예정
계획은 2개의 동일한 SMT 생산 라인을 새로 설치하고 추가로 솔더 페이스트 프린터/배치 기계/리플로우 오븐을 추가하는 것입니다.
생산 라인에 있는 장비의 최대 너비는 2.0미터이고 모든 장비의 총 길이는 17미터입니다.후속 계획을 고려하고 생산 라인을 추가하십시오(라인 바디 장비는 유사함).
ㅏ.SMT 장비는 직립을 피하고 일정한 간격을 유지해야 합니다.장비가 자재를 적재한 후 최소 하나의 피더 카를 통과하는 간격입니다.
비.SMT 장비의 외부 프레임은 얼룩말 교차로 구분해야 합니다.얼룩말 교차점과 장비 사이의 거리는 장비에 재료가 적재된 후 장비가 50cm 이상 확장되어야 합니다.
씨.두 생산 라인 사이의 가장 좋은 거리는 외부 프레임 사이에서 1.2미터 이상입니다.
디.검사 및 수리 영역은 일반적으로 라인 끝에서 계획되며 품질 검사관은 라인 끝에서 무작위 검사를 수행할 수 있습니다.
위의 고려 사항을 기반으로 각 생산 라인의 길이는 최소 17미터(라인 헤드 통로 및 라인 끝 칸반 영역의 상태에 관계 없이), 너비는 3미터 이상이어야 합니다(배치 기계는 양면 재료).
삼성 /HANWHA SM482 플러스PICK 픽 앤 플레이스 머신 사양:
한화 마운터 SM482 플러스
PCB 크기: 460(L) x 400(W)
가장 작은 요소: 01005 ~ 55mm (H 15mm)
Feida 역: 120ea/112ea
장착 속도: 30,000 CPH
제품개요: 한화 실장기 SM482 Plus, PCB 사이즈: 460(L) x 400(W), 최소부품: 01005 ~ 55mm(H 15mm), 피더스테이션: 120개/112개, 실장속도: 30,000 CPH, 중량: 1600KG.
고속 SMT 스텐실 프린터:
CNSMT-A5 모델
인간화된 디자인
● 넓은 적용 범위와 강력한 다용도
● 독창적인 스프레이 방식의 자동 세척 시스템
● 에너지 절약형 닦음 및 절약 종이 구조
● 독특한 이미지 처리 시스템
● 지능형 인쇄 생산 모드
● 인쇄 범위: 400*340mm/510*340mm
● 국제 범용 UVW 3축 연결 플랫폼 채택
● 기계 크기: 1220X1355X1500mm
● 기계 옵션: 동적 주석 도금 기능자동 스텐실 구멍 차단 감지 기능자동 접착제 분배 기능퀴지 압력 피드백 기능자동 MSE/SPI 온라인 기능자동 온도 및 습도 기능
고품질 중국 브랜드 CNSMT 리플 로우 오븐 TSM800
| 모델 | TSM-0802/DS-800 | TSM-1003/DS-1000 | TSM-1204/DS-1200 | TSM-0802D/DS-800D | TSM-1003D/DS-1000D | TSM-1204D/DS-1200D |
| TSM-0802-N | TSM-1003-N | TSM-1204-N | TSM-0802D-N | TSM-1003D-N | TSM-1204D-N | |
| TSM-0802-X | TSM-1003-X | TSM-1204-X | TSM-0802D-X | TSM-1003D-X | TSM-1204D-X | |
| TSM-0802-NX | TSM-1003-NX | TSM-1204-NX | TSM-0802D-NX | TSM-1003D-NX | TSM-1204D-NX | |
| 기계 사양 | ||||||
| 크기:L*W*H | 5250*1420*1520 | 6570*1420*1520 | 7735*1420*1520 | 5250*1635*1520 | 6570*15201635* | 7735*1635*1520 |
| 무게(KG) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| 온도대 | 상의 8.하의 8/길이3070 | 상의 10.하의 10/길이3890 | 상의 12.하의 12/옷길이 4650 | 상의 8.하의 8/길이 3070 | 위 10. 아래 10/옷길이 3890 | 상의 12.하의 12/길이4650 |
| 콜드 존 수 | Tbp2.하단 0/ | Top3.BottomO/ | Top4.BottomO/ | Top2.BottomO/ | 탑3.맨 아래./ | Top4.BottomO/ Top4.Bottom4 |
| TOP2.하단 2 | 탑3.하의 | Top4.Bottom4 | 탑2.하단 2 | 1bp3.하의 | ||
| 가열 영역 정류판 구조 | 두꺼운 알루미늄 판 | |||||
| 냉각 방법 | 온실 공냉/냉수냉각 | |||||
| 제어 시스템 | ||||||
| 전력 요구 사항 | 30 380V 50Hz | |||||
| 총 전력 | 64KW/67KW | 80KW/83KW | 93KW/97KW | 64KW / 67KW | 80KW/83KW | 93KW/97KW |
| 시동, 정상 작동 전원 | 30KW 9KW | 36KW 10KW | 40KW 11KW | 30KW 11KW | 36KW 12.5KW | 40KW 14KW |
| 32KW 10KW | 38KW 11KW | 42KW 12KW | 32KW 12KW | 35KW 13.5KW | 42KW 15KW | |
| 가열 시간 | 약 25분 | |||||
| 온도 정확도 | ±1°C | |||||
| 온도 조절 방식 | PID 폐쇄 루프 제어 + SSR 구동 | |||||
| PCB측면 온도차 | ±1.5 °C | |||||
| 공정 매개변수 저장 | 다양한 작업 및 알람 기록을 자동으로 저장 + 다양한 공정 매개변수 설정을 저장하기 위한 수동 작업 | |||||
| 비정상 알람 | 표준온도편차, 속도편차 및 공조고장, 주전원 장애 경보음 및 광경보 | |||||
| 오프보드 알람 | 표준 오프보드 알람 기능 | |||||
| 교통 시스템 | ||||||
| 레일 구조 | 전체 2단계 | |||||
| 사슬 구조 | 리브 및 핀 니켈 도금 망간 강철 체인이 있는 35B 단일 버클 | |||||
| 최대 플레이트 너비 | 400mm(610mm 옵션) | 2-280mm(옵션 2-300mm) | ||||
| 레일 폭 조정 범위 | 50-400mm(옵션 50-610mm) | 50-280mm(50-300mm 옵션) | ||||
| 교통 방향 | L에서 R 옵션 R에서 L로) | |||||
| 레일 고정형 | 전면 고정, 후면 고정 옵션 | 1번 레일과 4번 레일은 고정되며, 옵션으로 다른 2개의 레일을 고정할 수 있습니다. | ||||
| 운송 속도 | 400 ~2000mm/min | |||||
| 운송 플레이트 높이 | 900±15mm | |||||
| 자동 윤활 시스템 | 표준 윤활유 자동 충전 및 수동 충전 기능 | |||||
| 질소 시스템 | ||||||
| 질소 소비 | 20-25m3/hr@300-1000ppm | 25-30m3/hr@300-10OOppm | ||||
회사 정보
CNSMT는 중국에서 10년 이상의 경험을 가진 SMT 기계 및 솔루션의 선두 제조업체이자 공급업체입니다.그리고 우리는 또한 SMT 상인을 위한 OEM&ODM을 할 수 있습니다, 우리는 SMT 분야에 있는 근원의 광대한 있습니다, 당신이 중고 또는 새로운 SMT 장비 또는 다른 부속이 필요하더라도, 우리는 당신이 제일 질 및 경쟁적인 비용 기계를 얻는 것을 도울 수 있습니다.
우리가 당신을 위해 할 수 있는 일:
※ 우리는 자체 공장에서 SMT 장비 및 장치를 만듭니다.
※ 우리는 생산 기계에 대한 전문 기술 엔지니어 팀이 있습니다.
※ 귀하의 요구 사항에 따라 다양한 SMT 기계를 사용자 정의 할 수 있습니다.
※ 중고 및 신품 SMT 장비를 전 세계에 매입 및 판매하고 있습니다.
※ 우리는 당신에게 SMT 전체 라인 기계를 제공하고 전 세계에 수출
※ 가장 믿을 수 있는 중국 파트너가 되어 드립니다.
자주하는 질문:
1. 당신은 공장입니까?
예, 우리는 14년 동안 습도 조절에 중점을 둔 공장 공급업체입니다.
2. 카탈로그를 이메일로 보낼 수 있습니까?
예, 전체 카탈로그를 이메일로 보내드릴 수 있습니다.
3. 온라인 주문은 어떻게 하나요?
제품 확인(수량, 가격, 지불, 배송 등)---이메일 대기 ---주문 확인---초기 결제---생산 완료---잔액 결제---배송
* 무역 보증에 대해 알아보려면 클릭하십시오.
4. 지불 방법은 어떻습니까?
30% 보증금, 배송 전 잔액 지불 -- 금액 > USD5,000
100% 보증금 -- 금액 < USD5,000
5. 배송 방법과 시간은 어떻게 됩니까?
가장 저렴한 요금을 얻으려면 바다로 배송하는 것이 좋습니다. 미국은 30~40일, 유럽은 25~30일, 아시아 및 호주는 7~15일입니다.정확한 시간을 확인하려면 여기를 클릭하십시오.
6. 보증 항목은 무엇입니까?
보증 기간은 일반적으로 12개월입니다. 보증 기간을 24개월로 연장하려면 주문 금액의 10%가 추가됩니다.
7. 공장을 방문할 수 있습니까?
예, 더 많은 이익을 얻기 위해 우리 공장을 방문하는 것을 환영합니다.
8. 공장에 연락하는 방법은 무엇입니까?
아래 양식으로 문의사항을 보내주시거나 메일 또는 전화로 원하시는 방법을 선택하세요.여기를 클릭
9. 제품을 사용자 정의할 수 있습니까?
예, 고객의 요구 사항에 따라 모든 제품을 사용자 정의할 수 있습니다.
10. 지불 조건은 무엇입니까?
PayPal, West Union, T/T, (100% 선불)
11. 어떤 배송이 가능합니까?
바다로, 공기로, 급행으로 또는 귀하의 요구 사항으로.
12. 어느 나라를 수출했습니까?
우리는 말레이시아, 베트남, 태국, 미국, 프랑스, 스페인, 멕시코, 두바이, 일본, 한국, 독일, 폴란드 등 전 세계의 많은 국가에 수출되었습니다.
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
