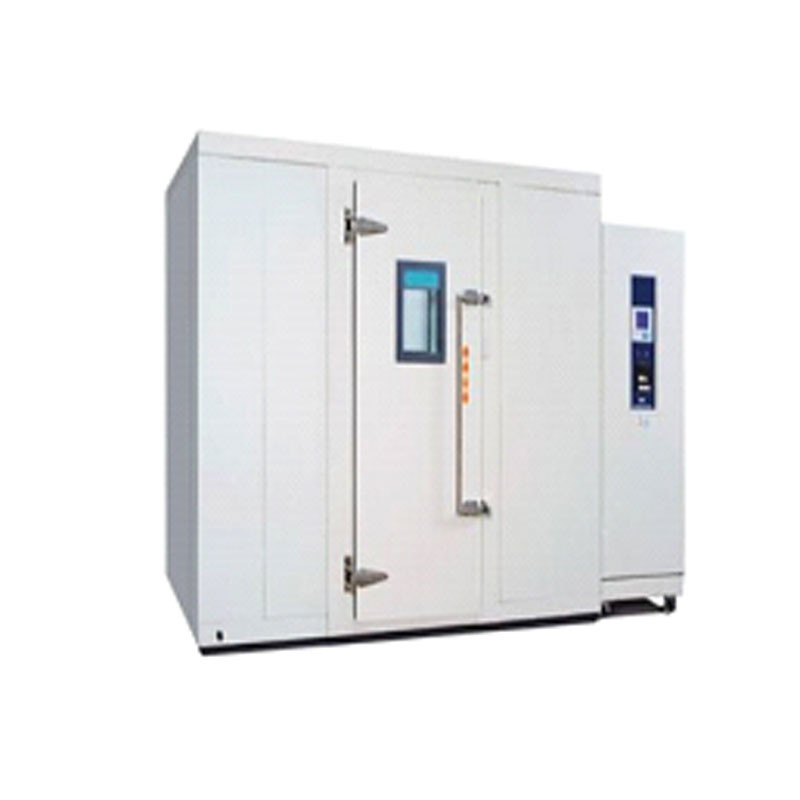

항온 습도 약실 AC220V 폭발 방지에서 도보

항온 습도 약실 AC220V 폭발 방지에서 도보

워크인 항온 에이징 룸, 항온 습도 테스트 챔버

주요 사양
1. 작업 크기: 7000MM(W)×2200MM(H)×8000MM(D) (크기는 고객 요구에 따라 주문을 받아서 만들어질 수 있습니다)
2. 외부 상자 크기(참고 값): MM7200(W)×2700MM(H)×9000MM(D)(배전 캐비닛 및 공기 덕트 시스템 포함);
3. 온도 요구 사항: +60℃
4. 온도 분해능 정확도: ±0.01℃
5. 온도 변동: ≤±0.5℃
6. 온도 편차: ≤±5.0℃

※온도변화율은 제품의 온도변화율이 아닌 대기온도의 평균변화율입니다.
7. 이 장비는 인화성, 폭발성 또는 휘발성 또는 부식성 가스가 포함된 품목과 함께 테스트하거나 보관할 수 없습니다.
참고: 위의 지표는 +25°C의 실온에서 샘플 없이 측정한 모든 값입니다.계산 방법은 GB5170.2 및 GB5170.5의 결정을 참조합니다.

3. 상자 구조 및 재료:

1. 하우징 재질: 컬러 강판, 두께 1.0mm
2. 내부 상자 재질: SUS#304 내열성 및 내한성 스테인리스 강판.판두께 1.0mm, 저판보강형
3. 단열재: 경질 폴리우레탄 폼 + 유리 섬유;(두께 약 100MM)
4. 실험실 제품 테스트 랙(필요에 따라 제작)
5. 이중 여는 힌지 도어, 도어 180cm(H), 600cm(D)에는 안전 도어 잠금 장치가 장착되어 있습니다(시험실에서 도어를 열 수 있음).도어에는 열분배 및 결로방지 중공유리관찰창이 있으며 도어프레임에는 결로방지 전기난방장치가 장착되어 있습니다.1개의 활성 슬로프를 갖추고 있습니다.
6. 테스트 구멍: ∮50mm 원형 테스트 구멍 2
7. 조명 램프 : 광각 투사 조명 장비는 1개의 방폭 램프를 사용합니다.

4. 냉동 시스템:

1. 냉동법 기계적 냉동법
2. 압축기 Bitzer 반밀폐형 압축기

3. 냉매 R23 R404A 친환경 냉매 (US DuPont)
4. 콘덴서 공냉식 콘덴서
5. 증발기 경사형 FIN-TUBE 증발기
6. 솔레노이드 밸브 DANFOSS 솔레노이드 밸브
7. 동관 내부 나선 K-TYPE 냉탄 동관
8. 전기히터 고효율 난방 전기히터
9. 작동: 각 온도 구역은 작동할 다른 냉장고를 채택하여 전력 소비를 절약하고 수명을 연장할 수 있습니다.

5. 난방 시스템:
1. 히터: 지느러미가 있는 니켈-크롬 합금 전기 가열 튜브
2. 히터 제어 방식: 비접촉 및 기타 주기적인 펄스 폭 조정, SSR(무접점 릴레이)

6. 공기 순환 시스템:
1. 다중 날개 원심 순환 팬, 강화 샤프트 + 고온 및 저온 내성 회전 블레이드 알루미늄 합금을 사용하여 강제 대류를 달성합니다.
2.FLOW THROW 공기 공급 방식;수평 확산 및 수직 열교환 아크 순환

8. 컨트롤러:

컬러 LCD 터치 컨트롤러, 중국어 및 영어 변환;

1 컨트롤러 사양:
 정확도: 온도 ±0.1 습도 ±1%RH;
 분해능: 온도 0.1℃ 또는 습도 0.1%RH
 온도 기울기: 0.1~9.9℃ 설정 가능
 상한 및 하한 대기 및 경보 기능이 있습니다.
온도 및 습도 변환 출력: 10mv/1℃, 10mv/1%RH
 PID 제어 파라미터 설정의 9개 그룹, PID 자동 계산
 건식 및 습식 볼 자동 수정
2 화면 표시 기능:
 화면 대화 모드를 채택하고 키 입력이 필요하지 않으며 화면이 옵션을 직접 터치합니다.
 온도 설정(SV) 및 실제(PV) 값을 직접 표시
 현재 실행 중인 프로그램 번호, 세그먼트 번호, 남은 시간, 주기 번호를 표시할 수 있습니다.
 누적 시간 기능 실행
 실시간 표시 프로그램 곡선 실행 기능으로 온도 프로그램 설정 값을 그래픽 곡선으로 표시
 별도의 프로그램 편집 화면으로 각 페이지에 온도, 습도, 시간의 5개 세그먼트를 입력할 수 있습니다.
 고정 소수점 또는 프로그램 동작 상태 표시
 중국어 디스플레이, 화면 백라이트 조정 가능
 화면 표시 보호 기능은 타이밍, TIMER 또는 수동 종료에 대해 설정할 수 있습니다.
 화면은 여러 지점의 온도를 표시할 수 있습니다.
3 프로그램 용량 및 제어 기능:
사용 가능한 프로그램 수: 최대 120개 그룹
 사용 가능한 메모리 용량: 1200 SEGMENTS
 명령은 반복적으로 실행될 수 있습니다. 각 명령은 최대 999번까지 가능합니다.
 프로그램 제작은 편집, 지우기, 삽입 및 기타 기능과 함께 대화 스타일을 채택합니다.
 2 세트의 시간 신호 출력 제어로 (테스트 대상의 ON/OFF 동작을 제어할 수 있음)
 프로그램 실행 중에 파일을 건너뛰고 파일을 유지하는 기능이 있습니다.
 SEGMENT 시간 설정 0~99Hr59min
 전원이 꺼진 프로그램 메모리를 사용하면 전원이 복구된 후에도 자동으로 시작되어 프로그램을 계속 실행합니다.
 RS-232C 통신 인터페이스 또는 U 디스크 인터페이스
 프로그램 실행 시 그래프 곡선을 실시간으로 표시 가능
 예약된 시작 및 종료 기능이 있습니다.
 날짜 및 시간 조정 기능 포함
 키 및 화면 잠금(LOCK) 기능

9. 보안 보호 시스템:
1. 냉동 시스템: 압축기 과압/압축기 모터 과전류
2. 테스트 룸: 조정 가능한 과열 보호/테스트 공간 온도 퓨즈/에어컨 채널 제한 과열/
3. 기타: 전원 위상 시퀀스/누설 보호/부하 단락 보호.
5. 순환 팬 과전류 보호.
10. 장비 사용 조건:
1. 전원전압 : 380V AC(±10%), 3상 5선 + 접지선 보호, 일일 주파수 : 50±0.5Hz
2. 전원 스위치: 누출 스위치(100A는 칼 스위치 또는 전원 소켓의 사용을 금지합니다);
3. 전력: 55KW;
4. 주변 공기 품질 요구 사항고농도 먼지 및 가연성, 폭발성 가스 또는 먼지가 포함되어 있지 않으며 근처에 강력한 전자파 방사원이 없습니다.
11. 표준 충족:
1. 이 장비는 GB/T2423.1-2001 GB/T2423.2-2001 GB/T2423.3-1993 GB/T2423.4-1993 및 GJB150.3-1986 GJB150.4의 테스트 표준 요구 사항을 충족합니다. -1986년 기준.
본 장비는 출고 전 자사 품질검사센터에서 테스트를 거쳐 유효기간이 1년인 검사성적서가 발급됩니다.
