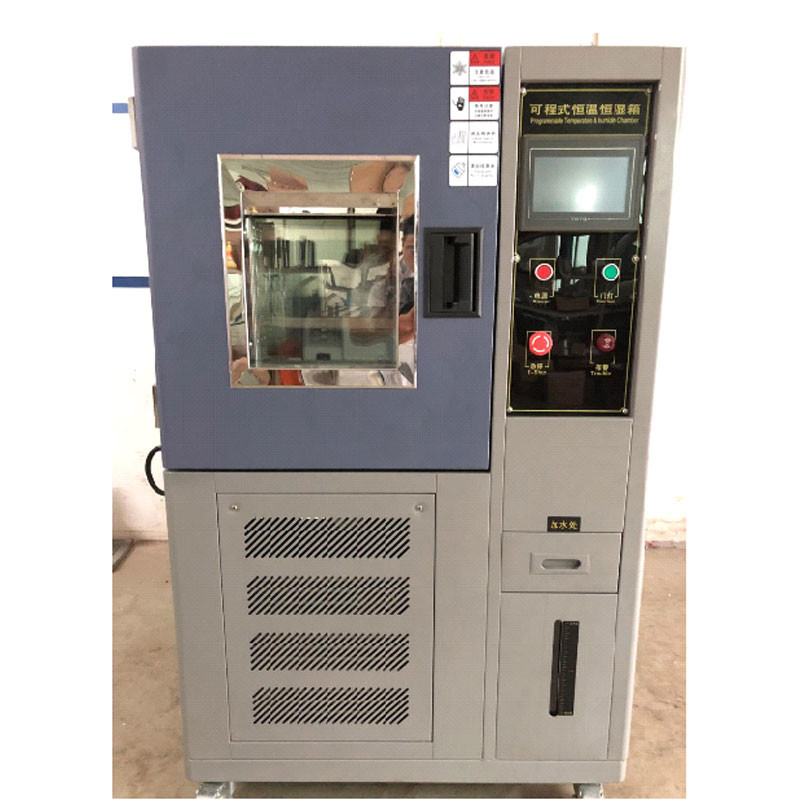

150L 급속 항온 항습 챔버 7in LCD 디스플레이
급속한 온도 변화 시험 약실, 항온 습도 시험 약실
| 이 테스트 장비는 다음을 금지합니다. | |||
| 가연성, 폭발성, 휘발성 물질 샘플의 시험 및 보관 | |||
| 부식성 물질 샘플의 시험 및 보관 | |||
| 생물학적 시료의 테스트 또는 보관 | |||
| 강한 전자기 방출원 샘플의 테스트 및 보관 | |||
| 기기 모델 | LX-150L 유형 | ||
| 스튜디오 크기 | 길이×폭×높이 500×500×600mm | ||
| 치수 | 길이×폭×높이 1000×1000×1710mm | ||
| 총 전력 | 약 7.5KW | ||
| 주요 성능 매개변수 | 온도 범위 | -40℃~+150℃ | |
| 온도 편차 | ≤±2.0℃ | ||
| 온도 변동 | ≤±0.5℃ | ||
| 온도 상승 및 하강 속도 | 평균 냉각 속도는 4℃/min입니다.평균 가열 속도는 4℃/min입니다. | ||
| 제습 기능으로 | |||
| 전기 제어 시스템 | |||
| 표시하다 | 7인치 컬러 LCD 디스플레이 | ||
| 작동 모드 | 고정 값 또는 프로그램 | ||
| 설정 방법 | 중국어/영어 메뉴, 터치스크린 입력 | ||
| 프로그램 용량 | 50개의 그룹과 50개의 테스트 프로그램을 저장할 수 있습니다. | ||
| 프로그램 길이 | 프로그램당 최대 50개 세그먼트 | ||
| 주기 | 각 프로그램 세그먼트는 999번 순환할 수 있습니다. | ||
| 미리 정해진 지역 | 온도: -100℃~+200℃ | ||
| 습도: 0~99.9%RH | |||
| 시간: 0~99시간 59분 | |||
| 해결 | 온도: 0.1℃ | ||
| 습도: 0.1%RH | |||
| 시간: 0.1분 | |||
| 시작하다 | PT100 백금 저항 | ||
| 보조 기능 | 경보 표시 기능(고장 신속 원인), 정전 보호 기능, 상한 및 하한 온도 및 습도 경보 기능, 타이밍 기능(자동 시작 및 자동 정지), 자가 진단 기능. | ||
| 측정 데이터 수집 | PT100 백금 저항 | ||
| 캐비닛 재료 | 내부 상자 재질 | SUS304 스테인리스 강판 | |
| 외상재 | 냉간 압연 강판 스프레이 | ||
| 단열재 | 경질 폴리우레탄 폼 + 유리 섬유 | ||
| 문 | 관찰창, 조명 램프, 왼쪽 경첩 및 왼쪽 손잡이가 있는 단일 도어 | ||
| 난방 및 가습 시스템 | 히터 | 니켈-크롬 합금 전열선 히터 | |
| 히터 제어 모드: PID 제어 모드, 비접촉 및 기타 주기적 펄스 폭 변조 SSR(무접점 릴레이) 사용 | |||
| 냉동 시스템 | 냉동 압축기 | 프랑스 Taikang 완전 밀폐형 피스톤 압축기 | |
| 냉각 방법 | 기계식 압축 장치 냉각 | ||
| 냉각 방법 | 공냉식 | ||
| 증발기 | 평활관 열교환기 | ||
| 증발 콘덴서 | 브레이징 판형 열교환기 | ||
| 콘덴서 | 공냉식 콘덴서 | ||
| 냉장고 제어 방법 | 제어 시스템의 PLC(Programmable Logic Controller)는 테스트 조건에 따라 냉장고의 작동 조건을 자동으로 선택하고 조정합니다. | ||
| 응축 압력 조절 밸브 | |||
| 증발 압력 조절 밸브 | |||
| 압축기 반환 공기 냉각 회로 | |||
| 에너지 조절 루프 | |||
| 냉매 | R404a/R23 | ||
| 안전 장비 | 누출 방지기 | 압축기 과압 보호기 | |
| 상자에 과열 보호기 | 압축기 과열 보호기 | ||
| 팬 과열 보호기 | 압축기 과전류 보호기 | ||
| 위상 시퀀스 보호기 | 수로 시스템 보호기 | ||
| 급수 시스템 | 급수 방식 | 펌프 리프트 | |
| 저장 창고 | 1 내장 물 탱크 | ||
| 수질 | 깨끗한 물(깨끗한 수돗물도 가능) | ||
| 표준 구성 | 중공 전기 가열 강화유리 관찰창(W350mm*H280mm) 1 | ||
| 형광등 1개(AC220V) | |||
| 케이블 구멍 1개(∮50mm), 고무 플러그 포함 | |||
| 전원 코드 5m | |||
| 샘플 선반 4개, 선반 2개 | |||
| 이용 약관 | 전원 공급 장치 | ○AC380V 3상 4선 + 보호 접지선; | |
| ○전압 허용 변동 범위: AC380V ±10% | |||
| ○주파수 허용 변동 범위: 50Hz ±0.5Hz | |||
| ○보호 접지선의 접지 저항은 4Ω 미만입니다.TN-S 전원 공급 장치 또는 TT 전원 공급 장치 | |||
| 사용 환경 | 온도: 5℃~35℃, 상대 습도: ≤85%RH | ||
| 대지 | ○지면이 평평하고 통풍이 잘되며 인화성, 폭발성, 부식성 가스 및 먼지가 없을 것 | ||
| ○근처에 강한 전자파 방사원이 없을 것 | |||
| ○장비 주변에 적절한 유지 보수 공간이 남아 있습니다. | |||
| GB10589-2006 저온 테스트 챔버의 기술 조건 | |||
| GB10592-2006 고온 및 저온 테스트 챔버의 기술 조건 | |||
| GB11158-2006 고온 테스트 챔버의 기술 조건 | |||
| GB/T2423.1-2001 시험 A: 저온 시험 방법 | |||
| GB/T2423.2-2001 시험 B: 고온 시험 방법 | |||
| GB/T5170.2-1996 전기 및 전자 제품 환경 테스트 장비 기본 매개변수 검증 방법 온도 테스트 장비 | |||
| 配置清单 | |||
| 序号 | 이름 | 원산지 브랜드 | 주목 |
| 1 | 제어 장치 | 타투 | 5166 7인치 |
| 2 | 전자기 스위치 | 대만 스린 | SP-11 |
| 삼 | 중간 릴레이 | 오므론 | 마이투제이 |
| 4 | 시간제 노동자 | 일본 CKC | AH3-2 |
| 5 | 과열 보호 | 대한민국 레인보우 | TS-320S |
| 6 | SSR | 대만 양밍 | ASR03-40DA |
| 7 | 온도 센서 | 대만 쉬안룽 | PT100 |
| 8 | 플래시 | 오스람 | 220V18W |
| 9 | 퓨즈 스위치 없음 | 대만 스린 | 220V40A |
| 10 | 순환 팬 | 예젱 | 220V60W |
| 11 | 풍차 | 대만 상위 | 6층 |
| 12 | 압축기 | 타이캉 | 6P |
| 13 | 콘덴서 | 코벨리 | |
| 14 | 응축 팬 | 독일 둔리 | 220V350M |
| 15 | 필터 드라이어 | 댄포스 | DCL0325 |
| 16 | 체크 밸브 | 댄포스 | NRV16S |
| 17 | 전자기 밸브 | 왜가리 | NEV202DXF |
| 18 | 풀형 열교환기 | 대만 Gaoli(캐스케이드 채택) | CB14-20HSR16 |
| 19 | 증발기 | 대만 홍지안 | 맞춤 제작 |
| 20 | 냉매 | 듀폰 | R404A/R23 |
| 21 | 히터 | 대만 룽싱 | 220V2000W |
| 22 | 물 펌프 | 홍콩 화싱 | 500ml/분 |
| 23 | 순수 공급 장치 | 대만 허중 | 30L |
| 24 | 전원 공급 장치 | 잘 의미 | 24V |
